长杠杆滚轮式微动限位行程开关

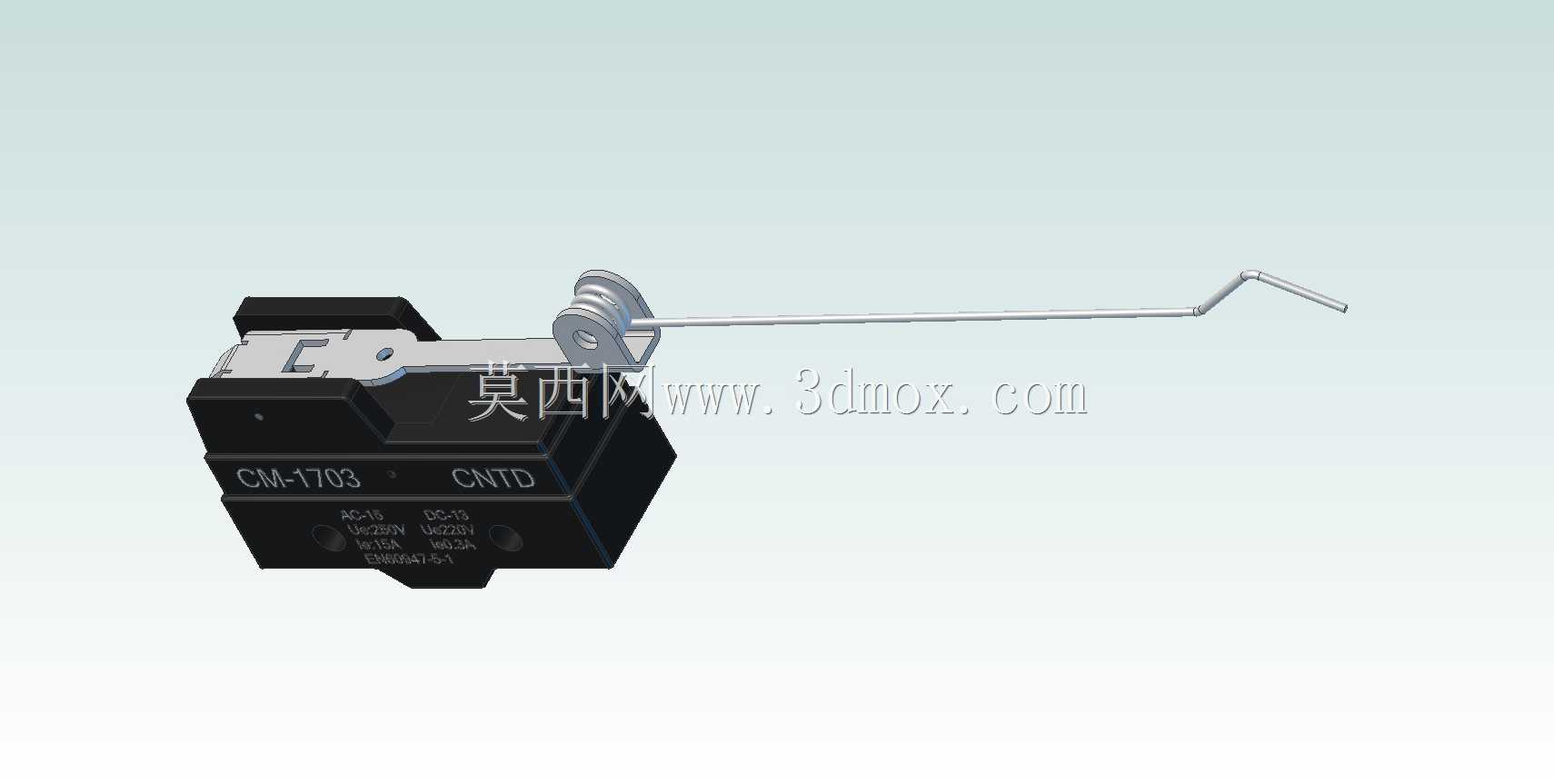

　　该元件属于自动化设备中常见的机械式位置检测器件，主体为黑色绝缘基座，内部封装微动触点结构，外部伸出一根细长金属杠杆，杠杆末端配置滚轮并延伸出弯折触发端，整体用于设备运动部件到达指定位置时的信号采集、动作联锁或计数触发。

　　从实际使用场景看，这类开关常布置在流水线挡停机构、机床滑台行程末端、包装机推包机构、输送线顶升移栽机构以及小型专用设备的门盖检测位置。运动件经过时先接触杠杆末端，杠杆绕转轴产生小角度摆动，滚轮可降低接触摩擦，长杠杆则把较小的位移放大为内部触点所需的动作行程，使开关在轻触条件下完成常开、常闭触点切换。触点信号接入PLC输入点或继电器控制回路后，可实现到位停止、反向启动、越程保护、工件计数、安全联锁等功能。

　　结构设计上，基座采用方块式壳体，侧面预留安装孔位，便于通过螺钉固定在设备钣金支架、型材支座或焊接安装板上。壳体内部承担触点支撑、绝缘隔离和基础防护作用，外部杠杆与基座之间通过转轴连接，触发后依靠内部弹性元件自动复位。长杆形式相比短柱塞开关具有更大的检测范围，对被检测件的位置公差容忍度更高；滚轮接触方式适合与运动面反复接触，可减少刮擦和卡滞。弯折杆端能够适应侧向、斜向或狭窄空间内的触发需求，在设备布局受限时不必严格正对开关本体。

　　安装边界方面，三维建模时需要重点保留基座外形、固定孔间距、杠杆长度、滚轮直径、杆端折弯角度以及触点接线区域。设备布置中应在杠杆摆动方向预留足够空间，避免杆体与护罩、线缆、相邻传感器发生干涉；触发位置宜选在杠杆有效行程中段，不宜长期压合至极限位置，也不能在刚接触临界点工作，以保证触点可靠切换并延长机械寿命。接线侧应留出插拔和维护空间，支架需具备一定刚性，防止设备振动导致触发位置漂移。

　　模型表达上，黑色壳体、金属杠杆、滚轮转轴和内部动作关系均需清晰呈现，既可以用于电气柜外的限位机构布局校核，也可作为自动化设备选型、工位机构设计和装配干涉检查时的参考元件。
