多辐条电动轮行走轮组结构设计

　　电动轮属于行走机构中把承载、导向与动力传递集中在轮体附近的典型部件，常见于短途搬运设备、服务机器人底盘、低速巡检平台、小型电动推车以及需要紧凑布置轮边空间的移动装置。与单纯依靠外部链条、皮带或长轴传递动力的轮系相比，这类轮组在结构上更强调轮辋、轮辐、安装轴位和周边制动或驱动元件之间的边界协调，轮体本身既要承受垂向载荷，又要兼顾启动、制动和转向时产生的附加力矩。

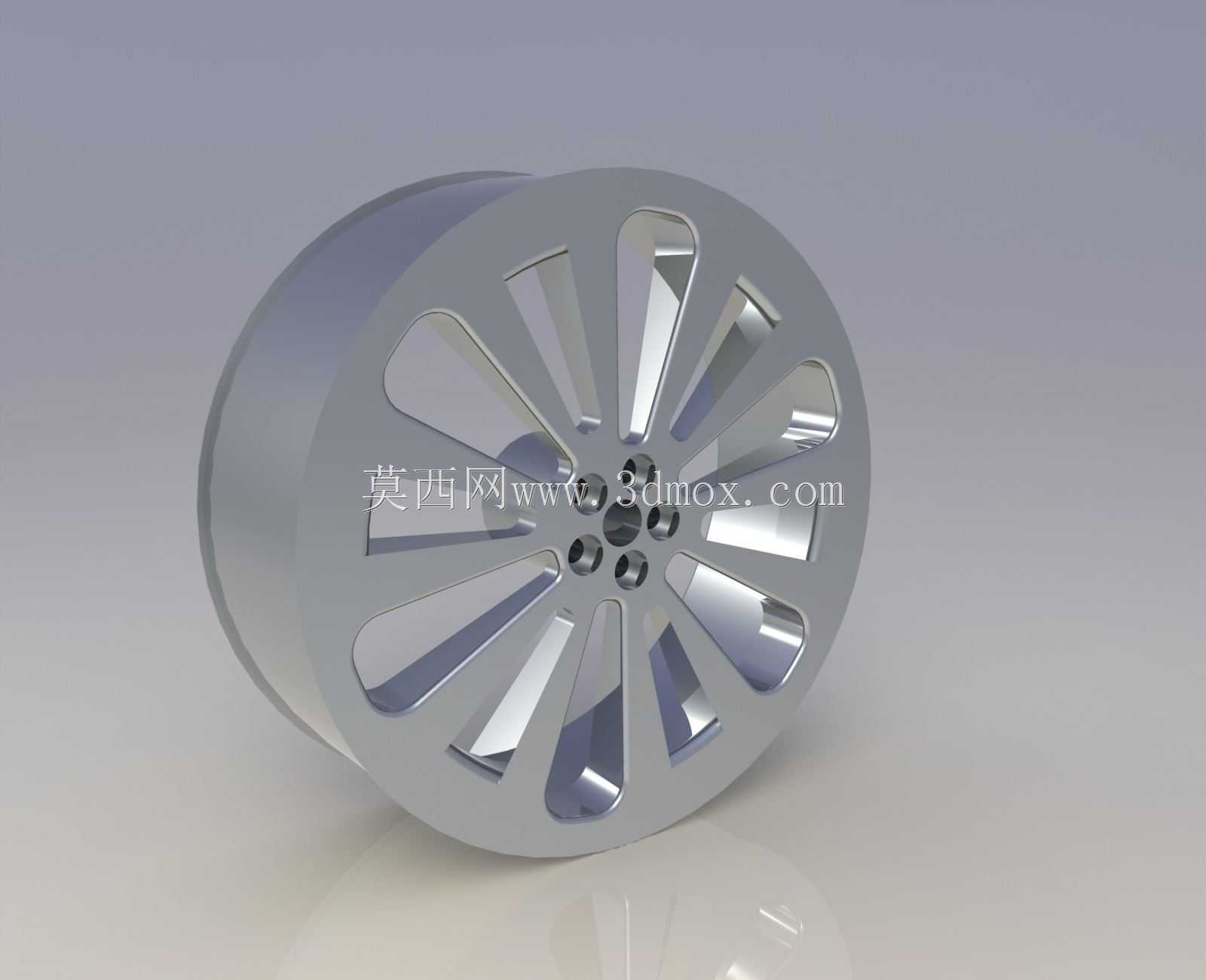

　　从外形看，该轮采用多辐条式轮毂结构，轮辐沿周向均匀展开，形成较明显的镂空区域。这样的处理并非只出于外观考虑：在轮径受到底盘离地高度限制时，连续实心轮盘会增加材料堆积，也会让轮体转动惯量偏大；多辐条方案能够在保留轮辋支撑刚度的同时减轻非簧载质量，使轮体在频繁启停工况下响应更直接。辐条与轮毂中心区域过渡处需要关注应力集中，建模时应保留圆角和连续壁厚，不能只按视觉薄片处理，否则在侧向冲击或偏载通过门槛、轨道接缝时，辐条根部容易成为疲劳薄弱位置。

　　轮辋部分承担与轮胎或外包覆层的连接作用，外圆轮廓、轴向宽度和唇边形状决定了后续装配件的定位方式。若用于橡胶轮胎，需要校核轮辋直径与胎圈匹配；若采用聚氨酯包覆或实心弹性轮，则要考虑包覆层厚度对最终滚动半径的影响。滚动半径变化会直接改变底盘速度换算、里程计采样以及电机转速区间，因此在整机布置阶段不能只看轮毂本体尺寸，而应把轮胎装配后的外径、宽度和轴向突出量一并纳入干涉检查。

　　中心安装区是电动轮设计的关键边界。轴承位、轴套或驱动轴连接结构需要与轮体同轴，配合面的长度和直径要满足径向承载与抗倾覆要求。对于单侧支撑的小底盘，轮轴悬臂不宜过长，轴承跨距应尽量靠近载荷作用面；对于双支撑布置，则要保证两侧支架开档与轮体宽度匹配，避免轮体轴向窜动。若轮内集成驱动元件，还需预留线缆、减速机构或制动器空间，轮辐内侧不应与旋转件发生擦碰，装配后要留有合理的维护和散热间隙。

　　实际应用中，电动轮常工作在室内地坪、厂区通道、仓储月台等场景，地面接缝、坡度和局部冲击都会反馈到轮体。设计时应围绕静承载、启动扭矩、制动反力和侧向滑移四类工况校核结构。轮辐数量、截面厚度和轮毂加强环的取值，需要在轻量化与刚度之间平衡；过薄的辐条有利于减重，却可能降低制动时的切向承载能力，过厚则削弱镂空结构的意义。三维建模过程中，应完整表达轮辋、辐条、中心孔、安装面和倒角特征，便于后续工程图输出、装配校核以及运动仿真使用。
