带侧向安装耳的阶梯通孔法兰支座结构

　　这类带侧向安装耳的阶梯通孔法兰支座，在中小载荷的轴系支承、管路对接以及设备模组定位场景中使用频率很高，日常做设备改型或者非标工装设计时，经常会遇到需要同时满足径向同轴定位和轴向端面贴合的安装需求，该结构就是针对这类需求设计的典型支撑零件。

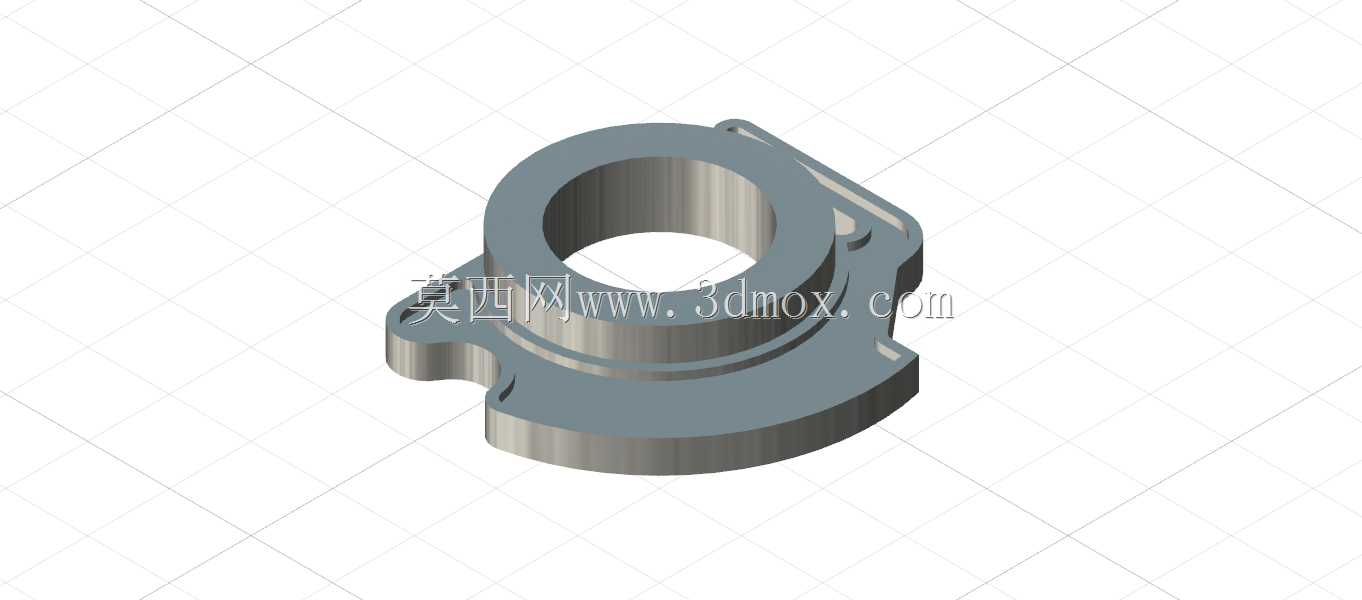

　　从实际装配逻辑来看，零件主体为同轴阶梯回转结构，中心开设贯通的阶梯圆孔，大直径段可容纳轴承外圈、衬套或者管路接头的定位凸台，小直径段可供轴件穿过或者作为流体通道，两段孔的同轴度在建模时需要优先约束，避免后续装配出现轴件卡滞、密封面偏心的问题。主体下部延伸出异形法兰底板，底板周向分布三处带凸台的侧向安装耳，每个耳位预留紧固安装空间，安装耳和主体筒壁之间做了加厚过渡，既可以分散螺栓锁紧时的局部应力，也能避免铸件或者机加工件在转角位置出现应力集中开裂。

　　设计过程中首先要确定的是中心孔的配合公差：如果用于支承旋转轴，孔位需匹配所选轴承的外径公差，端面要预留轴承轴向定位的贴合台阶；如果用于管路对接，内孔尺寸要和通径匹配，端面需留出密封垫片的压合区域。法兰底板的下端面为主要安装基准面，加工时需要保证该端面和中心孔轴线的垂直度，否则锁紧固定后筒身会出现偏斜，直接影响上部配合零件的运行精度。三处安装耳的位置并非对称整圆分布，这种异形布局可以起到防错装的作用，装配时工人无需反复对位，就能快速找到唯一正确的安装角度，减少生产线的装配出错概率。

　　从安装边界来看，底板的外轮廓尺寸决定了零件在安装面板上的占用空间，设计时要在安装耳外侧留出扳手操作的空间，螺栓孔中心到主体外壁的距离要满足所选紧固件的边距要求，避免锁紧时螺栓侧壁和筒身发生干涉。筒身的高度尺寸需要结合内部嵌入件的轴向长度确定，上端面要高出嵌入件的定位台阶，保证压装后零件不会出现轴向窜动；筒身外壁的阶梯环带一方面可以增强整体刚性，另一方面也可作为外部卡箍或者防尘罩的安装定位位。

　　在整机布局里，这类支座常作为中间连接载体，下方固定在设备机架面板上，上方承接轴端组件、阀块或者传感检测模块，异形法兰的结构相比整圆法兰更节省安装空间，在设备内部布局紧凑的位置，能够避开周边的管线和其他结构件。建模时需要把各转角的铸造圆角、安装耳处的减重凹槽都完整还原，后续做有限元校核时，可以重点验证螺栓锁紧工况以及轴件受径向载荷时，安装耳根部和筒身过渡位置的应力分布，根据结果调整过渡圆角半径和底板厚度，在保证结构强度的前提下控制零件整体重量。
