标准两板塑胶注塑模具总装结构

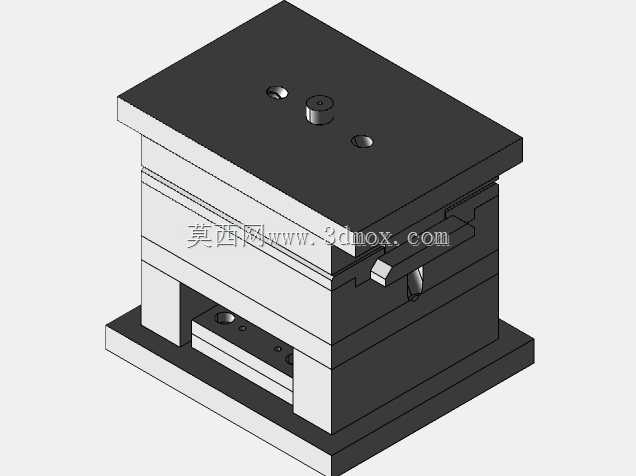

　　这套模具总装结构面向常规热塑性塑胶件的批量注射成型场景，整体采用立式叠层布置，从下到上依次为动模安装底板、垫铁支承组、动模固定板、型腔成型镶块组、定模固定板、定位环及浇口套组件，各板件通过导柱导套完成合模导向，侧向设置锁模压条与承压块，承受注射过程中型腔内的熔融塑料压力。

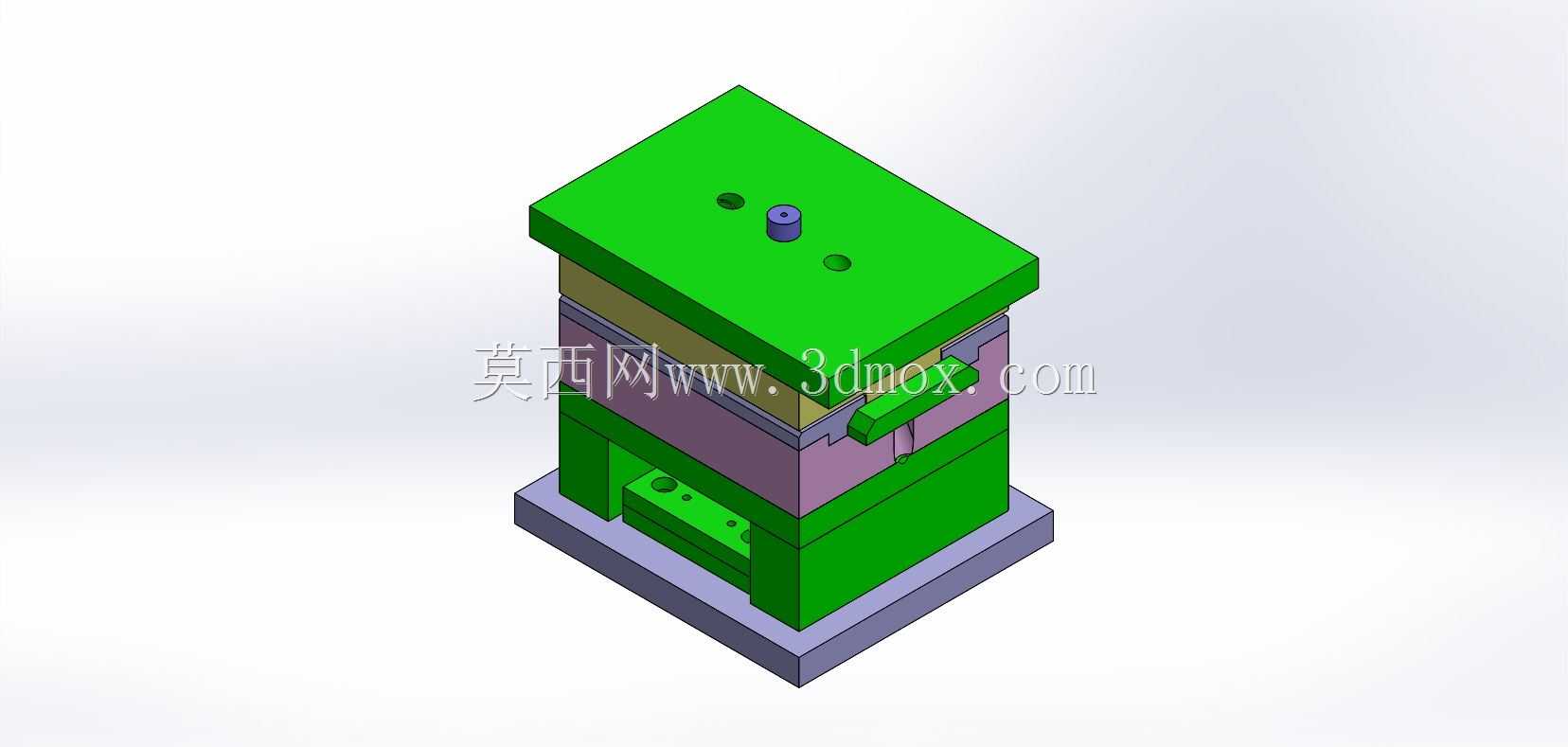

　　从实际产线用途来看，该类模具直接安装在卧式注塑机的定模板与动模板之间，定模侧通过顶部定位环与注塑机射嘴中心对中，浇口套承接射嘴注入的熔融料，经主流道、分流道后送入型腔；动模侧随注塑机开合模动作完成分型，开模后塑件包紧在动模型芯上，由顶出板带动顶针将成品从型芯表面推出，完成一个成型周期。结构中绿色板块对应模架主体支承板，紫色板块为成型镶块及承压组件，各层板厚、避让孔、螺钉过孔均按标准模架规格排布，便于采购标准件后直接加工型腔。

　　设计思路上优先遵循通用两板模的成熟布局：将冷却水路预留空间布置在型腔镶块周边，保证成型周期内模温均匀；顶出行程结合塑件最大脱模高度设定，垫铁之间留出足够顶出板运动空间，避免顶出时干涉；导柱长度超出分型面足够距离，合模前先导向再贴合，保护型腔刃口不被撞损。侧向滑块位置预留了斜导柱与锁紧块的安装位，针对塑件侧面倒扣特征完成侧向抽芯，开模时斜导柱驱动滑块先行退出倒扣，再执行主分型开模动作，避免拉伤塑件侧壁。

　　安装边界方面，模具整体长宽尺寸适配对应吨位注塑机的拉杆间距，底板上的U型安装槽对齐注塑机模板码模孔位，顶部定位环外径匹配注塑机定模板中心孔，浇口套球面半径与射嘴球面贴合密封，防止注射时漏料。各板件分型面贴合率需达到八成以上，承压块高出分型面微量值，保证锁模时压力集中作用在型腔周边，减少飞边产生。整套结构把成型、导向、顶出、抽芯、浇注几个核心模块分层整合，结构紧凑无冗余部件，既方便钳工装配修模，也利于量产过程中快速更换磨损镶块，适配中小型塑胶外壳、结构件的连续注塑生产。
