通讯终端外壳注塑成型模具结构

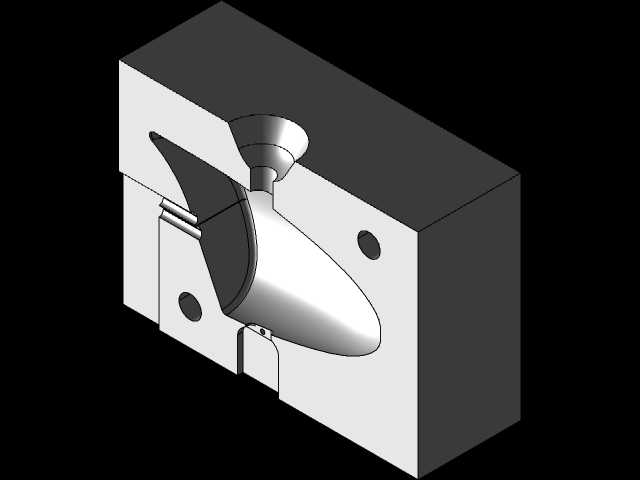

　　这套三维结构围绕小型通讯终端外壳的批量注塑成型展开，模仁部分直接呈现产品曲面在合模状态下的包覆关系，适合消费电子外壳、手持通讯配件、小型防护壳体类零件的量产工艺验证。从现场使用角度看，模具安装在卧式注塑机定动板之间，外侧方块为模仁镶块的安装边界，分型面沿壳体最大轮廓断开，保证开模时塑件随动模侧留模，再由顶出机构平稳脱离型腔。

　　壳体外形带有连续流线曲面，前端收窄、背部开放，侧壁和端部需要预留装配孔位。模型中可以看到锥形浇口结构正对壳体型腔，熔融塑料从主流道末端进入型腔后，沿长向曲面快速填充；浇口位置选在厚壁过渡区，可减少短射和熔接痕，也便于成型后断浇。模仁两侧布置圆形孔位，对应冷却水路或镶件固定通道，实际设计时需结合塑件壁厚调整水路距型面的距离，使冷却周期稳定并控制翘曲。

　　结构设计上，型腔并非整体一块加工，而是在壳体开口、侧向卡扣和孔位附近采用拆分镶件。下部可见多个小镶块和定位槽，用于处理倒扣、顶出以及加工排气。复杂曲面区域由数控铣削完成后再抛光，窄槽和深腔位置拆成镶件，可降低刀具震颤，也方便后期维修更换。合模导向依靠模架导柱导套保证，模仁四周需预留足够承压面积，避免注塑压力作用下局部变形。

　　安装边界方面，模仁外形呈矩形块体，长宽尺寸需落入所选注塑机拉杆间距内，厚度方向要留出固定板、隔热板和顶出行程空间。壳体型腔偏向模仁中部，浇口中心应尽量与注塑机喷嘴中心对齐；侧向若有卡扣，需要在模架外侧预留滑块行程和斜导柱角度，不能与机床安全门、顶杆孔位发生干涉。模型中展示的孔位还可作为起吊、压板固定或镶件锁紧参考，实际出图时应补充定位销、螺钉、密封圈和顶杆布置。

　　对于结构工程师而言，该类模具的重点不在单一零件造型，而在于产品曲面、分型线、浇口、冷却、顶出和机加工工艺之间的协调。外壳壁厚应尽量均匀，转角处保留圆角以降低应力集中；开口边缘若需要装配强度，可在模具中预留加强筋槽，但筋位厚度不宜超过主壁厚，以免表面产生缩痕。通过三维装配检查，可以提前发现合模干涉、镶件尖角、顶出不平衡等问题，为后续模流分析和加工编程提供明确的结构基础。
