六针直插式通讯连接器结构建模

　　这类六针直插连接器在消费电子、小型工控板、通讯外设的板端接线场景里十分常见，日常做设备布线时，它承担着板卡与外部线束之间可拆卸的电气连接作用，既可以传递低压数字信号，也能走小功率供电回路，在调试样机、小批量控制板组装里能大幅减少焊接固定线束的工作量，后期检修拔插更换也比直接焊线方便很多。

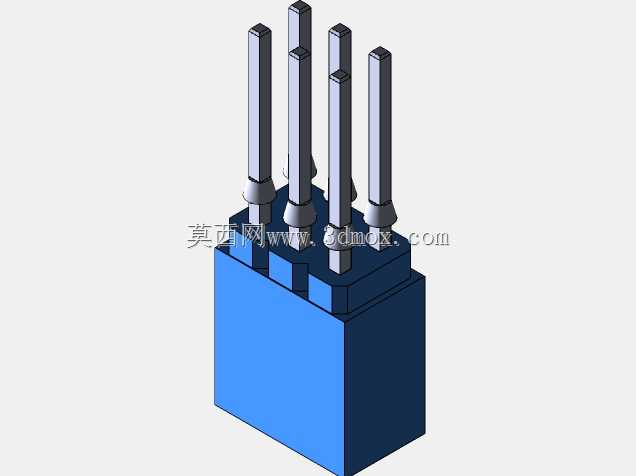

　　从结构上看，模型还原了蓝色绝缘基座和六根方形插针的完整形态，基座采用方块式塑封外形，底部预留贴板安装的贴合面，插针呈两排三列排布，针体向上伸出，根部做了加粗过渡台，避免插针在塑壳根部出现应力集中，反复插拔后不容易出现根部断裂、塑壳开裂的问题。插针顶端做了导向收头，对接母座时可以自动导正，不会出现针脚顶偏、弯针的情况。

　　建模过程中首先确定基座的安装边界：基座底面为PCB贴装基准面，塑壳侧壁预留足够的拔模斜度，适配注塑生产的脱模需求，插针的中心间距严格按照常用排针间距设定，保证和市面通用母座、杜邦接线端子的孔位完全匹配。插针嵌入塑壳的部分做了止退卡位结构，针体在塑壳内部不是光杆直穿，而是带有凸台卡点，注塑包胶后针脚不会受拉脱出，能承受常规接线的拉拔力。

　　实际选型应用时，这类连接器的安装高度要结合整机内部的堆叠空间核算：插针伸出塑壳顶面的长度决定了对接母座后的总占用高度，基座长宽尺寸要在PCB布局时预留出周边的拔插操作空间，不能在连接器侧边紧贴布置过高的电容、接口元件，否则手插拔线束时没有操作空间，强行斜向拔插很容易把针脚掰弯。针脚的截面尺寸兼顾导电载流和结构刚性，方形针相比圆针在对接时防转效果更好，接触面积更大，信号传输的接触电阻更稳定，在存在轻微振动的设备工况下也不容易出现接触瞬断。

　　绝缘基座的材质通常选用耐温工程塑料，过回流焊时不会软化变形，建模时也还原了基座顶面针脚之间的隔离凸筋，加大相邻针脚之间的爬电距离，避免潮湿环境下针脚间积尘引发起弧、漏电。整个结构没有多余复杂特征，所有棱边都做了适配注塑的圆角处理，既符合量产零件的工艺逻辑，也能直接导入装配环境完成板卡布局干涉检查，核对连接器和周边外壳、线束的空间匹配关系。
