ArduinoUno开源开发板精细三维结构

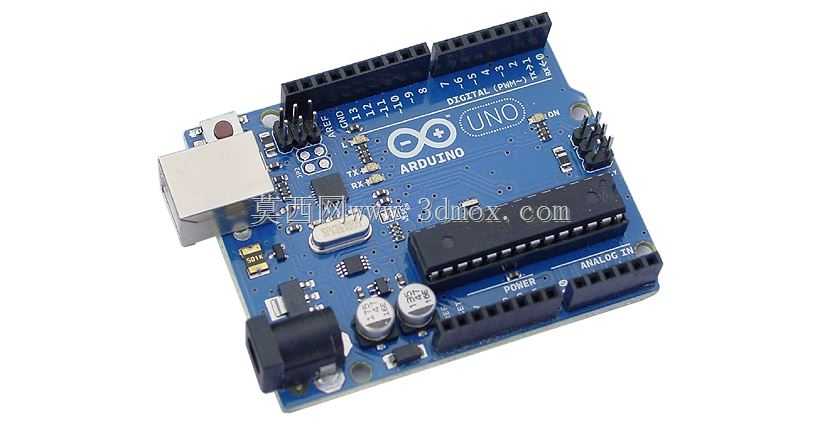

　　这块蓝色主控板是电子原型开发环节里使用频率极高的开源控制载体，三维建模过程中首先要还原PCB基板上所有元器件的空间排布逻辑，不能只做平面贴图敷衍。板载的USB-B接口位于板体左侧边缘，突出基板的金属外壳尺寸需要和外壳开孔预留间隙匹配，做设备内嵌安装时，这个接口的外伸长度直接决定面板开槽的边界位置，旁边同轴直流电源插座的圆柱外径、插针深度都要按实物测绘，保证外接电源插头插拔时不会和周边电容、晶振产生干涉。

　　板体两侧的排针座是建模的重点，数字IO侧的0到13号引脚、模拟输入侧的A0到A5引脚，每一个黑色塑座的高度、针脚伸出长度都要统一，做扩展盾板堆叠安装时，上下两层板的间距完全由排针高度决定，要是尺寸偏差超过0.5mm，叠板装配就会出现顶起或者接触不良的问题。板面上的主控制芯片双列直插插座、方形USB接口芯片、两颗圆柱形电解电容、贴片电阻电容、复位按键的位置都严格对照实物布局，丝印层的引脚编号、功能标识在三维模型里也做了凹凸或者贴图还原，方便结构工程师在整机布线时快速核对引脚定义。

　　实际应用场景里，这类开发板常被嵌入小型自动化实验装置、学生创客项目、小型检测设备的控制舱内，安装时通常利用板体四角的金属安装孔配合铜柱固定，建模时四个安装孔的中心距、孔径都按标准尺寸绘制，工程师直接调取模型就能在自己的设备底板上提前打好固定孔位，不用二次测量。电源区域的稳压芯片、电源指示灯的位置也做了还原，整机热设计时可以提前评估主控板发热元件和周边外壳、其他模块的散热间距，避免密闭舱体内热量堆积。

　　建模时把所有元器件按实际装配层级拆分，基板、接插件、插装元件、贴片元件各自独立，后续如果要做改版替换贴片元件、更换封装形式，直接修改对应零件即可，不用重构整板。板边的预留空间也完全还原实物，设计外接外壳时可以精准预留出USB口、电源口、排针的开窗位置，不会出现装配后接口被外壳挡住的问题，整个模型的尺寸链完全贴合实物硬件的安装边界，直接用于数字样机的干涉检查完全够用。
