二十米近海钢制捕捞作业渔船

　　近海小型捕捞作业船舶的三维结构建模，需要先从实际港区作业边界倒推布置逻辑，而非先堆砌外观曲面。该型船总长控制在二十米级，适配国内沿海多数中小型渔港的泊位水深、码头岸线宽度与港池回转半径，干舷高度兼顾近海风浪工况下的防浪能力与靠泊装卸便利性，船底采用前倾首柱搭配宽扁型艉部线型，航行时可降低迎浪拍击阻力，停泊作业时也能提供足够的横向稳性，避免起网、吊放渔获时船体出现过大横倾。

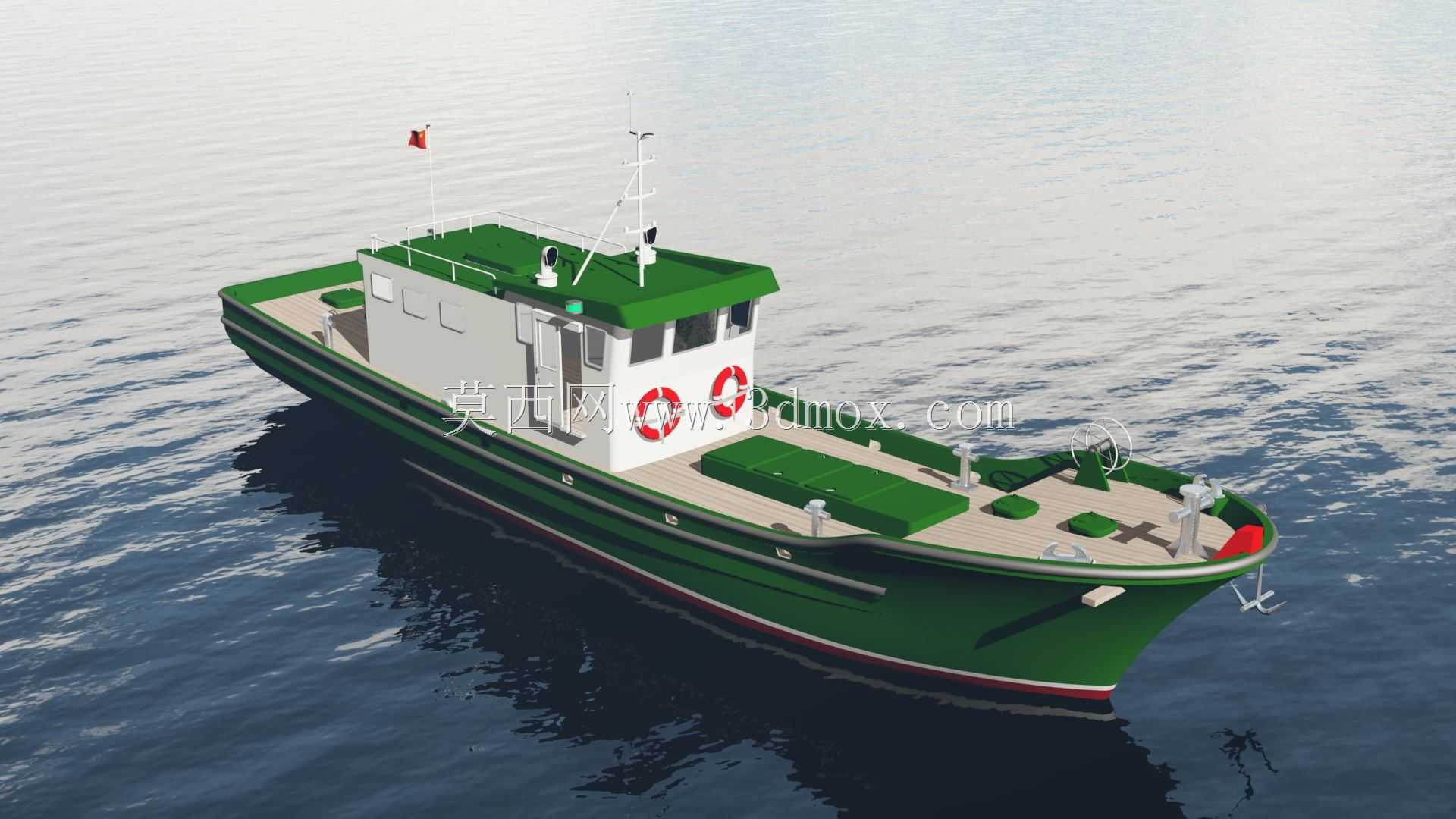

　　甲板区域的功能划分完全贴合捕捞生产流程：艏部预留开阔作业面，可布置起网机、锚机与系缆桩，船员在船首完成收放网具、抛锚系泊操作时，通行路径不会被上层建筑遮挡；中部主甲板设置两处带护边的储物舱盖，下方为渔舱与工具储物空间，舱盖周边做凸起挡水缘，避免上浪海水灌入舱内；甲板边缘通长设置橡胶护舷与系缆孔，靠泊渔港码头或接驳渔获运输船时，可缓冲碰撞载荷，系缆绳的布置角度也能覆盖不同潮位下的系泊需求。

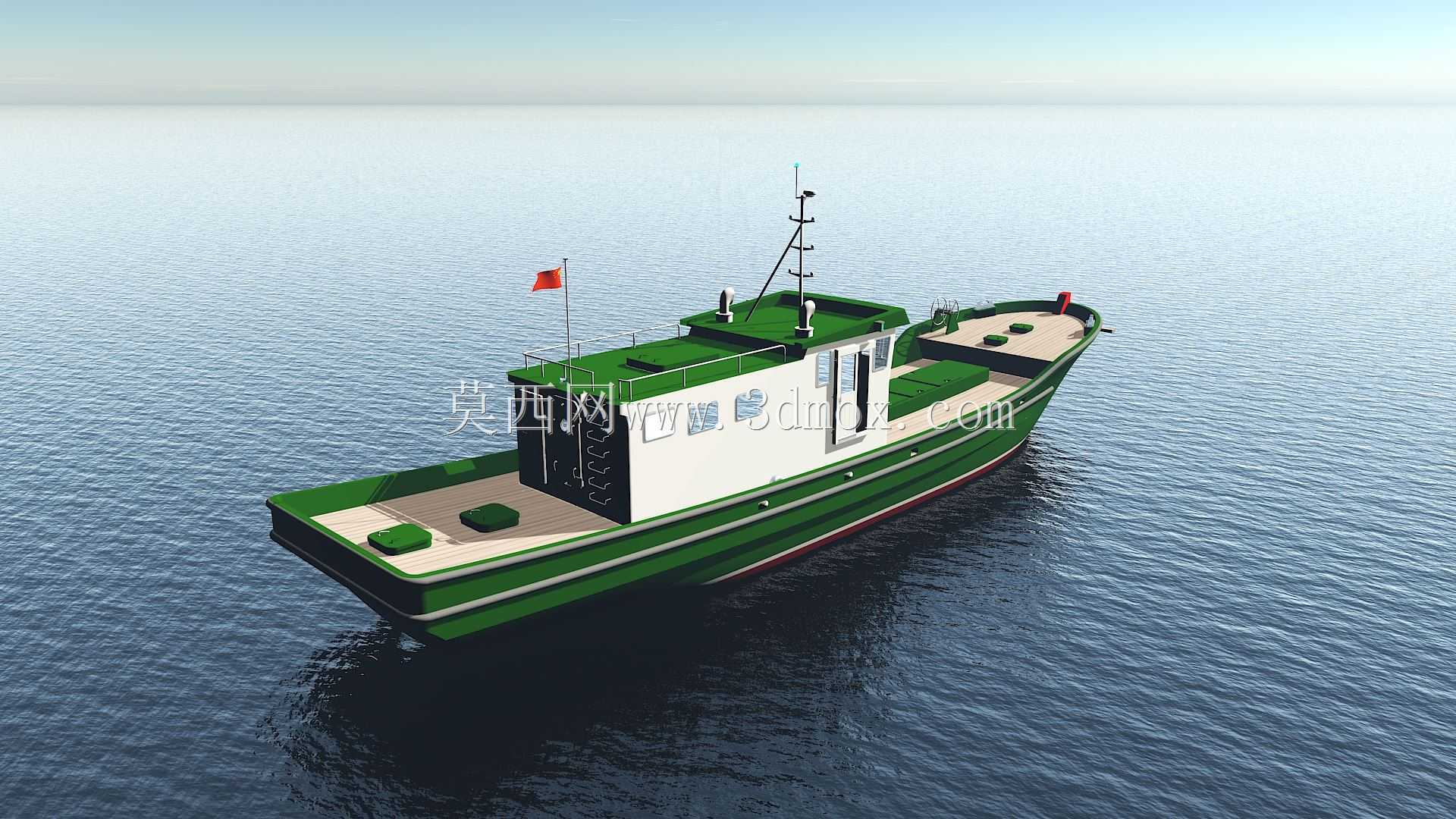

　　上层建筑集中布置在船体中后段，这种布局可以把前部宝贵的连续甲板空间全部留给捕捞作业，同时驾驶室位置靠后，船员操舵时向前的视野可覆盖整个前甲板作业区，观察网具状态、船员操作位置都无视线遮挡。舱室内部整合了驾驶操控台、船员临时休息位与小型储物格，外墙开设多扇密封舷窗，兼顾采光与风暴工况下的水密要求；顶部设置桅杆平台，可安装航行信号灯、雷达、通信天线与国旗杆，桅杆采用分段可拆卸结构，遇到桥梁净空受限的内港航道时，可快速放倒上部构件，满足通航高度限制。

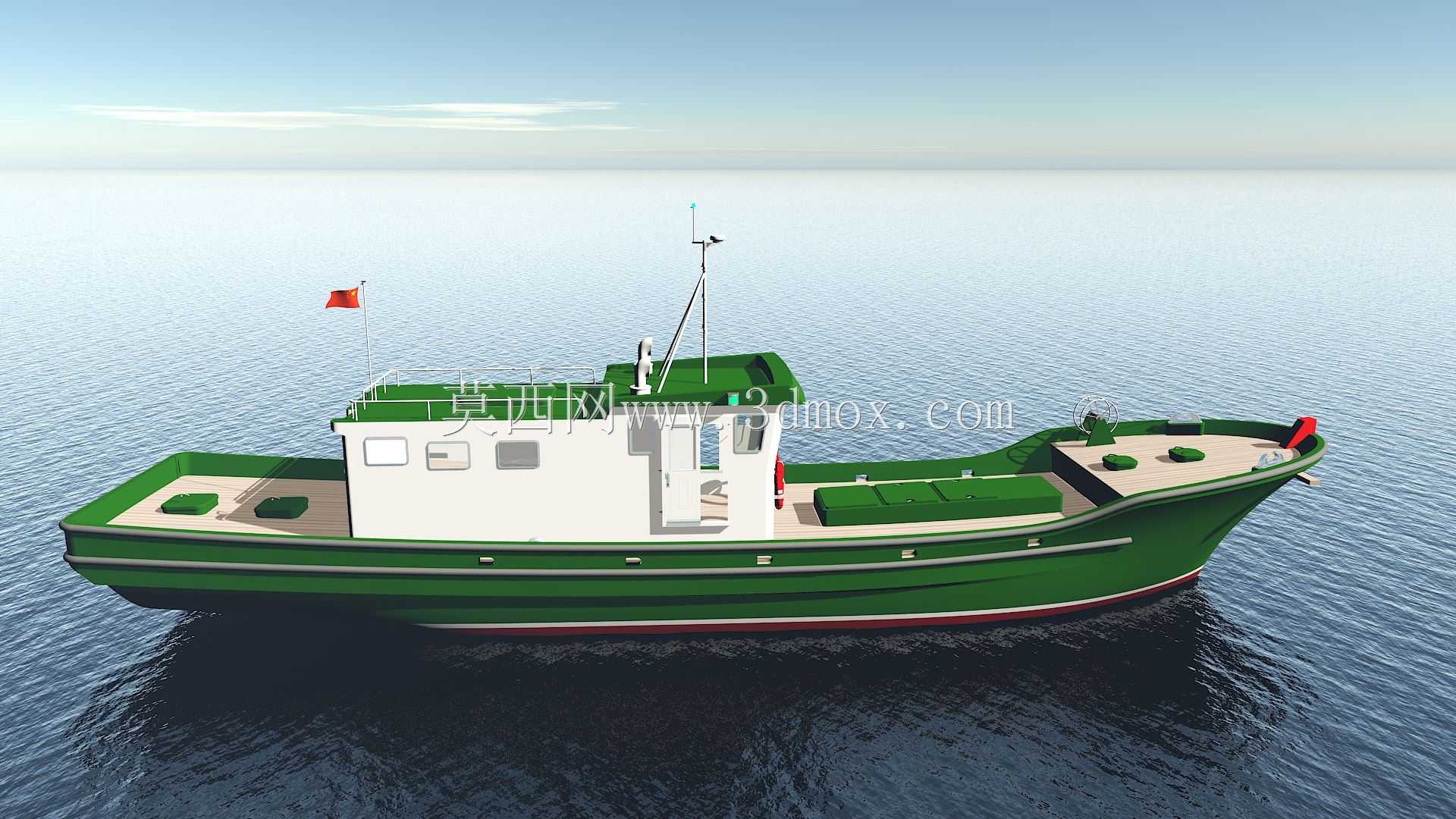

　　船体外壳采用深绿色主涂装搭配红色水线带，既符合沿海作业船舶的常用识别习惯，水线区的红色涂层也便于船员观察船体吃水深度、排查水线附近的漆面磨损与腐蚀情况。船体两侧沿船长方向布置多块黑色橡胶护舷，靠泊时可直接吸收码头挤压冲击力，保护钢制舷侧外板不被磕碰变形。建模过程中，船体曲面采用连续光顺的NURBS曲面搭建，严格控制线型的曲率变化，避免出现局部折角造成航行阻力激增；所有甲板设备、舱室构件都按照实际船舶的安装定位预留装配间隙，锚机、系缆桩等承载件的下方对应船体内部加强肋板位置，保证作业载荷可以直接传递到船体强结构上，不会出现甲板局部应力集中。

　　动力系统布置在艉部机舱下方，轴系沿船体中心线延伸至螺旋桨，舵叶位于螺旋桨后方，这种常规布置在二十米级渔船上维护便利性极强，渔港内的小型修船厂即可完成轴系检修、舵叶更换作业。整船的建模逻辑完全服务于实际生产：从线型设计到设备排布，全部围绕近海捕捞的作业效率、靠泊适配性、低维护成本展开，没有多余的装饰性结构，每个构件的位置、尺寸都对应真实船舶的使用需求，可用于船舶方案展示、作业布局校核、新船建造前期的结构验证等场景。
