内河小型武装巡逻概念艇结构设计

　　该概念艇定位为近岸内河、港区封闭水域的小型安防巡逻载具，整体采用紧凑化单体船型设计，船体主轮廓做了大倾角折线过渡，既降低高速航行时的风阻，也能在靠泊碰撞时通过斜面分散侧向冲击力，适配狭窄航道内频繁转向、贴岸停靠的作业场景。

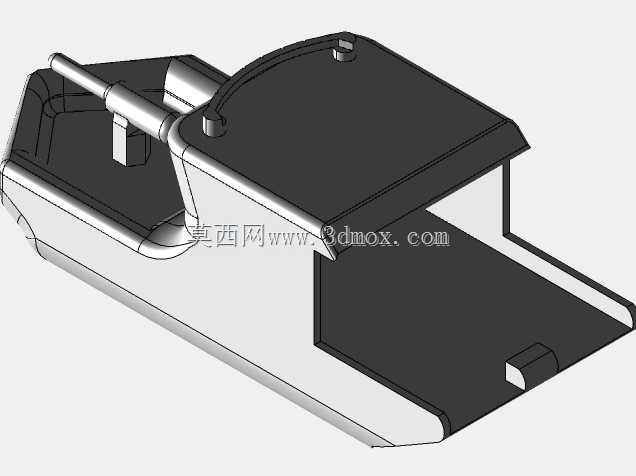

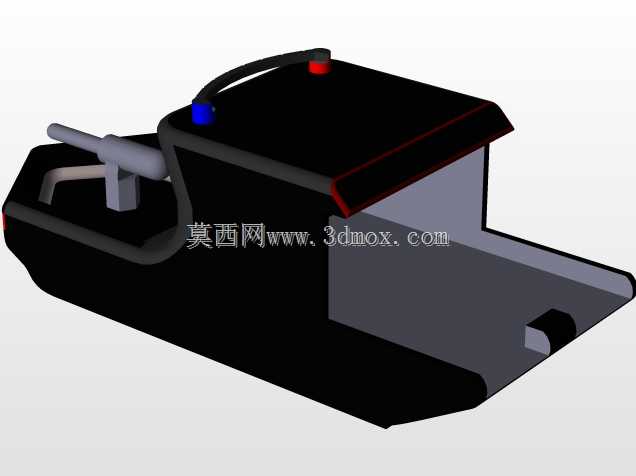

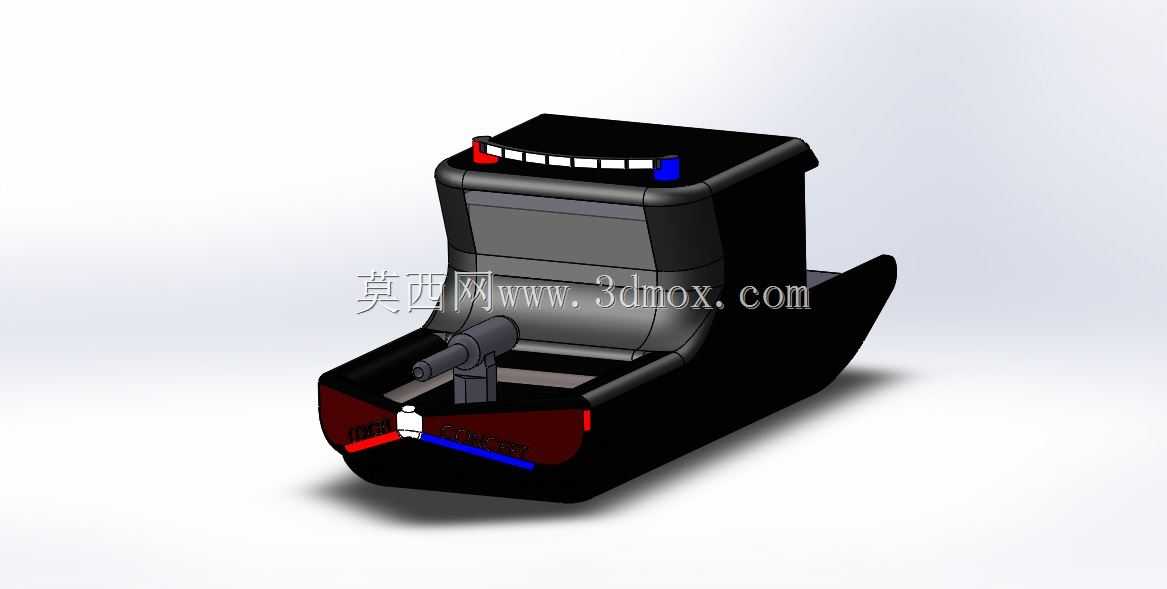

　　从功能分区来看，艇体前甲板预留了武器站安装基座，图中搭载的小型近防器械可完成低烈度驱离、警戒示警任务，基座周边做了下沉式围边设计，能够阻挡航行溅水直接侵蚀设备连接法兰，甲板表面预留的防滑凸纹区域也给执勤人员站位留出了安全操作空间。上层建筑集中布置在艇体中后段，封闭舱室采用一体化抬高造型，舱室前风挡做了大倾角后仰处理，可减少日间水面反光对舱内观测视线的干扰，舱顶边缘集成了红蓝警示灯组，灯座嵌入舱顶轮廓内，没有突出的外置支架，避免航行中被低空障碍物剐蹭。

　　船体下部采用深V过渡到平底的组合线型，艏部尖瘦可以破开航行时的迎头浪，艉部加宽平底能够在低速停泊时提供足够稳性，整艇吃水控制在较浅范围，可在水深不足一米的内河支流、景观水域、码头港池内通行，不会出现触底搁浅问题。艇体两侧舷墙从艏部一直延伸到上层建筑侧边，舷墙高度刚好覆盖执勤人员腰腹位置，既可以在高速转向时阻挡人员侧滑落水，也能在舷侧挂载防撞护条、应急缆桩等附属件。

　　结构设计阶段将全艇拆分为船体主壳、上层建筑舱室、前甲板武器站、顶部警示灯具四个独立装配模块，各模块之间的对接面全部采用平面止口定位，后续做工程细化时可以直接在对接面处布置密封胶条与紧固螺栓，不需要额外复杂的曲面修配。舱室内部预留了操控台、乘员座椅的安装点位，舱室后壁预留了设备检修开口，后续加装通讯电台、导航显示屏、蓄电池组时，可以直接从后壁开口完成布线维护，不需要拆解整体舱壳。

　　安装边界层面，该艇整体长宽比例控制在2:1左右，转弯半径远小于常规公务快艇，在宽度不足五米的狭窄河道内可以完成原地转向调头等动作；艇体所有外凸部件均未超出船体最大外轮廓，靠泊时即使直接贴靠混凝土岸壁，也不会先碰损灯具、武器站等贵重设备。艇体艉部的平直封板预留了舷外挂机的安装法兰位，可匹配小马力燃油推进器或者电动吊舱推进器，适配不同水域的排放要求，整艇结构没有复杂的曲面薄壁特征，后续不管是做玻璃钢糊制加工还是铝合金板材焊接，都能直接基于三维结构拆分生产图纸，减少工艺转化的额外工作量。
