舷外机驱动铝合金休闲钓鱼快艇结构

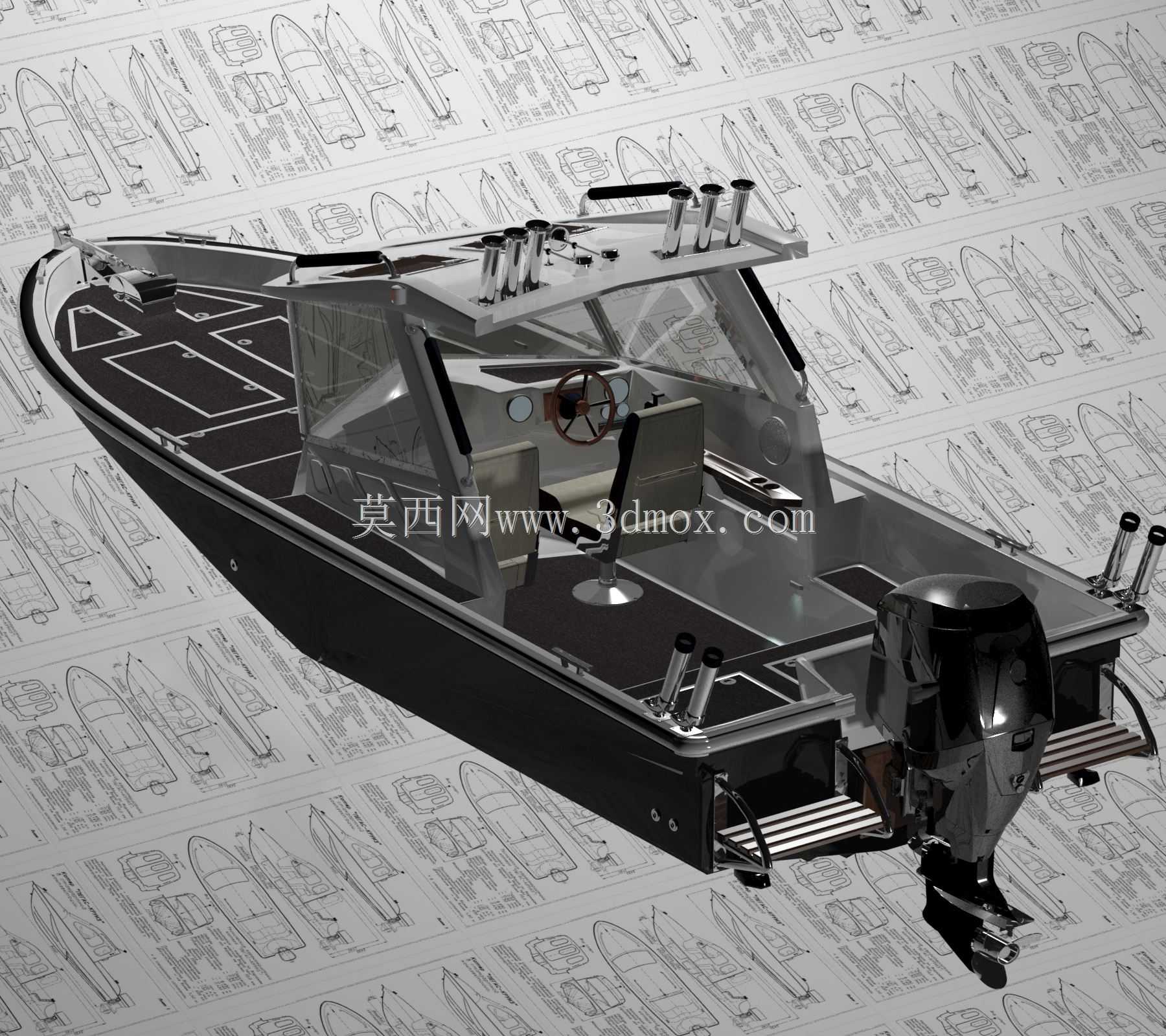

　　该三维结构呈现的是一艘面向近岸休闲、内河垂钓和短途水上作业的小型动力艇。艇体采用深V与折角线型组合思路，艉部预留外挂动力安装面，可匹配单台大马力舷外机，艉板区域加强了安装边界，能够承受推进器重量、转向力矩和高速航行时的交变载荷。对结构设计人员而言，这类艇的关键不只是外观曲面，还包括甲板开口、乘员活动区、储物舱、驾驶区和动力区之间的尺寸协调。

　　从布置上看，艇艏设置开阔作业甲板，甲板面划分有防滑区域和舱口边界，便于起锚、登乘、垂钓或临时放置渔具。中部设置带挡风玻璃的驾驶控制台，方向盘、仪表位和操纵空间集中布置，驾驶员视野可覆盖艇艏水面及两侧航道。控制台前后保留通行通道，使乘员能够在艏甲板与艉部平台之间移动。艉部为开放式活动区，靠近舷外机位置设置横向平台和涉水边界，适合靠泊、上下水、拖钓以及水上休闲活动。

　　船体外壳可按铝合金焊接艇工艺理解，舷侧折角线兼顾破浪、排水和结构刚度。建模时需要重点控制船底线型光顺度，避免折角、曲面和甲板边线之间出现曲率突变；若用于生产，还需在外壳内部补充肋骨、纵桁、舱壁和发泡填充区域，以提高局部抗弯能力。甲板与舷侧交接处应保留连续焊接边，艉板则需根据舷外机夹紧尺寸、螺栓孔位和倾转范围建立加厚结构。

　　安装边界方面，舷外机与艉板之间需满足夹紧厚度、垂直高度和防涡板相对艇底的位置关系；转向时发动机罩不能与艉部平台、栏杆或座椅干涉，上翘维护状态下也要保留足够空间。驾驶台下方可容纳电瓶、油路、线路和简单储物空间，座椅底座与甲板连接点应落在加强筋或预埋板上。栏杆、系泊件、鱼竿座、航行灯和舱盖等附件虽然在模型中表现为外部细节，但在实际设计中都需要对应甲板下方的支撑结构。

　　该类艇常用于湖泊、水库、海湾缓浪区域，承担家庭出游、路亚垂钓、巡逻交通和近岸接驳等任务。设计时需在航速、稳定性、载重和甲板可用性之间平衡：船底线型影响滑行效率，船宽影响初稳性和内部空间，艉部重量分布则影响起滑姿态。三维模型可用于曲面校核、总布置评审、舾装件干涉检查以及焊接件拆图，也可为后续材料定额、舱室划分和动力选型提供直观依据。
