苹果iPhone4S智能手机整机结构数模

　　这套数模还原的是一款经典直板触屏智能手机的整机外观与内部装配关系，建模时把前后玻璃面板、金属中框、侧边按键、听筒开槽、底部Home键、后置摄像头与闪光灯开孔、底部数据接口以及扬声器出声孔都按实物比例逐一搭建，适合消费电子结构工程师在做手持终端堆叠、外观件分件、保护套开模前期评估时作为参照基准使用。

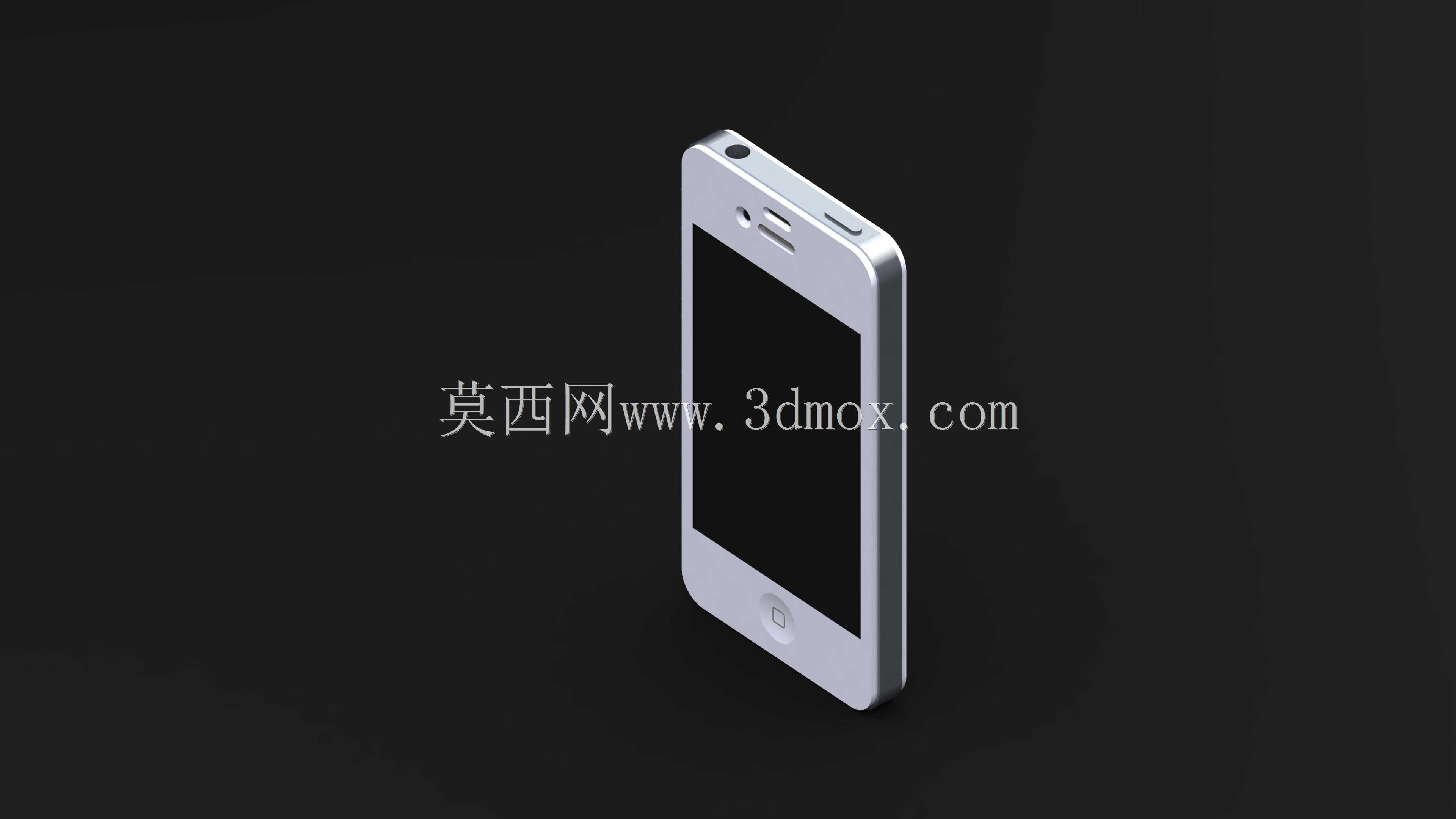

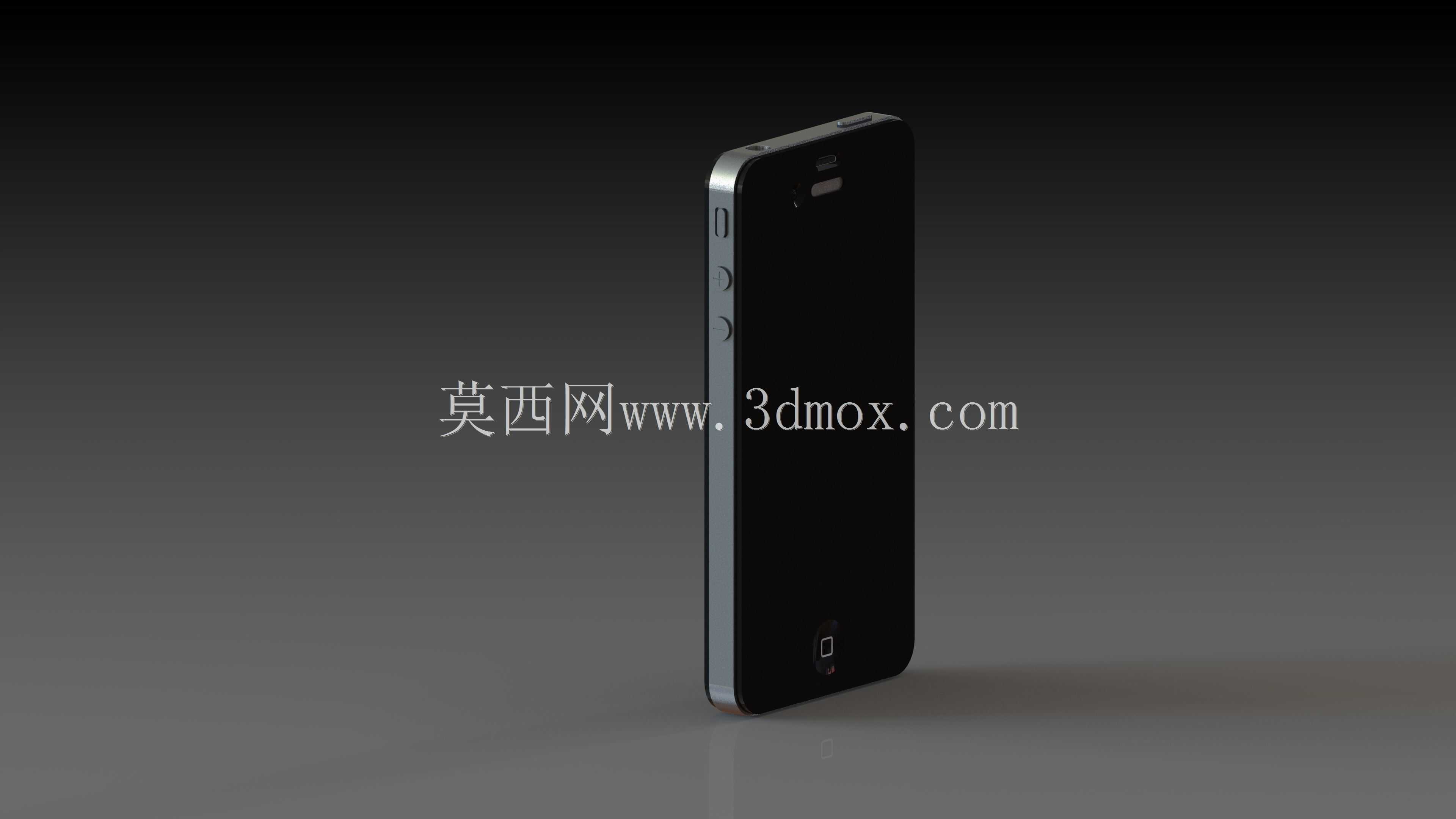

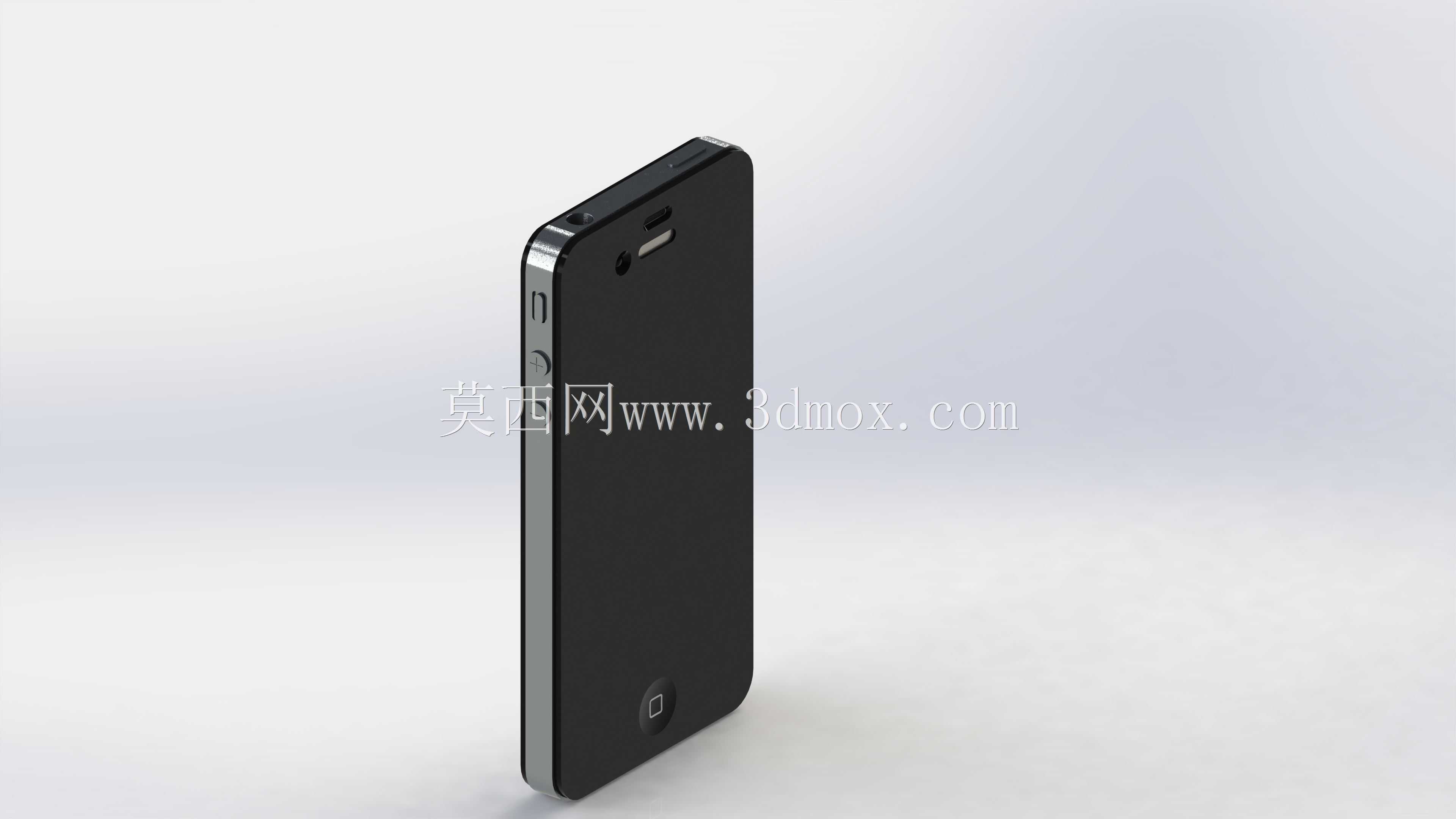

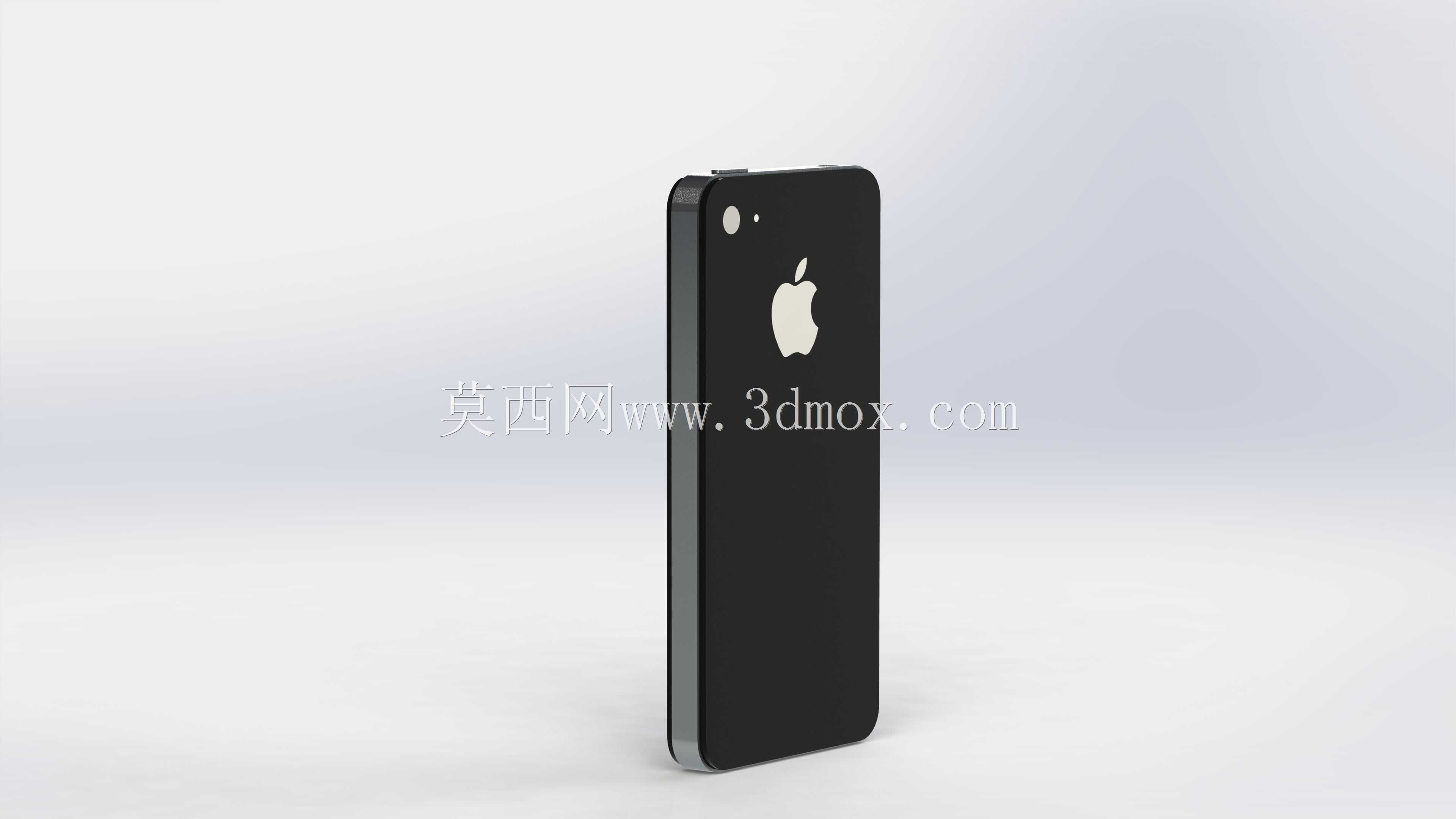

　　从整机布局来看，机身采用前后钢化玻璃夹不锈钢中框的三明治结构，中框同时承担天线辐射体与结构加强筋的双重作用，建模时需要特别注意中框上的断缝位置——那几处非金属填充条是天线分隔边界，直接影响射频性能，外观评审时不能随意合并实体。正面屏幕上方预留听筒长槽、前置摄像头圆孔与光线距离传感器开孔，下方圆形Home键为独立装配件，与前面板之间留有均匀装配间隙；背面大面积为平整玻璃，左上角集中布置后置摄像头与LED闪光灯，摄像头金属圈略高出背板，做保护壳内腔避让时必须按凸起高度留出安全间隙，否则装配会顶到镜头。

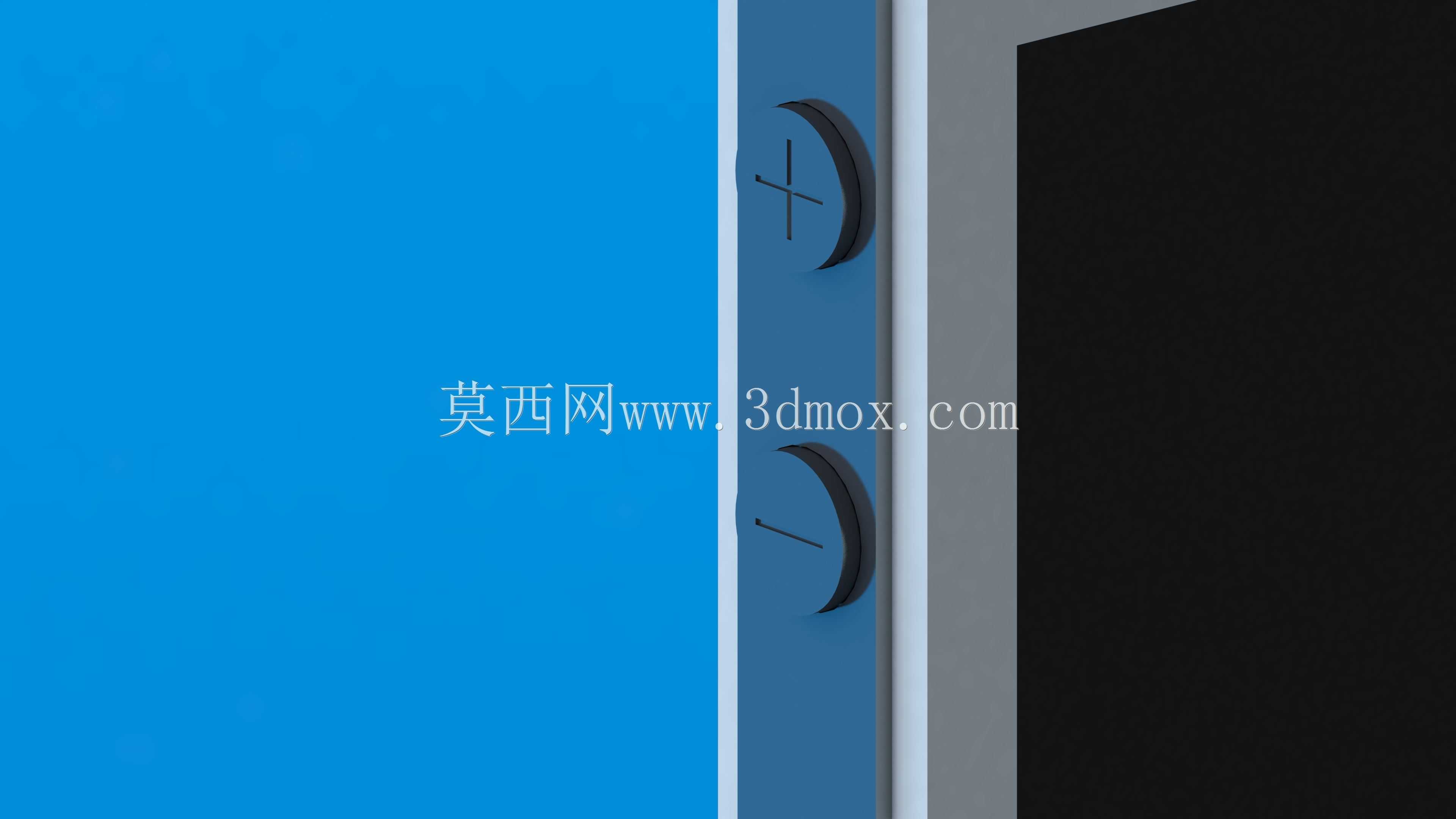

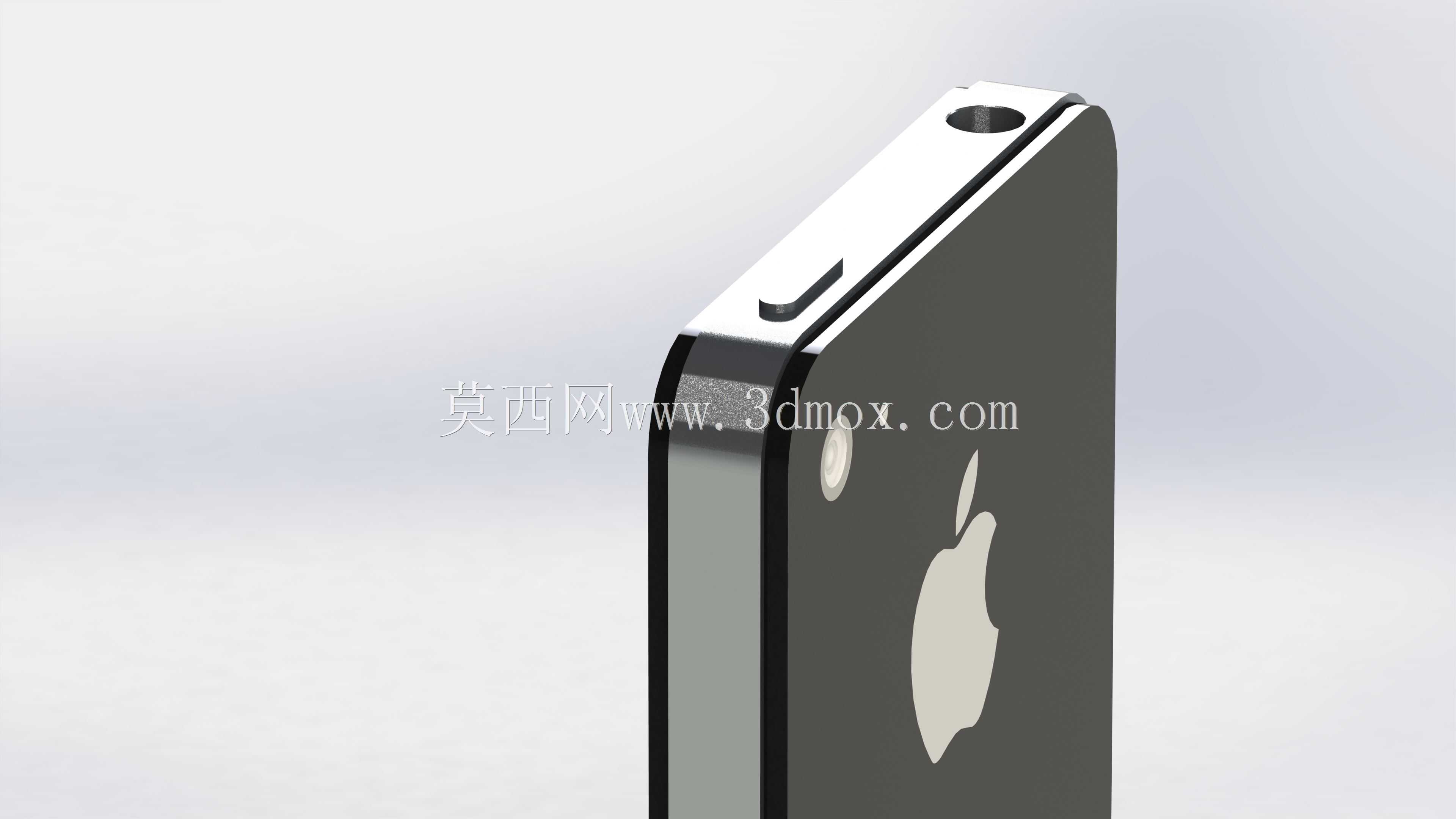

　　侧边结构是这款机型建模的细节重点：左侧分布静音拨片与音量加减键，右侧为SIM卡托弹出槽，顶部布置电源键与3.5mm耳机孔，底部居中是数据接口，两侧对称布置麦克风孔与扬声器格栅孔。按键均为独立小件，与中框开孔之间保留0.1mm左右的活动间隙，拨片还要做出拨动行程的两档限位槽，这些小特征在做整机干涉检查时很容易被忽略，却直接决定手板件能不能正常按压。

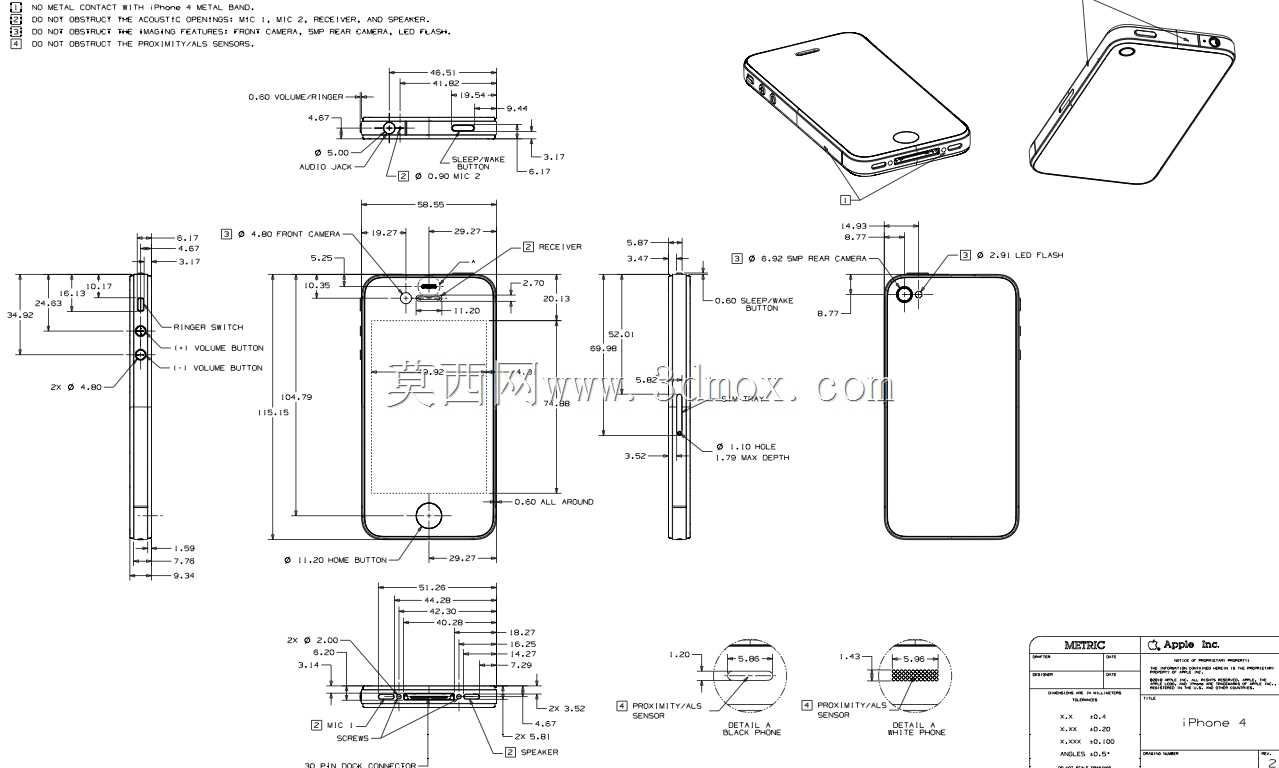

　　尺寸边界方面，整机厚度控制在轻薄手持区间，边角采用大弧度圆角过渡，中框侧面带有一圈微倒角，握持时不会硌手；长宽比例适配单手握持，屏幕占比符合早期触屏机的布局特征。内部堆叠上，主板沿机身一侧L形布置，电池占据中部最大平面空间，摄像头模组在右上角竖向堆叠，扬声器与尾插组件集中在底部，各模组之间通过排线连接，数模中把这些分区的占位空间都做了表达，方便结构人员核对元器件与外壳的壁厚、卡扣位置以及螺丝柱布局。

　　实际工程应用里，这类整机数模常用于手机保护壳、贴膜、车载支架、充电底座等周边配件的逆向设计，也可作为通讯终端产品外观造型的参考案例，帮助设计师理解直板触屏机在天线断点、按键布局、开孔避让、玻璃与金属配合上的经典处理方式。
