十九英寸L型橡胶柄套筒扳手结构

　　该扳手模型呈现的是一把L型套筒扳手，工作端采用六角套筒结构，用于套合对应规格的螺栓、螺母头部，在设备装配、机电检修、管路安装以及现场维护场景中完成紧固件的拧紧与拆卸作业。L形杆身的布局让操作者可以在狭窄空间内改变施力方向：一端套筒直接咬合紧固件，长杆提供力臂，短端或弯折区域可作为辅助受力位置，在普通直柄扳手难以进入的角落、机架内侧、设备底部等位置仍能完成操作。

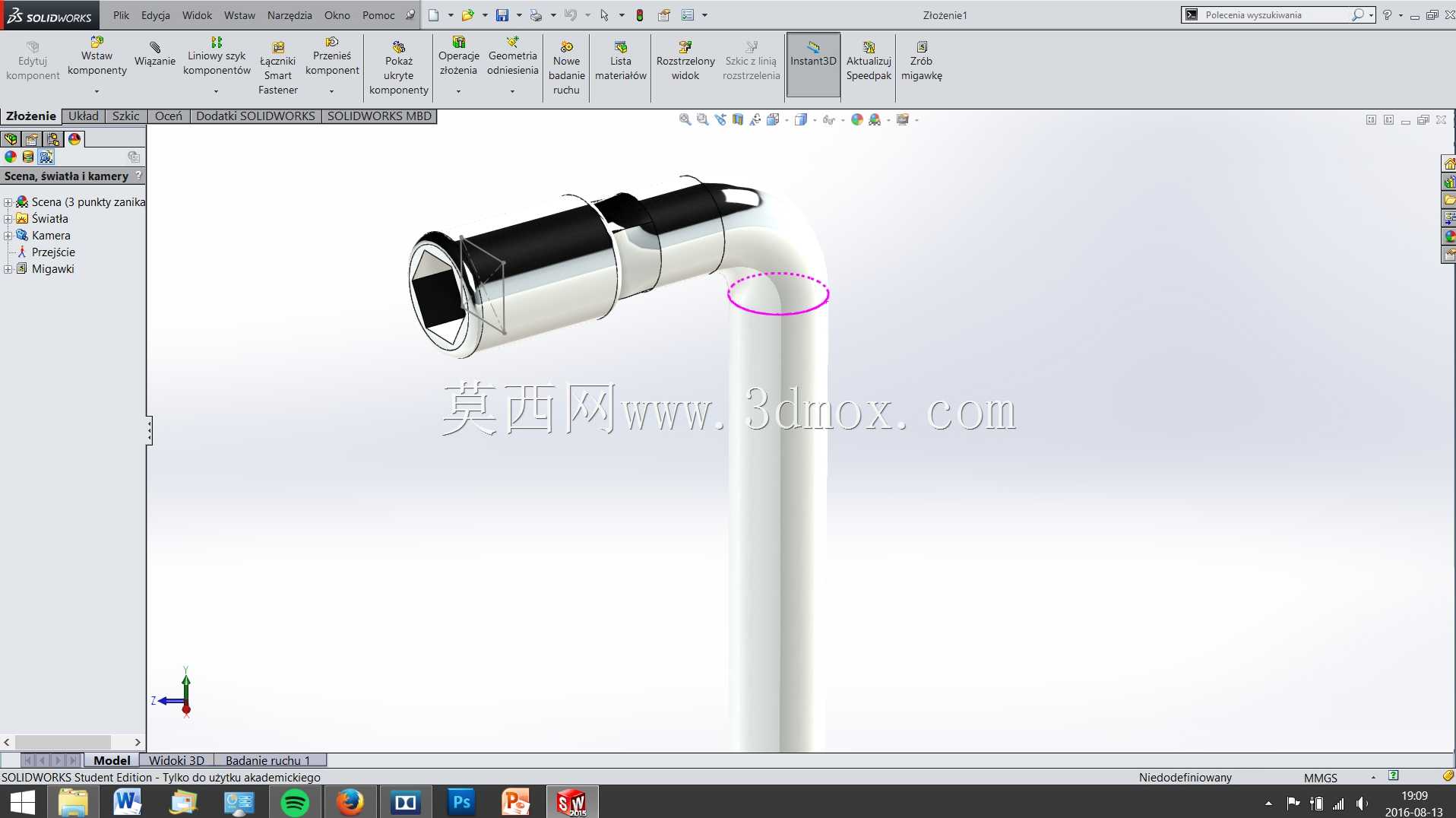

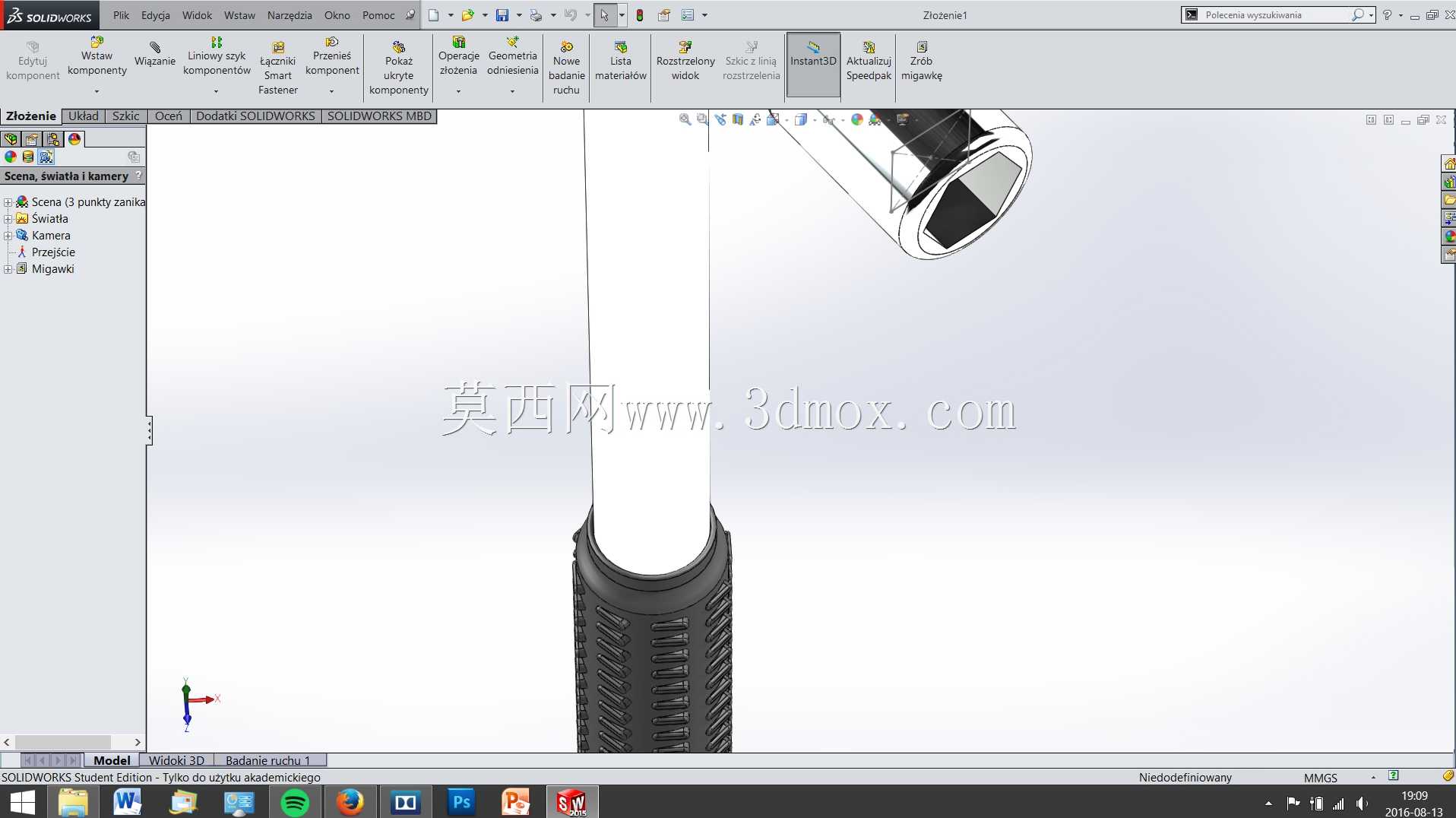

　　模型中套筒头部做了阶梯式外形处理，内部保留六角容纳腔，外部通过分段圆柱和过渡圆角表现实际锻件或机加工件的轮廓。头部与长杆之间为刚性连接，整体受力路径从套筒内壁传递到杆身，再由手柄区域承受操作者施加的扭矩。杆身主体为细长金属结构，表面按金属杆件处理，直径在满足抗弯和抗扭强度的同时控制重量，避免工具过重造成长时间使用疲劳。下端握持区设置了密集的橡胶防滑柄，纹理沿周向和轴向重复布置，既增加手掌与工具之间的摩擦，也在一定程度上缓冲金属杆身的冷硬触感。

　　从设计思路看，这类工具的关键不只是外形复刻，而是要把扭矩传递、握持边界和操作空间同时表达清楚。套筒口部需要与紧固件保持足够接触深度，六角腔边角不能过度尖锐，以免在模型中出现不合理的薄壁或应力集中；杆身与套筒连接处应设置平滑过渡，使弯矩在转折区逐步扩散；橡胶柄则需要覆盖主要握持长度，并在端部形成限位，防止施力时手向杆身外侧滑脱。

　　在三维结构处理上，弯折段的空间关系决定了工具能否进入受限工位。长杆轴线与套筒工作轴线形成固定夹角，模型中头部朝向、杆身延伸方向和手柄包覆范围均需保持一致，装配或运动检查时可据此判断扳手在设备周围是否会与相邻零件干涉。橡胶柄外径大于金属杆身，形成明确的握持边界；套筒头部外径又大于杆身，靠近紧固件时需要预留套筒摆动和套入空间。对于结构设计和检修工具选型而言，这些尺寸边界直接影响操作余量：若紧固件周围遮挡较多，应重点核对头部直径、杆身长度以及弯折后所需的转动空间；若用于较大扭矩工况，则需关注杆身直径、过渡圆角和手柄长度是否匹配施力需求。整体模型把金属受力件与橡胶防滑件区分明确，适合用于手动工具结构展示、维修工具方案校核以及五金产品外观设计参考。
