蝶形手柄黄铜内螺纹直通球阀

　　这款小口径直通球阀在民用给排水、小型气动回路、暖通支管、实验台流体管路以及紧凑型设备内部水路改造中十分常见，公称通径对应1/2英寸规格，两端采用内螺纹接口，可直接对接同规格外螺纹镀锌管、铜接头或者气动快插转接件，无需额外焊接法兰，拆装维护门槛低，很适合空间局促、需要频繁手动通断的管路节点。

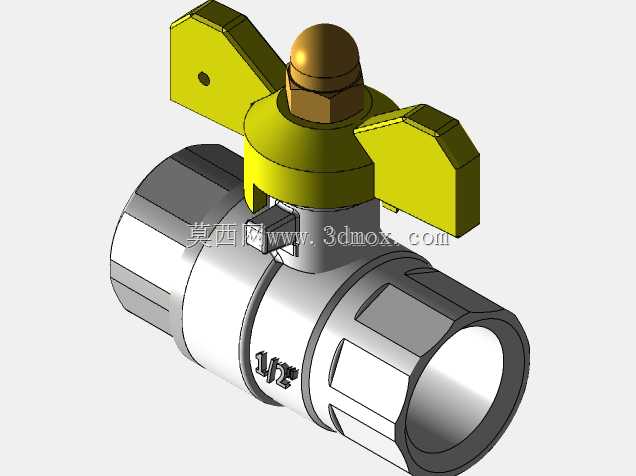

　　阀体采用黄铜锻压成型，内部流道为全通径直通结构，介质流经时压损极小，不会出现截止阀类元件的流道折角阻流问题，球体与密封座配合实现90度旋转启闭，手柄转动到位即可完成全开或全关动作，不存在半开节流工况下的密封面冲蚀隐患，工程选型时通常将其作为管路切断元件使用，不推荐长期处于半开位置调节流量。顶部配置蝶形翼状手柄，相比常规长杠杆手柄，其转动所需操作空间更小，手柄两翼展开后可徒手施力，无需借助扳手即可完成启闭，在设备机柜内部、管路并排密集排布的场景下，相邻阀门手柄不会出现干涉磕碰，黄色涂装手柄也能在复杂管线中快速识别阀门位置，运维巡检时可直观判断启闭状态。

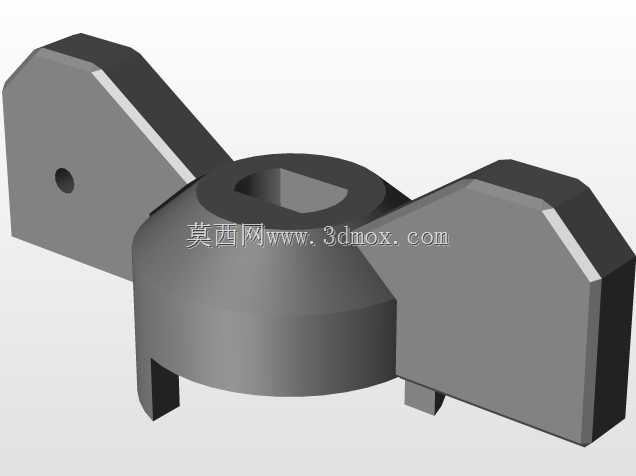

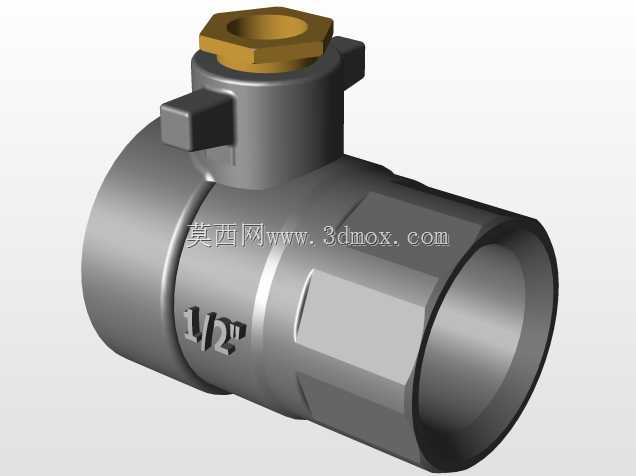

　　建模过程中首先还原阀体的六方外形与两端内螺纹的牙型轮廓，螺纹段预留标准拧入深度，阀体中部的球体安装腔、密封垫圈槽、阀杆配合孔均按实际装配关系分层绘制，阀杆从阀体顶部穿出后与手柄嵌套配合，顶端的锁紧螺帽结构完整还原，手柄的蝶形两翼曲面做了圆角过渡，符合压铸手柄的实际成型特征。安装边界方面，两端接口中心距、阀体最大外廓六方对边尺寸、手柄转动扫掠空间都做了1:1还原，管路布局时可提前校验扳手拧动空间与手柄90度转动的避让范围，阀体底部到手柄顶端的总高度可用于核对机柜内部竖向安装间隙，两端内螺纹的同轴度公差在模型中按实际装配基准对齐，导入管路总成后可直接完成干涉检查与装配模拟。

　　从功能特性来看，黄铜材质的阀体适配水、低压气体、轻质油品等多种常规介质，密封副采用软质密封座，低压工况下密封可靠性优异，启闭扭矩小，徒手操作即可完成锁闭，在小型供水支路、设备冷却水路、燃气终端支管等场景中，这类球阀凭借结构简单、成本可控、维护便捷的特点，成为小口径管路切断的首选元件，三维建模时完整保留所有装配细节，可直接用于管路BOM统计、安装指导动画制作以及非标设备的流体系统布局设计。
