医疗用圆盘式排气阀结构造型

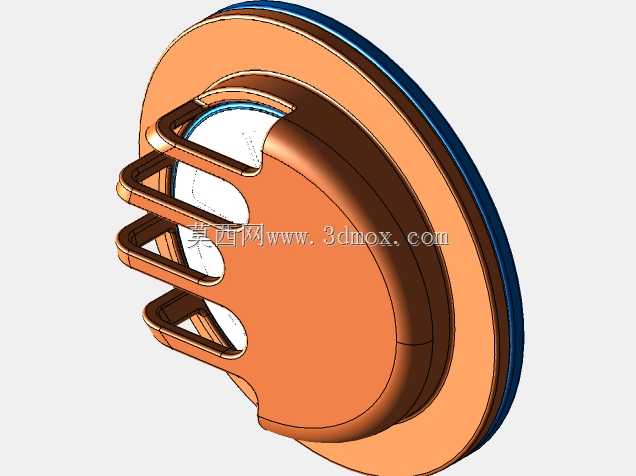

　　这款圆盘式排气阀主要面向医疗辅助设备与小型流体管路的通气泄压场景，常见于需要在密闭腔体内平衡压差、避免负压吸瘪或正压鼓胀的装置末端。阀体整体采用扁平圆盘布局，外缘设置一圈深色环形密封唇边，安装时可直接贴合设备壳体的圆形开孔，通过唇边压缩形成周向密封，不需要额外加装大面积法兰垫片，节省安装空间。正面伸出四道平行的格栅式挡爪，挡爪之间留出贯通的通气缺口，既保证气体可以顺畅进出阀体，又能阻挡外部较大尺寸的异物、织物碎屑或人体组织直接触碰内部膜片，降低误堵风险。挡爪采用等宽圆弧过渡，与中央圆形隆起的阀盖一体衔接，没有尖锐棱角，在医疗接触场景下便于擦拭消毒，也减少应力集中导致的塑胶断裂隐患。阀盖中央做球面隆起，内部预留膜片安装腔，

　　可根据使用方向配置单向透气膜或弹性泄压阀瓣：当腔体内压力高于外部阈值时，膜片被顶开实现快速排气；压差回归平衡后膜片自动回贴闭合，阻隔液体飞溅与外界污染物倒灌。设计阶段先以设备壳体开孔直径作为安装边界，阀体最大外径略大于开孔，唇边截面做梯形压缩量，常规塑胶装配下预留0.3至0.5毫米的压合余量，既保证密封可靠性，又避免装配力过大造成壳体变形。轴向厚度控制在薄型区间，适配手持医疗设备、便携护理装置内部紧凑的堆叠空间，格栅挡爪的高度低于阀盖最高点，运输和装配过程中即使发生轻微磕碰，受力也会先传递到外围圆盘，保护内部精密膜片不受损。建模时将阀体拆分为外层硬胶支撑骨架、外缘软胶密封唇边、内部膜片限位槽三个独立结构区域，

　　硬胶部分采用加强筋沿圆盘径向均匀分布，在控制壁厚的同时提升整体抗形变能力；软胶唇边与硬胶骨架可采用双色注塑成型，也可作为单独密封圈装配，适配不同量产工艺路线。通气缺口的通流面积经过叠加核算，四道缺口的总过流面积满足小型腔体快速泄压需求，缺口边缘做圆角导正，避免膜片在反复启闭过程中被硬边切割磨损。阀体背面设置环形定位台阶，装入壳体开孔后可与内部筋位卡合，限制周向转动，不需要额外螺丝固定，简化整机装配工序。这类结构在医疗负压引流装置、便携吸氧设备、康复护理器具的通气端都有较高适配性，建模过程中同步保留了密封唇边的压缩变形空间、膜片的活动行程以及格栅的防护间距，后续做结构验证时可直接在三维环境中模拟阀体装入壳体后的干涉情况，调整圆盘外径与挡爪高度来匹配不同设备的安装边界。
