标准比赛网球曲面造型结构设计

　　日常做体育器材周边配套结构时，很少有人单独把网球这类柔性包覆球体拿出来做全参数化建模，多数场景下直接调用通用球体占位即可，但在做网球发球机落料通道、自动捡球设备拾取机构、球场围网反弹测试工装、体育用品展示台陈列位校核时，粗粒度的占位球根本没法用——拾取爪的开合行程要卡准球体外径公差，发球机的摩擦轮间隙要贴合球面弧度，就连展示架的托槽弧度都要和球面接触点位匹配，差两毫米就会出现卡球、打滑或者放不稳的问题。

　　这次建模没有直接用软件自带球体完事，先把网球的基础几何边界定死：正式比赛用球的外径控制在65.41到68.58毫米区间，整体质量落在56.0到59.4克范围，建模时取中间值67毫米作为基准球径，整个球体的安装边界就是直径67毫米的球形包络，没有额外突出的安装结构，所有配套设备的通径、卡口、托位都要以这个包络尺寸做避让。

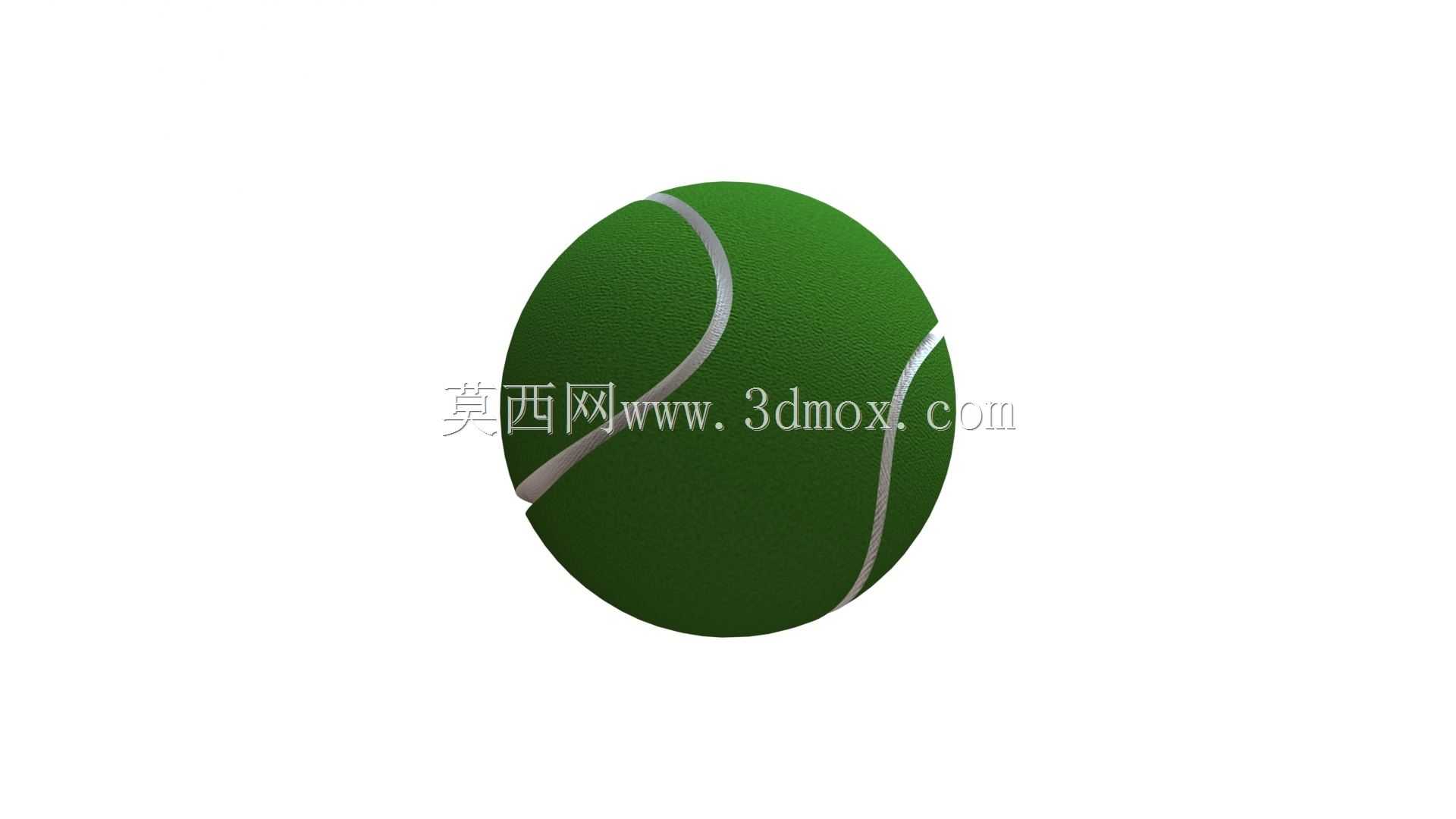

　　外形处理上没有忽略网球最标志性的两条白色接缝沟槽，很多新手建模时直接在球体贴个纹理贴图应付，实际做结构配合时，这两条沟槽的深度、宽度、曲面走向都会影响摩擦轮的接触摩擦力：沟槽宽度控制在5毫米左右，嵌入球面的深度约1.5毫米，两条接缝沿球面呈对称的曲线环绕，建模时用投影曲线把接缝轮廓映射到球面基准面上，再做切除拉伸生成沟槽，后续不管是做表面毛毡材质的渲染，还是模拟摩擦轮滚动接触的受力分析，几何特征都是完整可编辑的。

　　设计思路上优先还原球体的工艺成型逻辑：网球本体是橡胶内胆硫化成型后，在外层包覆毛毡面料，两条接缝位置是面料拼接的缝合位，建模时把橡胶内胆的壁厚预留2毫米，外层毛毡层厚度设为1.8毫米，分层结构清晰，后续如果要做球体冲击变形仿真、落地反弹角度测算，可以直接给不同层赋予对应的材料属性，不用重新拆分几何。

　　实际工程场景里这个模型的用处很明确：做网球训练设备的进料轨道时，把球体装配进轨道装配体，直接校核轨道内壁和球面的间隙，预留1.5毫米的通行余量就能避免卡球；做拾取机械手的夹爪设计时，用球面做干涉检查，夹爪的弧形贴合面弧度匹配球径，夹持点避开接缝沟槽位置，就能保证夹持时不会打滑；做体育用品陈列支架时，托槽的支撑点位选在球面下侧三个均布位置，接触面积刚好托住球体，不会遮挡球面的外观特征。建模全程把所有特征参数关联，后续如果要适配青少年训练用的低压慢速球，只需要修改球径参数、调整沟槽轮廓的投影尺寸，整个模型就能同步更新，不用从头重画曲面，不管是做机构运动仿真还是外观渲染展示，几何精度都能满足工程使用要求。
