大疆A2飞控主控盒外观结构数模

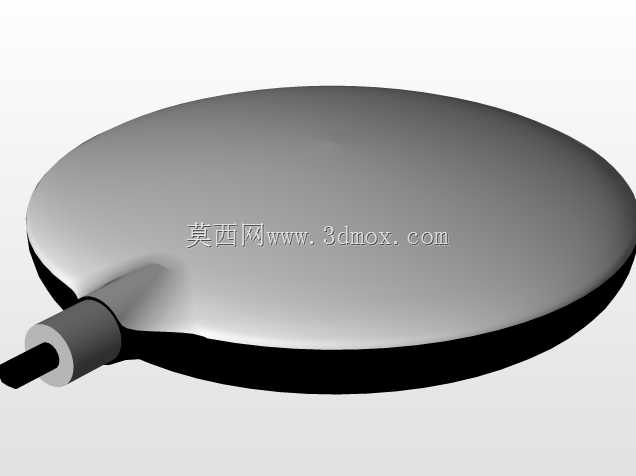

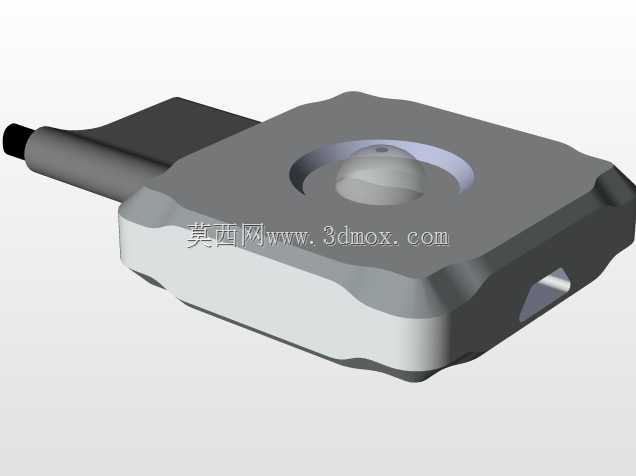

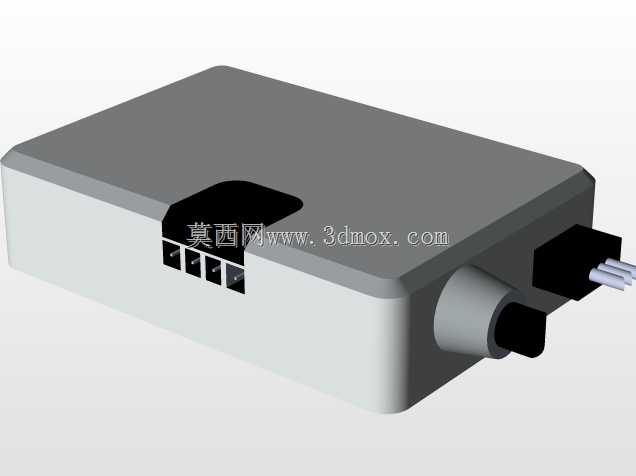

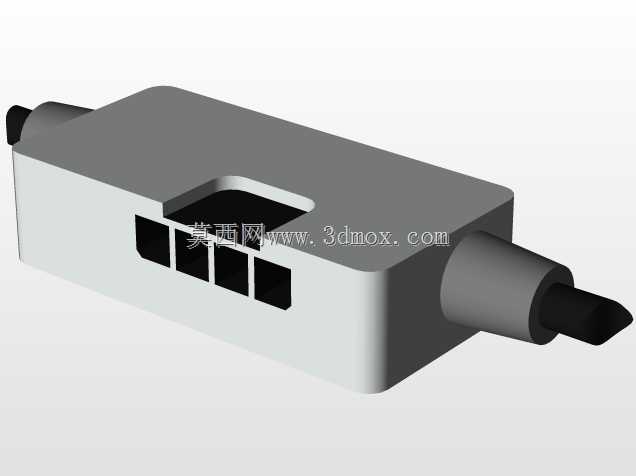

　　该数模呈现的是无人机飞控系统中的主控盒外观与接口布局，主体采用扁平矩形盒体方案，上盖为深灰色平面，侧壁与底座为浅灰色，边角做了圆角过渡，能够减少装机过程中的磕碰应力，也便于在狭窄机架空间内布置。盒体一侧集中设置多组矩形接口，接口区域上方带有黑色异形避让槽，用于插头插入后的线缆走向和锁扣空间；相邻端面布置圆柱形接插部位，端部为黑色插头结构，侧面还预留了块状连接位，整体把高频使用的外部连接点集中在两个相邻面上，方便机务人员在装机后进行插拔检查。

　　从实际应用看，这类主控盒多用于多旋翼或固定翼无人机的飞行控制链路，内部通常承载姿态解算、信号采集、电源分配或外设通信等功能。外部结构虽然在数模中以外观件为主，但接口位置、壳体高度、插头伸出量和相邻面避让关系，直接决定机架上的安装板开孔、线束弯曲半径以及维护操作空间。设计时将盒体控制为低高度长方体，适合水平贴装在飞控舱板或设备仓内；圆角侧壁可降低与碳纤板、线束、减震柱之间的干涉风险。

　　建模思路上，壳体先由基础长方体建立总体包络，再对四角进行圆角处理，上盖与下壳通过分色面体现装配层次。前面的多联接口采用独立矩形切槽与黑色内嵌件表达，能够清晰反映端口间距和插头宽度；圆柱接插件通过同轴台阶表现护套与插头段的差异，便于后续检查连接器外径、轴向长度和周边安全间隙。黑色异形槽并非单纯装饰，它为接口上方的插头壳体、卡扣或线束弯折提供容纳区，避免盒盖与插头发生硬干涉。

　　安装边界方面，布局时不能只按盒体长宽高预留空间，还应在多接口面外侧留出插头插入深度和手操作距离，在圆柱接插件轴线方向保留线缆弯曲区域。盒体底部若通过减震柱或螺柱固定，需要核对安装孔位与内部电路板支撑柱的对应关系；靠近接口的一侧应避免布置过高结构件，否则会影响插头到位。线束从接口引出后宜沿机架立管或设备仓侧壁固定，减少飞控振动通过线缆传递到接插件。对于结构设计人员，该数模可用于无人机设备仓堆叠校核、飞控安装板设计、连接器线束走向确认以及维护空间评估；对于选型人员，则可直观看出主控盒的端口朝向、外形包络和装机约束，从而在机架总体布置阶段提前规避装配冲突。
