中型NACA0012翼型方向舵结构

　　该方向舵采用NACA0012对称翼型作为舵面主体气动外形，这类翼型在零迎角状态下上下表面压力分布完全对称，升力系数随迎角变化线性度好，在中小型固定翼无人机、轻型通航验证机、航模试验平台以及小型风洞教学试验装置中应用十分广泛。对称翼型的选用让舵面在中立位置不会产生额外附加升力与偏航力矩，仅在舵轴带动舵面偏转时，通过上下翼面气流流速差形成可控侧向气动力，为飞行器提供偏航通道的操纵力矩，完成航向修正、侧风补偿、转弯协调等飞行动作。

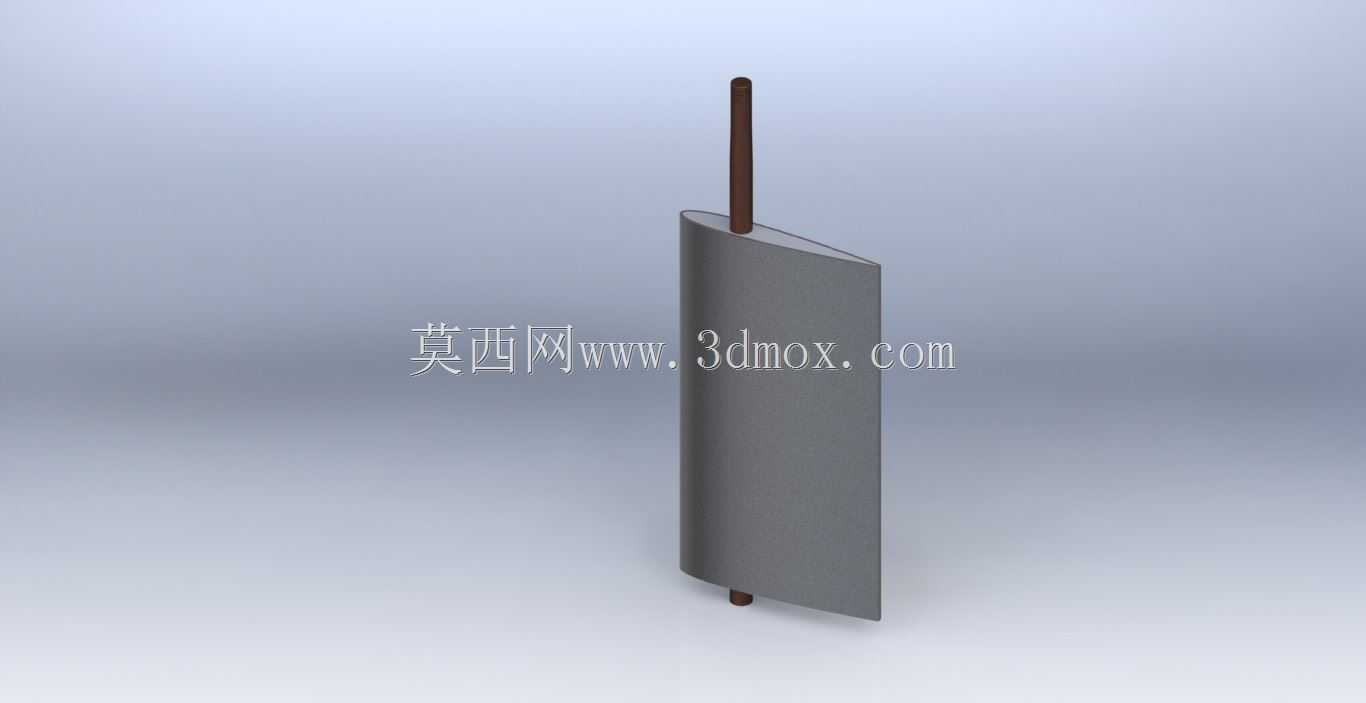

　　从结构布局来看，舵面主体为等弦长矩形翼段，翼型最大厚度位于弦长30%位置，相对厚度12%，该厚度区间既能够保证舵面内部拥有足够空间布置舵机摇臂连接座、加强肋与走线槽，也不会因翼型过厚带来过大的压差阻力。舵面上下两端伸出同轴金属转轴，上端转轴长度较长，用于穿过机身尾部或垂尾后梁的铰接支座，与摇臂、舵机输出端形成传动链路；下端转轴较短，主要作为径向定位支撑，嵌入垂尾下端的轴承座内，限制舵面沿展向的窜动，双支点铰接的布置方式让舵面在高频偏转、承受脉动气动载荷时不会出现卡滞或转轴变形。

　　建模过程中先通过翼型坐标点导入生成翼型曲线，沿展向拉伸得到舵面主体实体，转轴与舵面主体采用同轴装配约束，转轴轴线与舵面气动压力中心保持合理偏移量，尽可能降低舵机所需的操纵扭矩，减少舵面偏转时的铰链力矩。外形边界方面，舵面展高与弦长的比例适配常规小型垂尾的安装尺寸，转轴直径匹配常用微型深沟球轴承的内孔规格，安装时只需在垂尾后梁对应位置加工上下同轴的轴承安装孔，将舵面转轴穿入后轴向限位，再连接摇臂与舵机即可完成装配，不需要对舵面外形做二次修形。

　　实际使用场景中，该舵面结构既可以直接用于小型验证飞行器的航向操纵系统，也可以作为风洞试验的标准舵面试件，用来测试不同偏转角度下的舵效、铰链力矩变化规律，对称翼型的特性也让它在正负偏转角度下的气动响应保持一致，不会出现正反操纵效率不对称的问题，结构简单、安装边界清晰，适配多数小型航空平台的尾部安装空间。
