小型载客货运钢制动力船舶三维设计

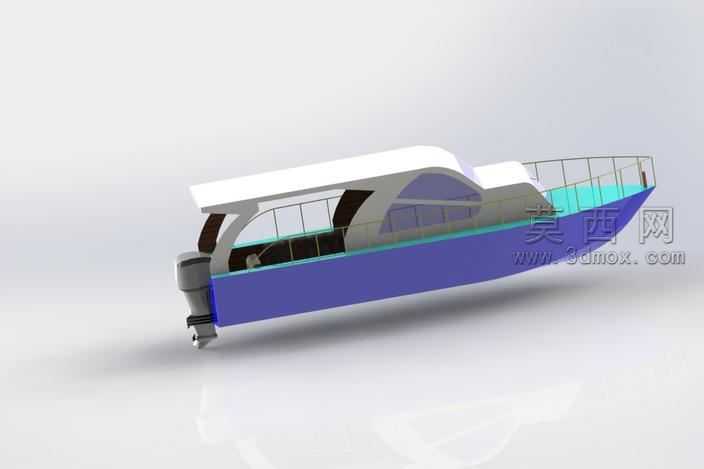

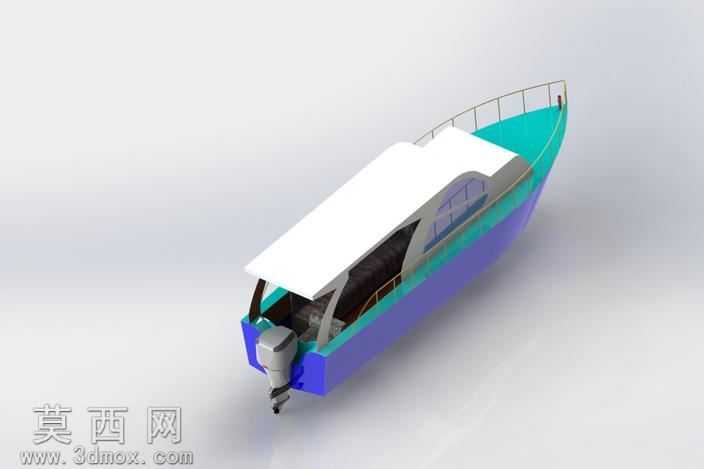

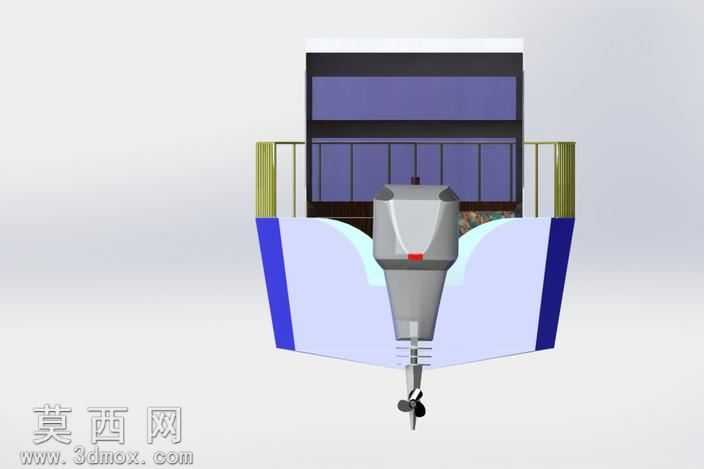

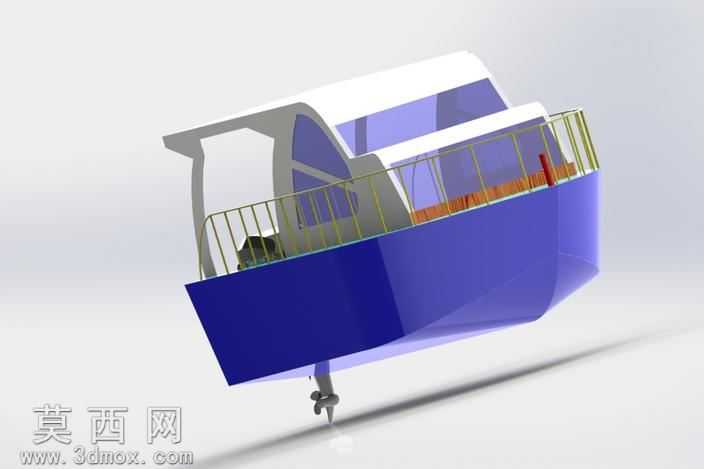

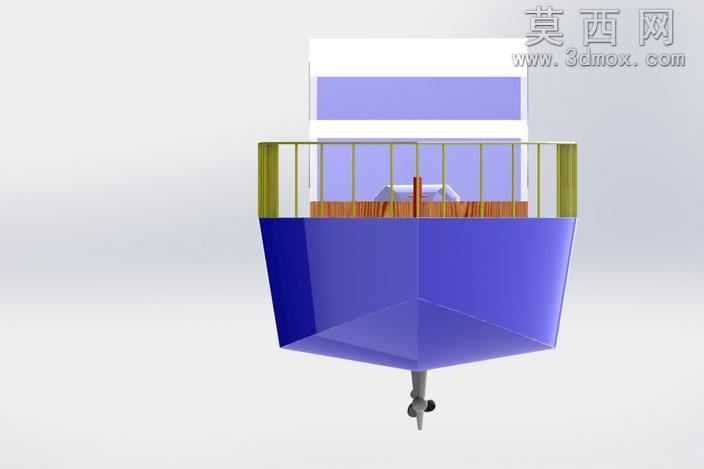

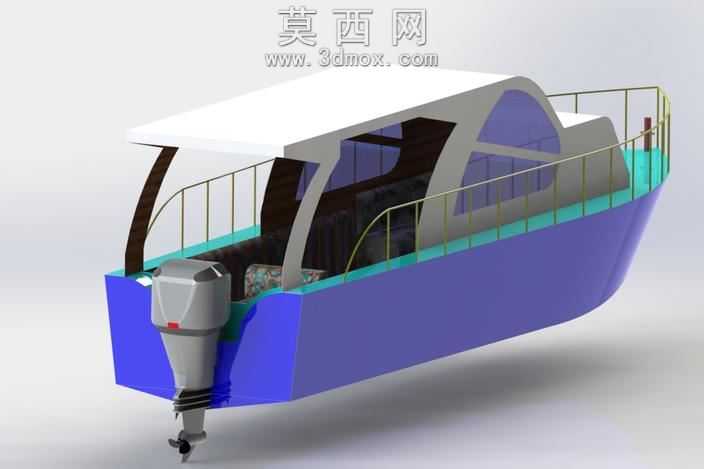

本作品为小型多功能动力船舶的三维设计成果，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循小型民用船舶的结构设计规范，兼顾载客与货运双重使用场景的功能需求。建模阶段首先完成船体型线的精准绘制，针对船体外壳采用曲面建模与实体建模结合的方式，还原钢制船体的流畅曲面形态，船底部分按照设计要求设置4毫米厚度的钢板结构，甲板区域匹配对应板材厚度参数，船顶舱室采用2毫米厚度的轻型钢板设计，在保证结构强度的同时合理控制船体整体自重。上层驾驶舱部分采用模块化建模思路，舱室围护结构设置大面积舷窗结构，舷窗采用半透明深蓝色玻璃材质，渲染阶段调整玻璃材质的反射率与透明度参数，模拟真实船舶舷窗的透光与反光效果；舱室两侧设置金属质感的防护栏杆，赋予拉丝不锈钢材质，还原金属构件的细腻纹理。船体尾部外挂动力推进系统，完整建模了舷外发动机的外部结构与水下螺旋桨组件，螺旋桨叶片按照流体力学优化的曲面形态构建，动力装置主体采用银灰色金属材质搭配局部红色标识细节，还原真实船外机的外观特征。船体舷侧部分设置蓝白分色的涂装效果，通过材质分区赋予不同的漆面质感，白色区域模拟船用哑光面漆，蓝色区域模拟高饱和度的船舷装饰漆，渲染阶段添加适当的环境反射效果，提升漆面的真实质感。设计过程中充分考虑船舶的实用性能，按照设计指标预留20个乘客席位的布置空间，同时规划400公斤额定载货量的货舱区域，匹配12节最大航速的动力配置需求，各结构部件之间的装配关系完全按照实船建造逻辑设置，船体板材、舱室结构、动力装置、防护构件之间的连接位置均做了贴合实际的结构处理，无干涉错位问题。整体模型完成后通过渲染器输出多角度展示效果，清晰呈现船舶的正面外观、结构布局与材质特征，可用于船舶设计方案展示、教学演示、结构参考等场景，完整还原了小型钢制客货两用船的设计细节与功能特点。
