户外立式金属分类垃圾桶支架结构

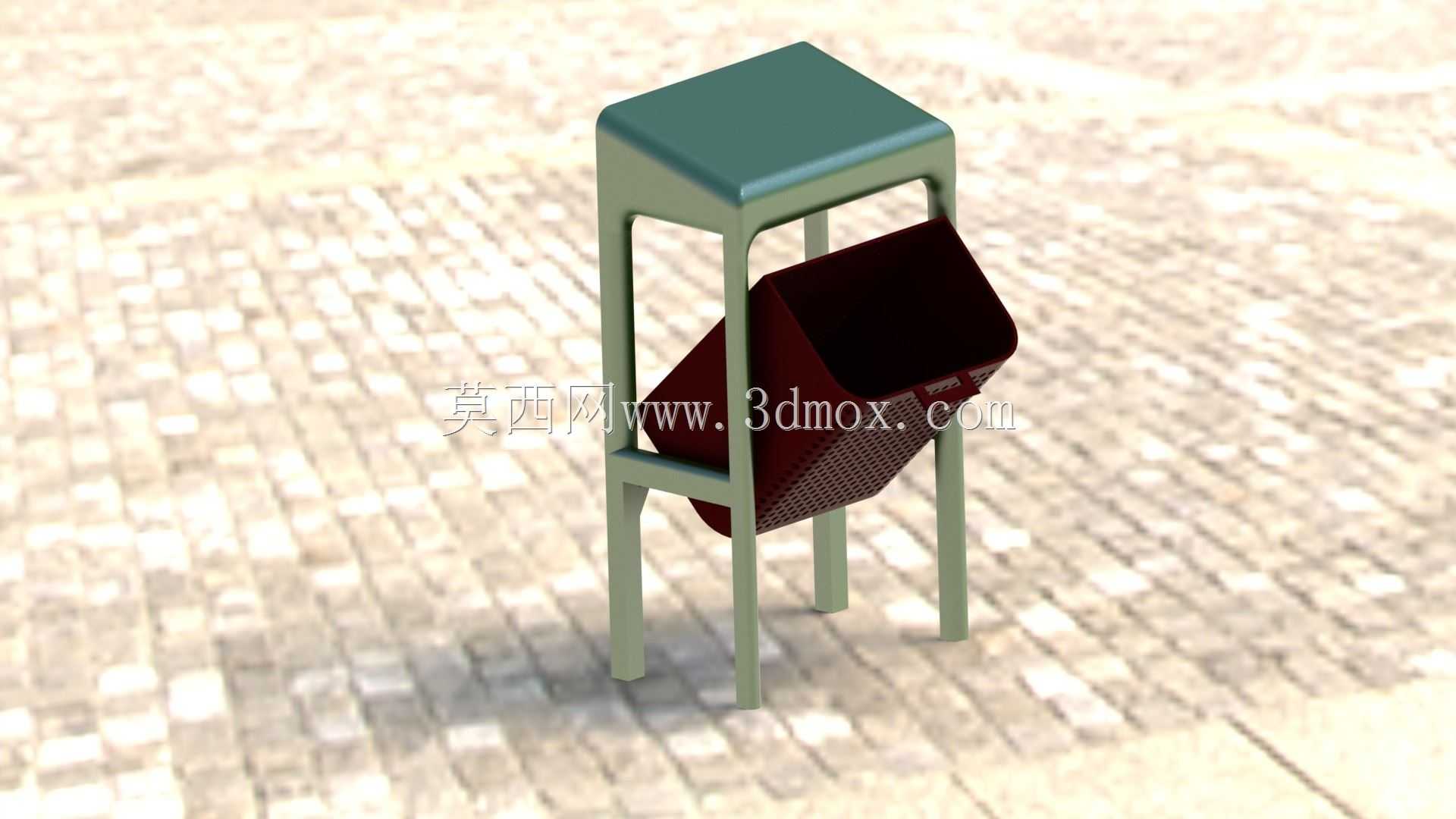

　　该套环卫收纳装置采用立式高支架搭配斜置内桶的布局，整体落地占用面控制在约350mm见方，总高度接近900mm，适配人行道、公交站点、园区步道这类通行空间紧张的户外场景，无需额外预埋固定，四支细支脚直接落于铺装地面即可稳定放置，支脚底端预留了膨胀螺栓安装孔位，在风荷载较大的开阔广场区域可直接打孔锁附完成固定，避免行人倚靠或者大风天气出现侧翻。

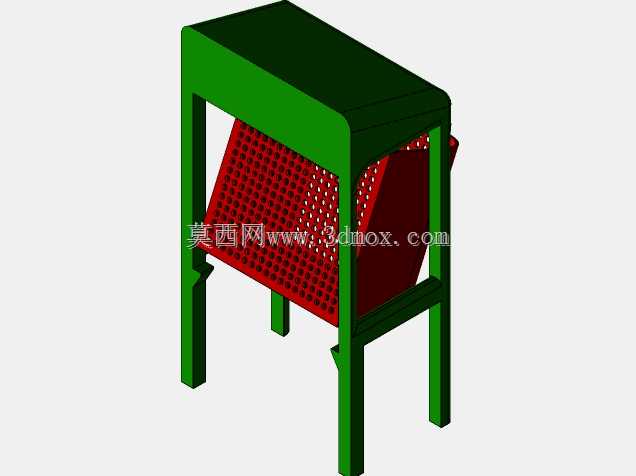

　　结构设计上，外围承载框架采用方管弯折焊接成型，顶部设置封闭方形盖板，既可以阻挡雨水直接灌入内桶，也可供临时放置小件随身物品，框架中段预留倾斜的桶体容纳腔，收纳桶以约30度倾角斜向卡装在框架横梁之间，桶口朝向行人来向，投放垃圾时无需弯腰大幅度探身，清运作业时直接向外抽出内桶即可倾倒清空，无需拆解框架任何紧固件，日常运维效率远高于常规直立内嵌式垃圾桶。框架四条支腿做了等长分段，前后腿跨距与左右腿跨距差值控制在合理范围，重心始终落在四脚支撑多边形内部，满载垃圾状态下抗倾覆余量充足。

　　内桶采用敞口斜切造型，桶身侧壁做网格压筋加强，在控制板材壁厚降低整体自重的同时，避免满载纸质、塑料垃圾时桶壁出现鼓胀变形，桶体边缘翻边处理，抽拉过程中不会剐蹭框架涂层。整套构件的棱角位置全部做圆角过渡，公共场所使用时不会磕碰划伤过往行人，金属基材表面做户外防腐喷塑处理，耐受日晒雨淋、环卫消杀药剂腐蚀，长期使用不易出现漆面脱落、基材锈蚀问题。

　　建模过程中先搭建框架方管的中心线骨架，同步校验支腿垂直度、横梁承载间距，再对内桶做抽壳与加强筋特征排布，预留桶体和框架之间的装配间隙，保证抽拉行程无卡滞，同时匹配户外铺装地面的常见平整度公差，支脚底端可搭配微调垫片消除地面不平带来的晃动。该结构兼顾公共区域投放便利性、清运作业效率与长期户外使用耐久性，可直接用于城市街道、产业园区、景区步道的环卫设施选型参考。
