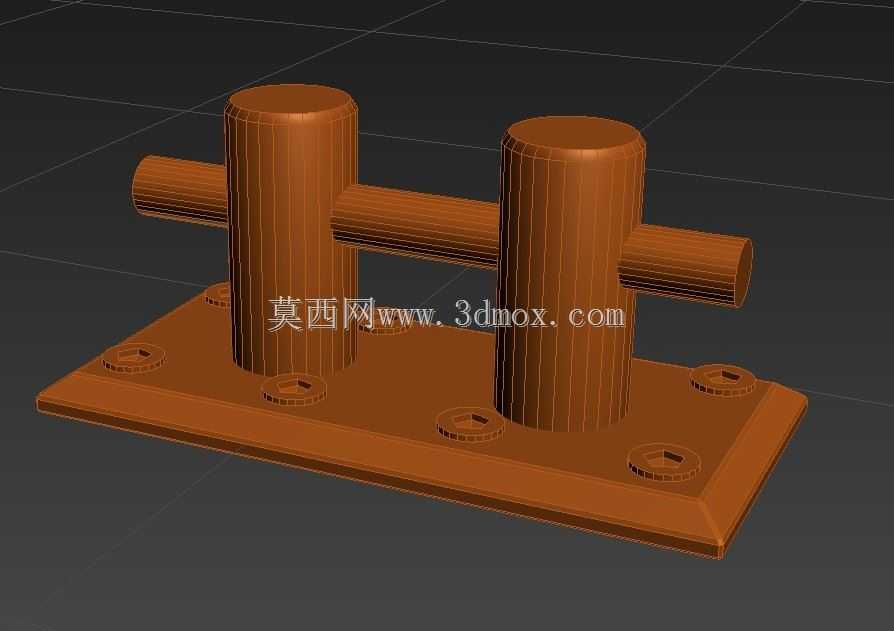

双柱横档码头系缆固定桩结构

　　这套双柱带横档的系缆固定件，面向内河小型码头、浮动趸船、临时作业泊位以及岸边装卸平台的缆绳拴系场景，承担船舶靠泊时的水平拉力约束与竖向防跳脱作用。整体采用一体式矩形安装底板承载，底板四角与柱脚周边均预留沉头紧固孔，可直接通过膨胀螺栓或预埋地脚螺栓固定在混凝土码头面层、钢构趸船甲板或焊接基座上；底板边缘做倒角过渡，既减少铸造应力集中，也避免现场安装时锐边划伤作业人员。

　　主体受力部分由两根直立圆柱桩和一根贯穿两桩的横向圆档组成。直立圆柱承担缆绳套挂后的主要竖向限位，圆柱顶面做封闭圆弧处理，避免缆绳在潮汐涨落、船舶晃动时从桩顶滑脱；横向圆档横穿两柱并向两侧外伸，形成前后两道阻挡，当缆绳因船位偏移出现斜拉、上挑时，横档可把绳圈限制在双柱之间的围合区域内，显著降低脱缆风险。相比单柱系缆点，这种双柱加横档的结构在多根缆绳同时挂靠时，还能通过柱间空间分隔绳股，减少不同缆绳相互缠绕、摩擦割伤的情况。

　　建模时按铸钢系船件的实际工艺思路处理：底板、立柱、横档之间采用大圆角过渡，避免直角交汇造成的铸造缩孔与受力裂纹；柱脚与底板结合处局部加厚，把靠泊冲击载荷扩散到更大的底板面积上，再经紧固孔传递到基础。横档与立柱的相交区域按连续实体融合，保证三维剖切后壁厚一致，便于后续生成铸造毛坯和机加工图纸。外形边界方面，底板长宽需覆盖立柱外侧并留出螺栓操作空间，立柱高度以满足常用化纤缆绳对折套挂、多层缠绕不越顶为原则；横档外伸长度控制在便于挂缆又不占用过多码头通行宽度的范围，紧固孔采用沉孔形式，使螺栓头埋入板内，保证底板与基础贴合面平整。

　　现场布置时，需结合泊位吨级、缆绳破断力和码头面层承载力校核桩间距与螺栓规格；模型中各孔位、柱径、横档高度均按可参数化调整的方式构建，设计人员可根据不同靠泊力修改立柱直径、底板厚度及孔距，快速派生适用于游艇码头、货运泊位或施工临时锚点的系列规格。
