半挂拖车JostA400支腿起落支撑结构

　　这套支撑结构对应半挂运输设备脱离牵引车头后的驻车承载场景，属于挂车端部标配的机械式支腿总成，原型参照Jost A400支腿的真实构型搭建，仅用于结构原理展示与装配关系校核，不替代原厂承载件的工程选型计算。

　　从现场使用逻辑来看，支腿布置在半挂车前端左右两侧，当牵引车与挂车摘钩后，操作人员通过侧边摇把输入扭矩，经内部齿轮副减速后驱动内管相对外管竖向伸缩，把挂车前部载荷传递到地面；重载工况下两支腿同步承载，避免摘挂后前端下沉、俯仰失稳，场地装卸货、长时间静置停放、挂车甩挂转运时都依赖该部件维持车身高度稳定。

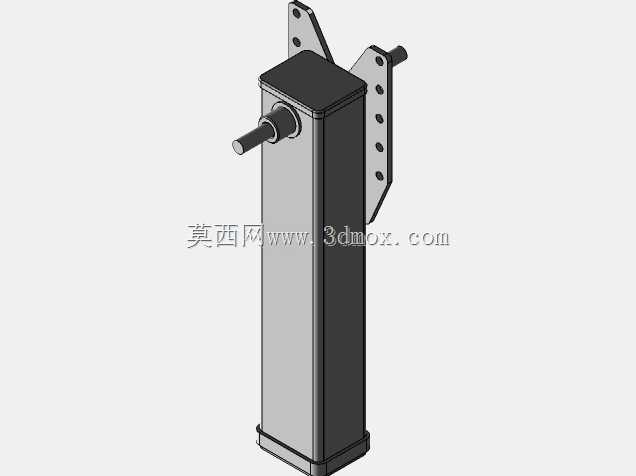

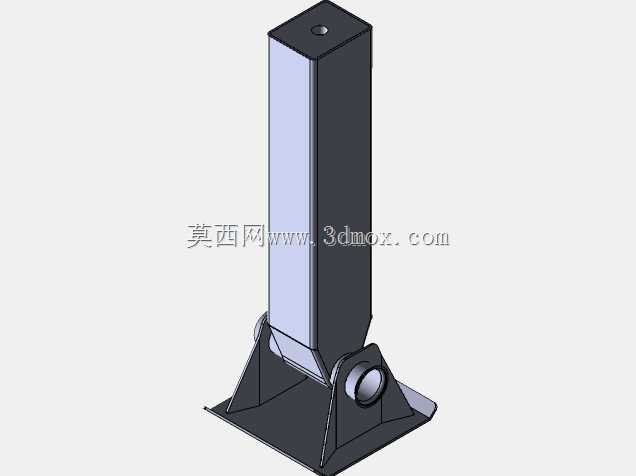

　　结构建模时先拆分内外两层方形套管：外层方管为固定承载段，上部通过带多组安装孔的折弯连接板与挂车车架纵梁栓接，连接板上的孔位间距、板厚折弯圆角都按实车装配边界还原，保证安装面与车架腹板面完全贴合；内层方管为活动伸缩段，底部铰接带大支撑面的脚掌底座，底座可随地面坡度小角度摆动，增大与地坪的接触面积，降低单位面积压强，避免软质路面支腿下陷。侧边伸出的摇柄输入轴保留了轴端扁位、限位端盖细节，摇柄未挂载时可收纳贴合支腿侧壁，避免运输途中剐蹭障碍物。

　　设计思路上优先保证竖向承载的传力路径顺畅：顶部安装板承受车架下压力，力流沿外管侧壁向下传递，经伸缩锁止机构传递到内管，最终由底部底座扩散至地面，所有焊缝位置、加强筋布局都避开应力集中拐角，外管侧面增设的横向抱箍用于伸缩行程限位，防止内管超程脱出。

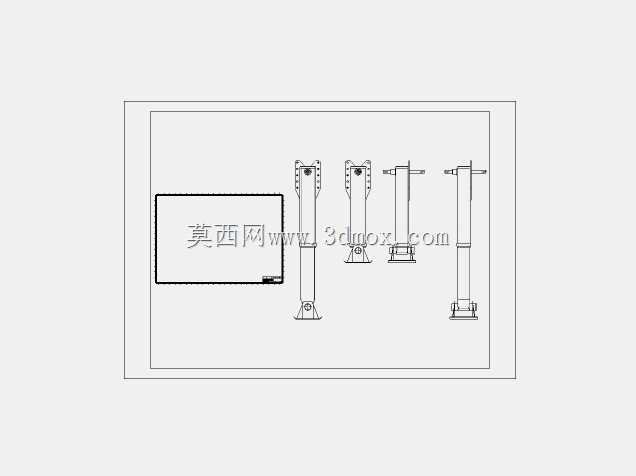

　　安装边界方面，支腿整体为竖向长条形布局，占用车架下方横向空间极小，两支腿横向间距匹配标准半挂前端梁宽，底座最低落地位置对应挂车满载驻车高度，完全收回后内管抬升至离地安全间隙，满足整车行驶通过性要求；建模时各零件的装配同轴度、滑动配合间隙都按实际装配关系约束，可直接用于支腿运动仿真、挂车总装布置干涉检查，也能作为同类驻车支撑装置改型设计的参考参照，帮助结构工程师快速核对支腿与车架、周边走线管束的空间位置关系，减少前期布置阶段的碰撞问题。
