泳池撇渣溢流系统构造三维展示

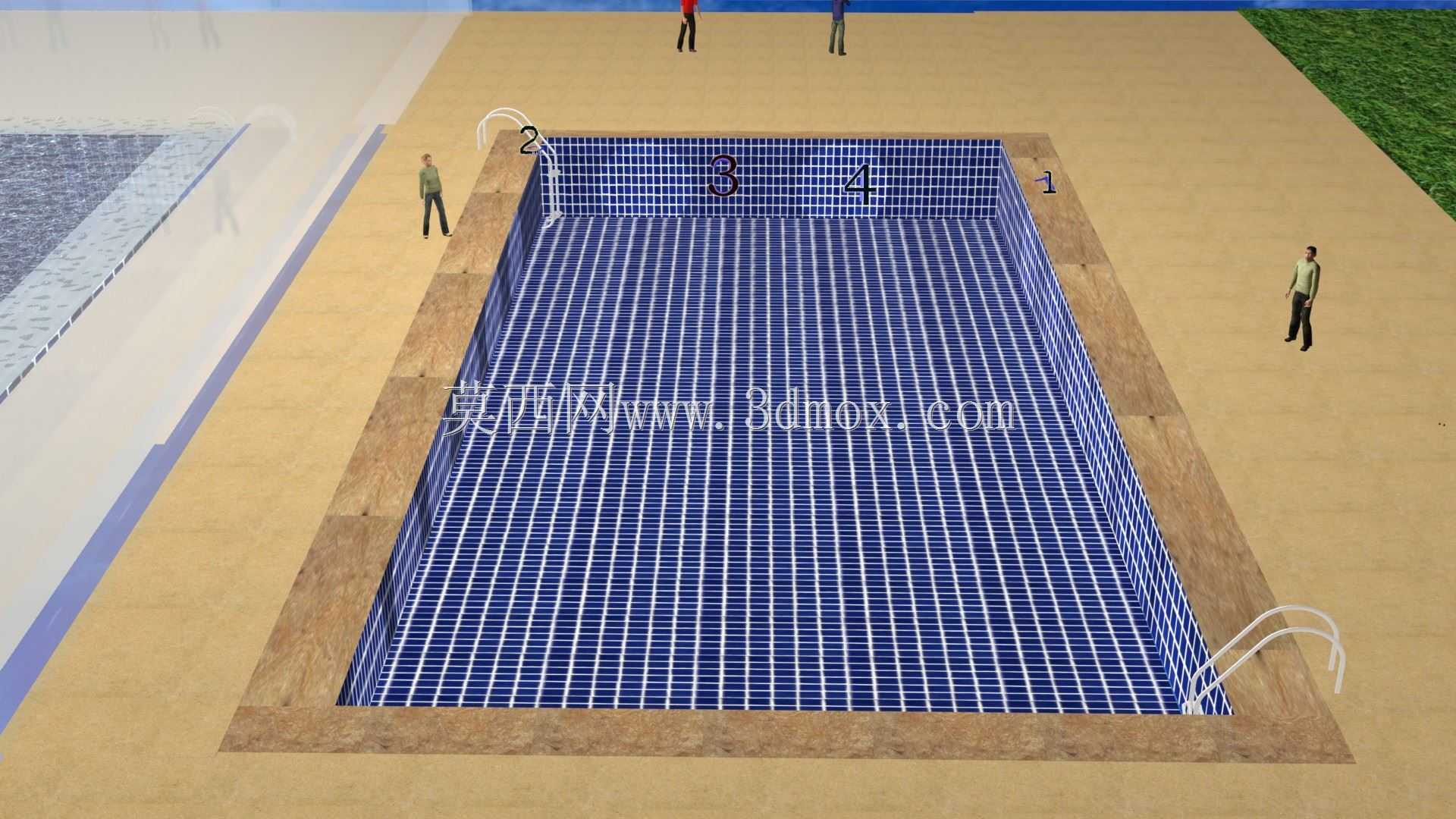

　　这套三维构造围绕竞赛及公共休闲泳池的水面清洁与循环回水需求展开，把撇渣装置、溢流回水通道和池体铺装边界放在同一尺度环境中表达，便于结构、给排水和景观专业在方案阶段核对接口关系。池体采用长方形钢筋混凝土池壳逻辑，内壁满铺蓝色小块瓷砖，瓷砖分格线在模型中按实际铺贴模数排布，可直接用于检查转角、收边和爬梯锚固点的视觉效果。池周设置宽幅硬质铺装岸区，岸面与水面之间的高差是整套系统的关键控制项：撇渣器开口位于池壁上部水线附近，依靠水面漂浮物随表层水流进入收集口，内部挡板形成水封并拦截落叶、毛发、油脂及浮渣，后续再接循环水泵和过滤管路。模型中标注的不同位置对应几种典型溢流与撇渣布置思路，包括池壁侧嵌式撇渣口、周边溢流沟、

　　端部回水以及拐角处管线衔接。溢流沟的作用不是简单排水，而是通过连续堰口让表层水均匀汇入回水管，避免短流和死水区，同时稳定泳池水位，减少波浪对岸边的冲刷。设计时需要先确定循环周期、池水表面负荷和管口流速，再反推撇渣器数量、堰口长度与接管管径；池壁厚度、找平层、防水层和瓷砖饰面厚度会直接改变开口净尺寸，若三维阶段不把这些构造层建出来，现场常出现管口被饰面压低、格栅盖无法平齐安装的问题。安装边界方面，撇渣器本体需在池壁浇筑或砌筑时预留洞口，喉管穿壁处要设置防水套管，外侧检修空间应满足取出滤网和清理浮渣罐的操作要求；溢流沟则要控制沟底坡度、排水沟宽度、盖板承载等级以及与岸面铺装的完成面关系。池岸两端配置扶梯，扶梯预埋座应避开撇渣口和溢流堰，

　　防止人流上下时干扰表层汇水，也避免检修阀门与扶梯基础碰撞。模型还以人物比例呈现池深、岸宽和开口高度，使设计者能够直观判断安全扶手位置、临岸警戒范围以及清洁设备行走路线。对建模人员而言，这类作品的价值不在于单一零件复杂度，而在于把池体土建、饰面、水处理接口和岸边设施整合为可校核的空间对象；在后续深化中，可继续补充管道坡度、设备坑、平衡水箱和回水母管，使方案从外观展示延伸到施工协调。
