多层立体鱼菜共生循环水养殖栽培装置

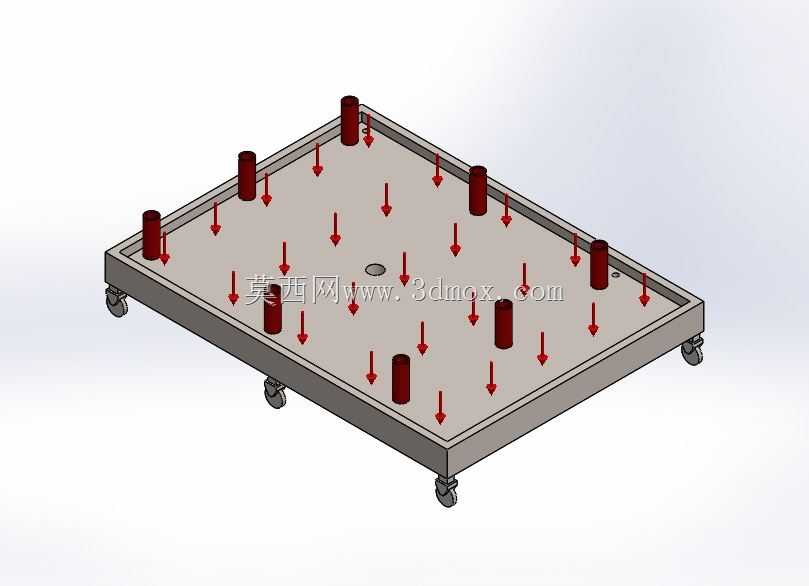

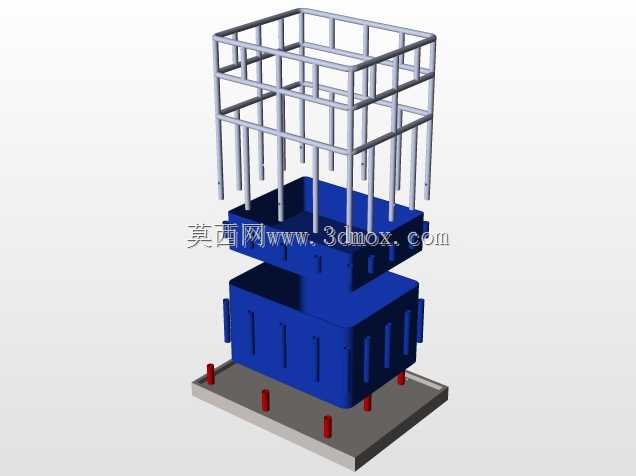

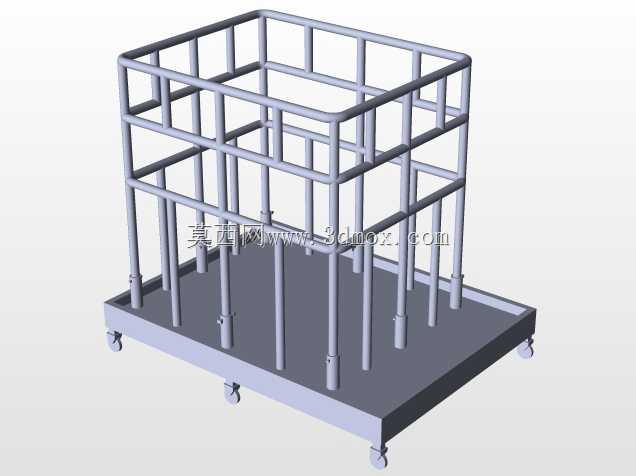

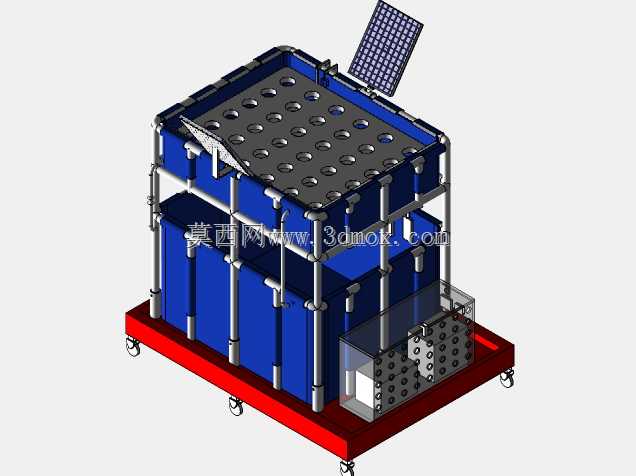

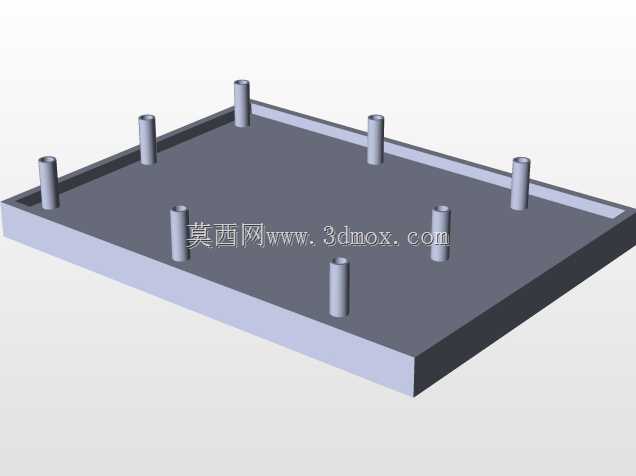

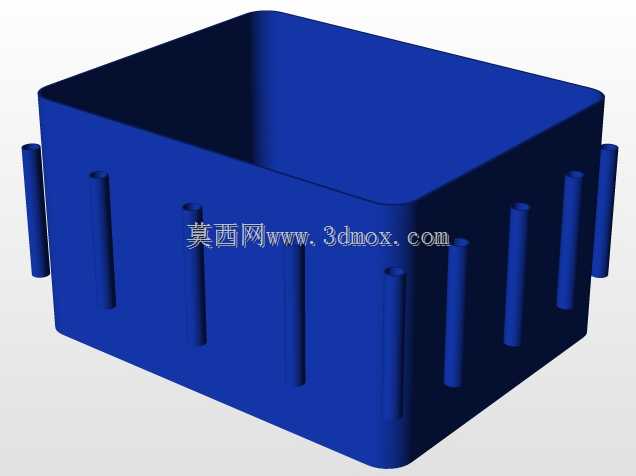

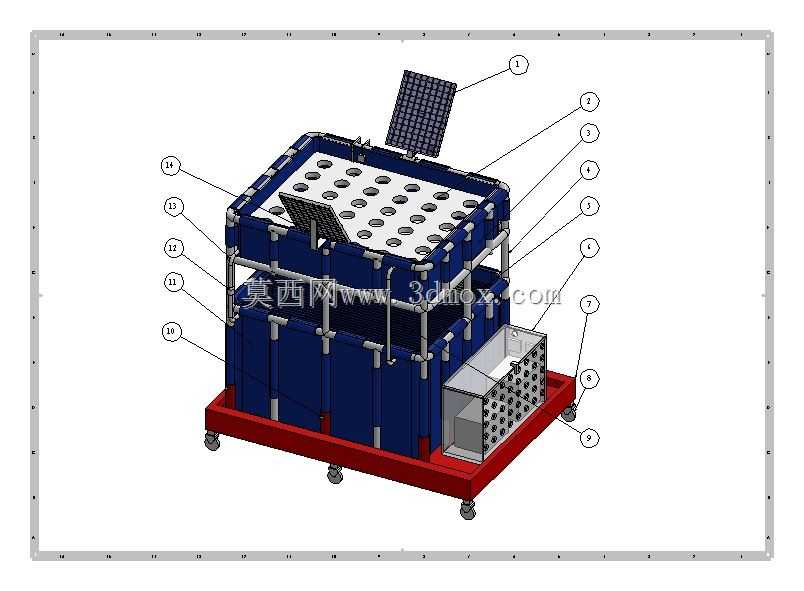

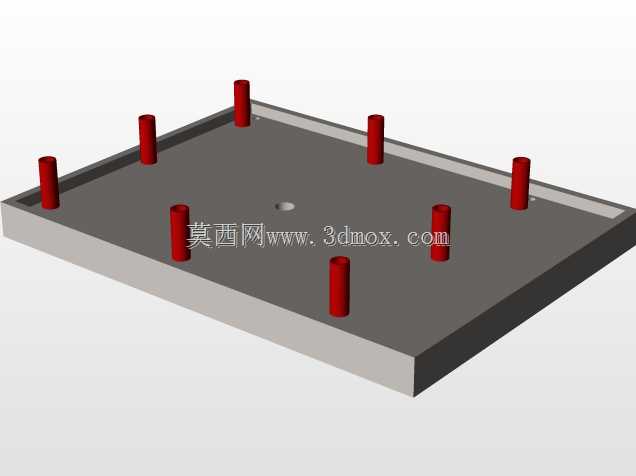

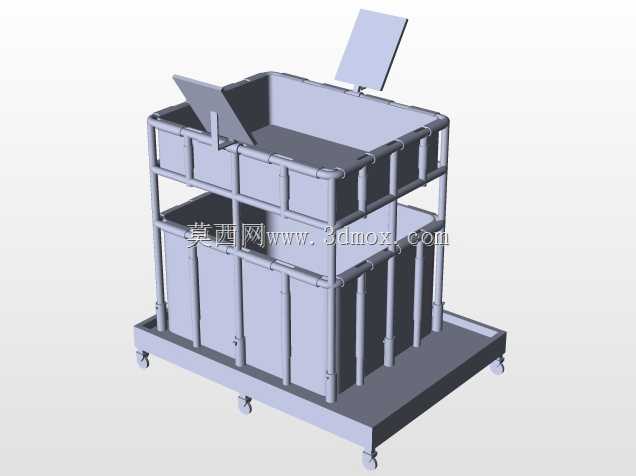

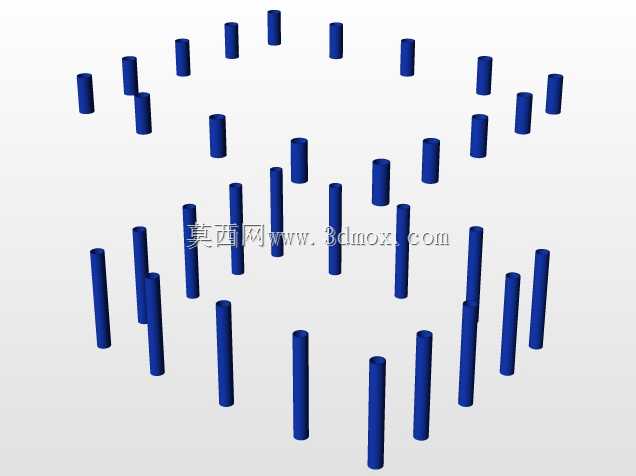

　　这套装置面向设施农业、都市阳台农业与科普教学场景，将水产养殖与水耕栽培整合在同一移动机架内，核心逻辑是利用养殖水体中的残饵与代谢产物为植物提供养分，植物根系与基质再对回水进行净化，形成闭环水循环，减少换水频次与外部水肥投入。整机采用分层堆叠布局，底层红色承托底盘作为安装基准，四角配置万向脚轮，可在温室、实验室、展厅等平整地面推移换位，底盘边缘预留围挡高度，承接管路滴漏与检修溢水，避免污染地面。下层布置多组蓝色储水与养殖单元，箱体沿机架立柱并排排布，相邻箱体间通过管路连通，水流经提升泵送入上层栽培区；机架采用圆管立柱与横向拉杆拼装，立柱在层间设置接头定位，承载蓝色箱体与上部种植盘的重量，管架外侧留出操作间隙，方便人员观察水色、

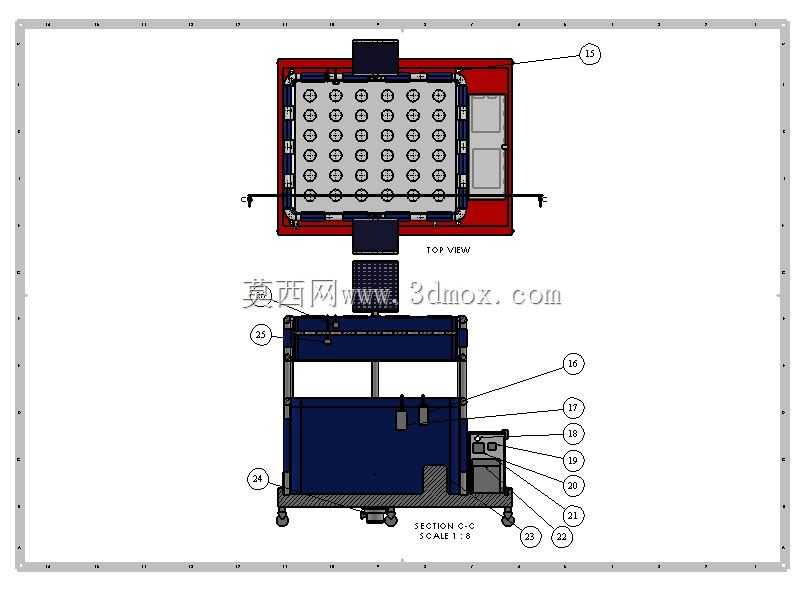

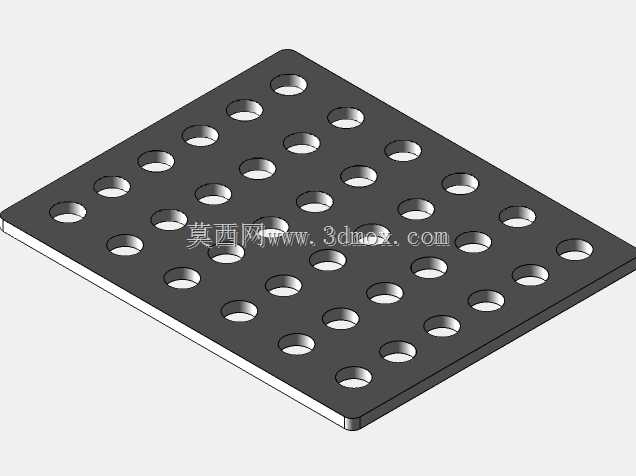

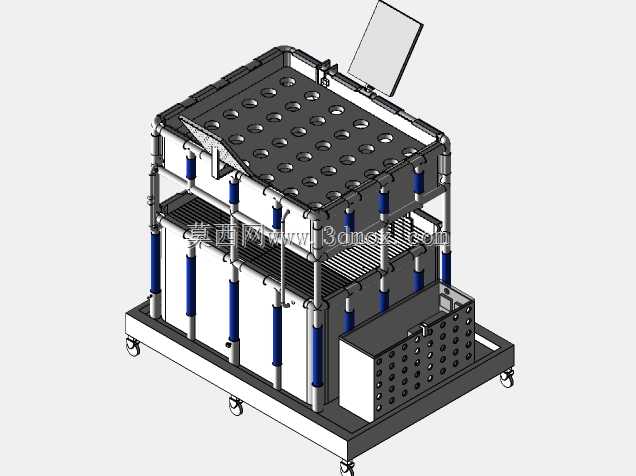

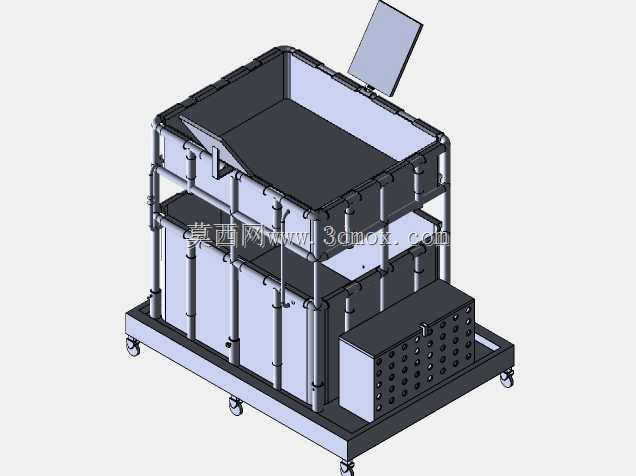

　　投喂与清理滤材。上层为带阵列定植孔的栽培盘，盘面均匀排布圆孔，用于固定定植杯与栽培基质，植物根系穿过孔位悬于回流槽上方，盘面一侧斜置光伏板，通过支架调整倾角，为水泵与控制元件提供辅助供电，适配无固定市电接驳的户外或半户外布置。栽培盘下方设置回流通道，回水经植物根系吸附过滤后汇入下层处理单元，装置端部集成带多孔面板的电控与过滤箱体，面板开孔用于布置开关、接线与通风，箱体内部可放置水泵、曝气组件与过滤填料，管路沿机架立柱排布并以管卡固定，减少悬空晃动。从安装边界看，整机长宽高按紧凑立体空间设计，竖向分层充分利用垂直面积，footprint 远小于平铺养殖池与种植槽；推移时需锁定脚轮并降低重心，外接进排水接口预留于箱体侧部，

　　补水与排污可通过阀门快速操作。结构设计上，蓝色箱体采用模块化拼接，单件可独立拆卸清洗，圆管机架无复杂焊接，装配关系清晰；栽培盘孔距兼顾叶菜与草本植物的根系伸展空间，光伏支架角度可随纬度调整。建模时需重点还原层间管路走向、脚轮安装位、定植孔阵列与箱体密封搭接关系，保证水循环路径在三维空间中连续可查，为后续工程出图、物料统计与现场组装提供依据。
