太阳能爆米花机立式机架结构设计

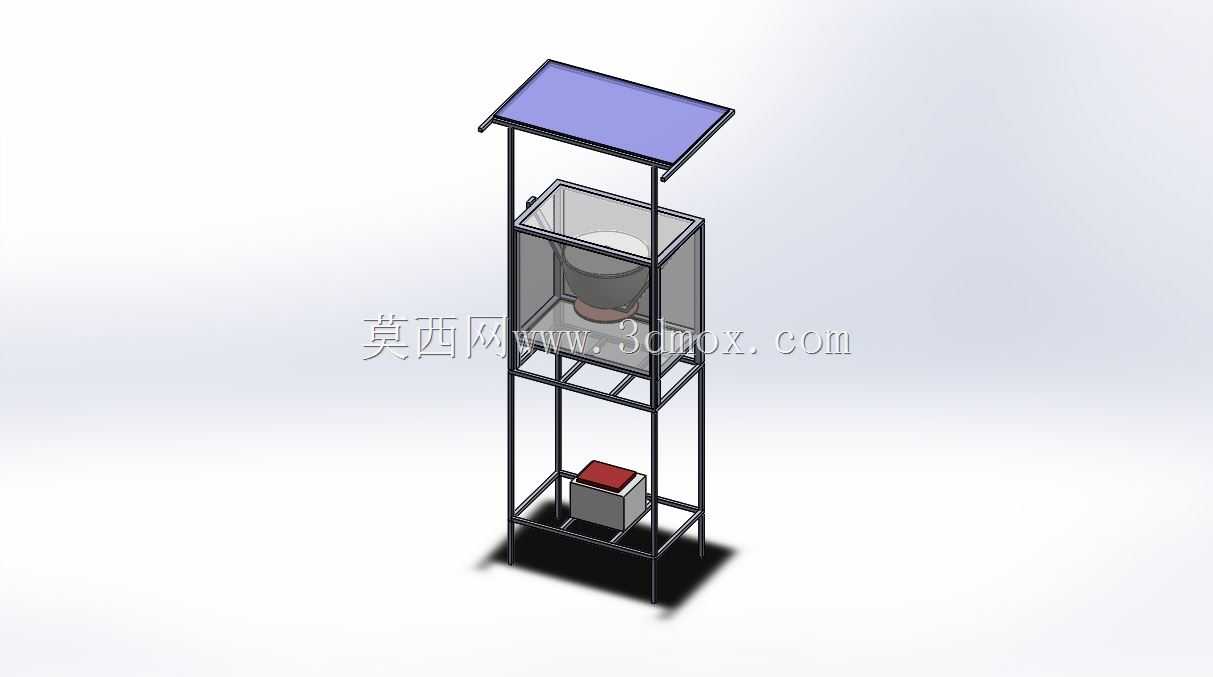

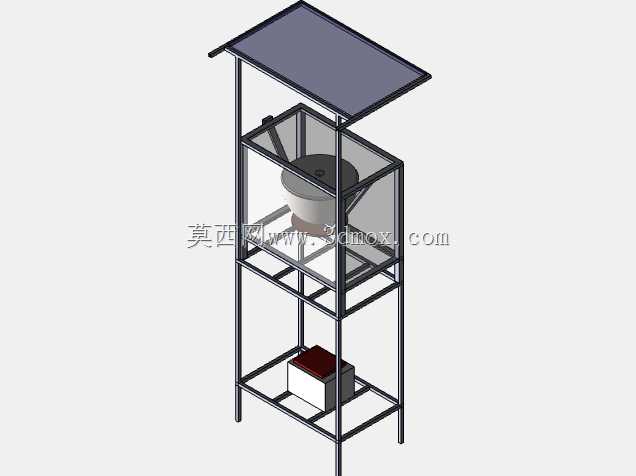

　　这套立式太阳能爆米花设备的结构方案，主要面向户外集市、景区临时摊点、无稳定市电的乡村加工点以及科普展示场景，用来替代传统依赖燃气、燃煤或者市电加热的小型爆米花加工装置。整机采用分层框架承载思路，把光伏采集、加热加工、储能供电三个功能模块沿竖直方向排布，既压缩了地面占用面积，也让设备在露天场地转运、就位时不需要额外搭建大面积支撑平台。

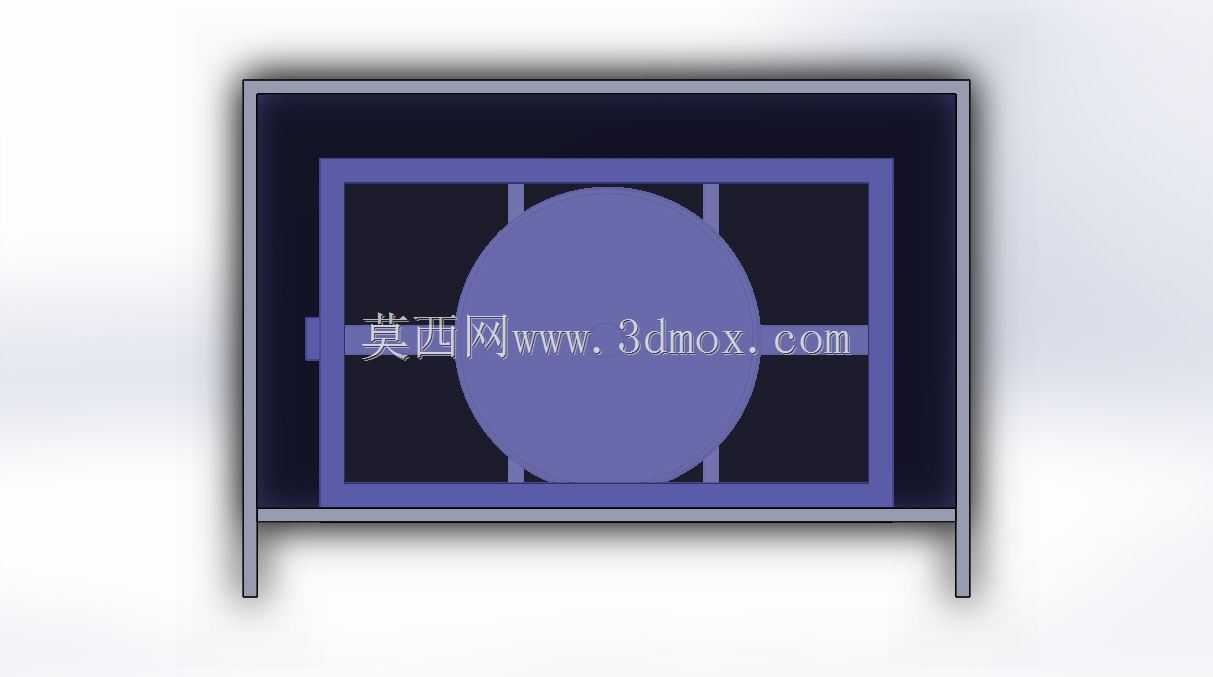

　　从实际使用逻辑看，顶部倾斜布置的光伏板承担日间光能采集任务，板件通过可调角度的支耳固定在框架最上端，倾角可以根据投放地区纬度做小幅调整，保证正午时段受光面尽量垂直于入射光线。光伏板下方留出通透空间，中部框架围成半开放加工舱，爆米花锅体居中放置，舱体四周采用透明围挡，一方面阻挡户外风直吹加热区域，减少热量散失，另一方面操作人员可以直接观察锅内物料膨化状态，围挡与框架之间采用快拆卡扣固定，日常清理残渣时能够整片取下。

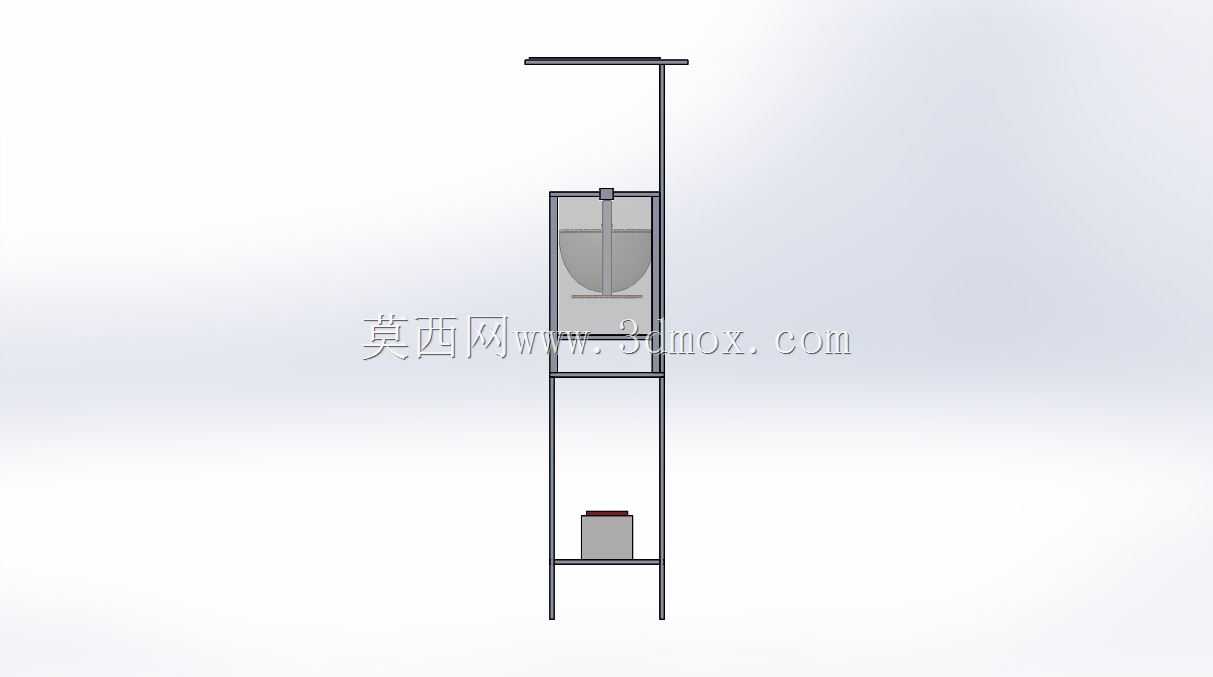

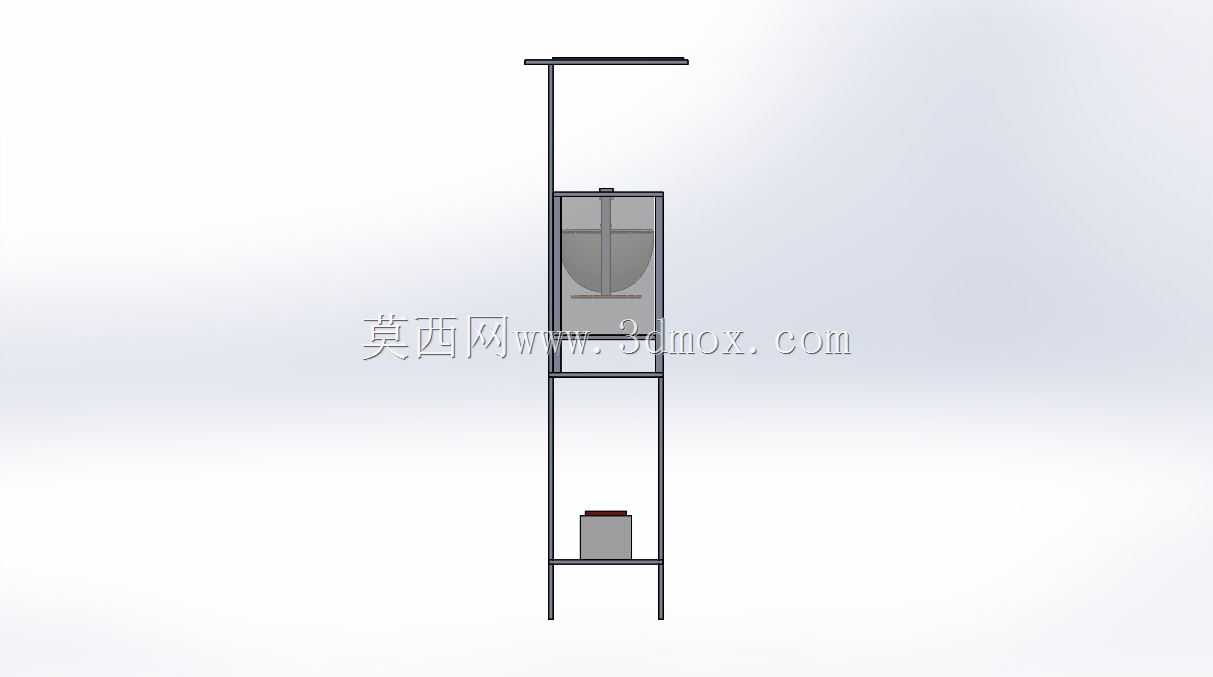

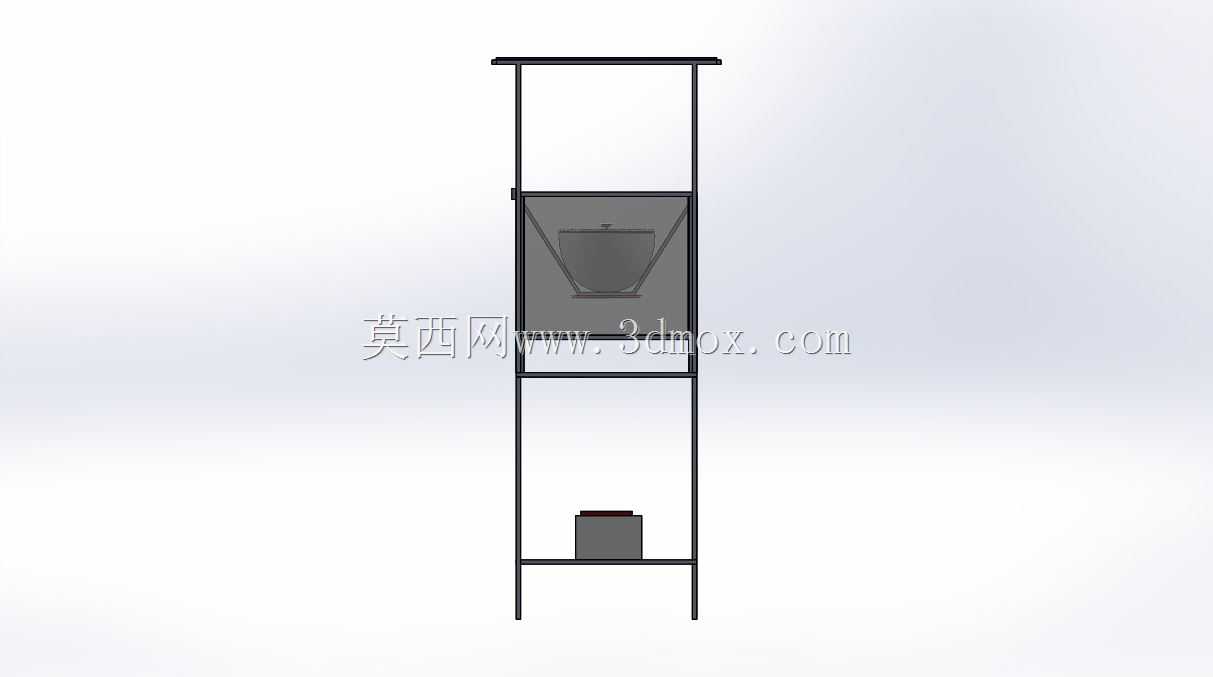

　　下部框架层用来放置储能电池与控制元件，电池盒独立安置在底层托盘上，远离上部加热腔体，避免热辐射长期烘烤电气部件，托盘边缘设置挡边，防止转运过程中电池移位。整机受力全部由方管焊接组成的空间桁架承担，四根主立柱从底部一直延伸到光伏板安装位，中间分层焊接横向横撑与斜向加强杆，加工舱位置的横撑密度更高，用来承载锅体、物料以及加热组件的静载与作业时的小幅振动。底部四根立柱底端可以选配脚轮或者固定地脚，在流动摊点使用时装上带刹车的脚轮，单人即可推动转场；在固定科普展区使用时更换为可调地脚，能够在不平整的硬化地面上调平整机。

　　结构设计过程中优先处理了热区与电区的隔离问题，加热锅体的安装位和底层电池仓之间预留了足够的竖向空气隔层，隔层位置不封死板材，利用热空气自然上升的路径形成对流，避免热量向下沉积。光伏板的支撑横梁没有直接和加工舱金属板硬连，中间加入隔热垫片，减少高温向光伏板背面传导，保证光电转换效率不会因为背板温度过高出现明显衰减。框架所有杆件的连接节点都做了圆角过渡，没有外露的尖锐焊缝，户外使用时人员频繁触碰也不会造成划伤。

　　外形边界上，整机竖直高度适配普通人站立操作的视线与抬手高度，操作人员不需要弯腰就能完成投料、取锅、清理的动作；顶部光伏板的外轮廓尺寸略大于下部框架投影，雨天时能够为中部操作区遮挡大部分雨水，板件四周伸出的檐边也让滴落的雨水顺着框架外侧流到地面，不会直接淋到加工舱与电池仓。整机占地面积控制在小型摊点可接受的范围内，宽度和深度都满足普通三轮车货箱装载要求，转场时不需要拆解光伏板以外的部件，两人配合即可完成装车。

　　在功能匹配上，这套结构把能源自给和食品加工两个需求整合在同一机架内，不需要外接电源线缆，也不用携带燃气罐，在禁明火的景区、校园活动场地适用性更强。框架的模块化分层也方便后续维护，加热组件、电池、光伏板三个部分都可以独立拆卸更换，某一部件出现故障时不需要整体拆解机架。加工舱的透明围挡同时兼顾卫生防护，露天环境下能够阻挡浮尘落到膨化食品上，符合户外食品加工的基本卫生要求。整机的配重重心落在底层框架范围内，即使顶部光伏板伸出，受风载荷作用时整机也不会出现倾翻，底部横撑进一步降低了整体重心，在户外阵风环境下作业稳定性有足够保障。
