多层斜置陈列置物货架结构设计

　　该结构面向门店、仓储辅助区、样品间及工具物料暂存场景，核心用途是将零散货品、样件、包装物料或作业工具按层分区摆放，减少地面堆垛带来的取放混乱。整体采用窄高立式布局，正面宽度控制在900mm左右，侧向深度约300mm，总高度接近2400mm，适合沿墙面布置；在通道宽度有限的门店后场或小型仓储间内，这种小进深方案能够显著降低占地，同时利用上部竖向空间增加陈列容量。

　　层板采用前低后高的斜置形式，货品靠自重向后贴靠，前排物品不会轻易滑落，使用者从通道侧即可看清各层标签与物料轮廓。相比水平层板，斜层结构在小件商品、盒装样品、画册资料及轻型工装件展示中更利于目视识别，补货时也可直接将物品沿斜面推入，操作路径短。背部设置竖向支撑与限位构件，侧板、背板和层板之间通过折边、螺钉或插接位组合，既保证层间定位，又避免薄板受载后产生明显翘曲。

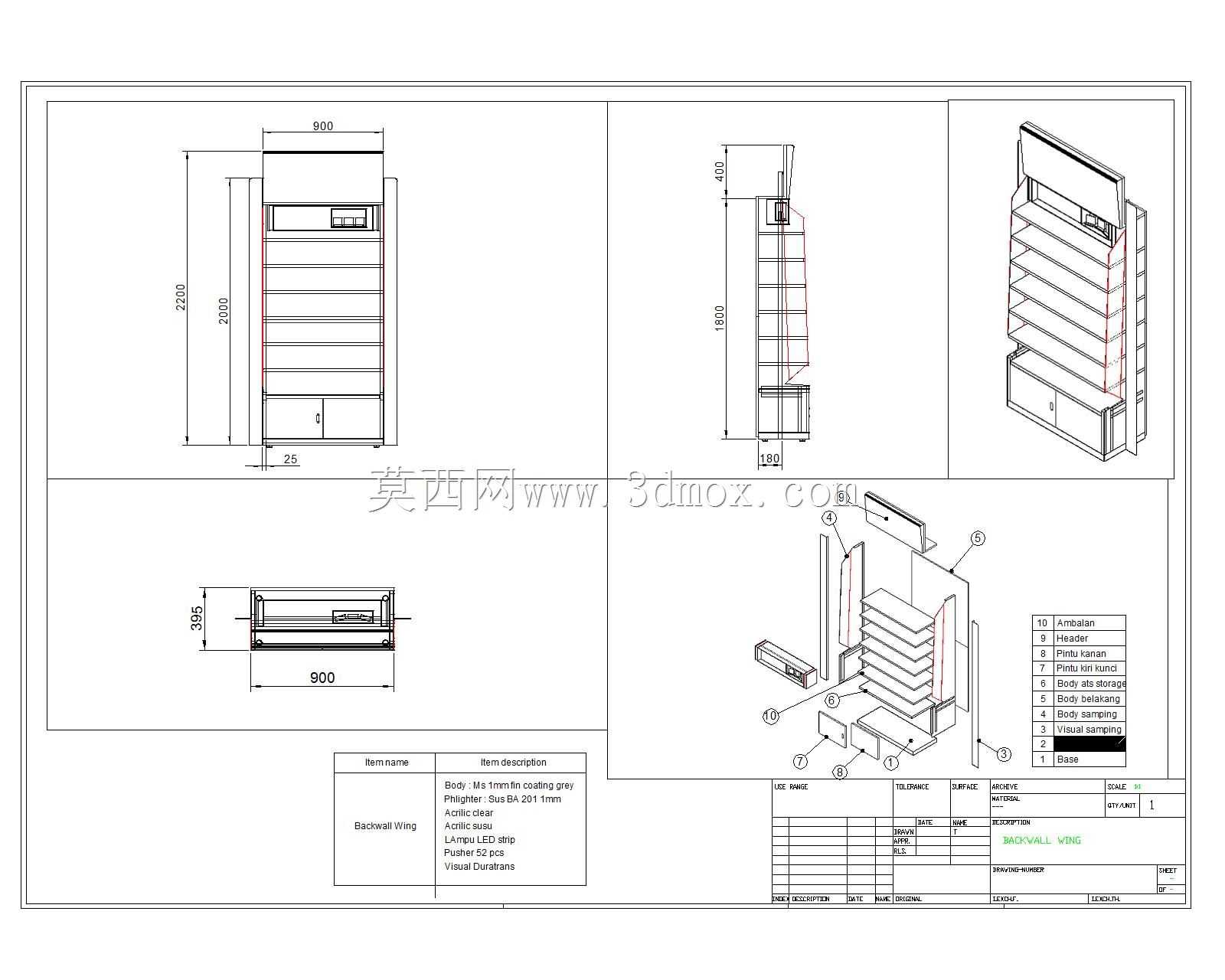

　　建模时先确定地面安装边界：底部柜体落在平整地面上，后背宜贴近墙面或设置可靠拉结，防止高位取放时架体前倾。底部封闭柜段可用于存放周转率较低的备品，柜体上方连续布置多层斜板，顶部再设置封板和照明安装位。图纸中同时表达了正视、侧视、俯视及轴测分解关系，侧板开孔、层板搭接边、背部加强件和底柜门板的位置均有明确标注，便于后续拆图展开。

　　结构受力上，竖向载荷由两侧板和背部框架传递到底座，层板前缘需控制悬臂长度，后端搭接边承担主要弯矩。若用于较重金属件，应加大板厚或在层板下方增加折边肋；若用于纸品、包装件或轻型商品，则可优先采用薄板折弯方案以控制重量。安装阶段需关注架体垂直度、层板间距一致性以及底柜门扇开合空间，侧面还应预留与墙面、立柱或相邻货架的安全间隙。整体结构没有复杂传动部件，制造以钣金折弯、裁切和装配为主，维护点集中在连接紧固件与层板支承位，适合需要快速落地、空间利用率较高的陈列与暂存工况。
