带脚轮可移动皮带输送线结构

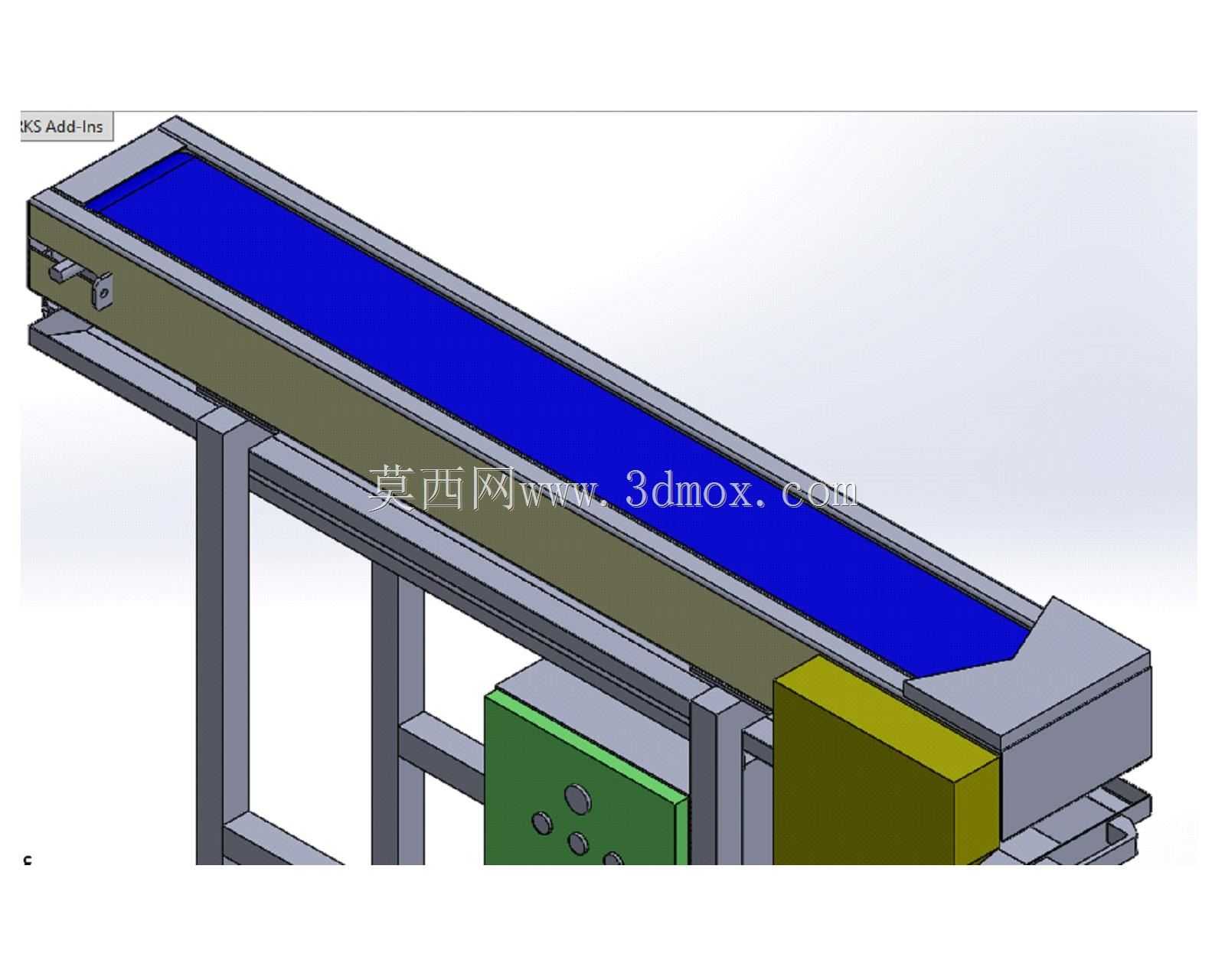

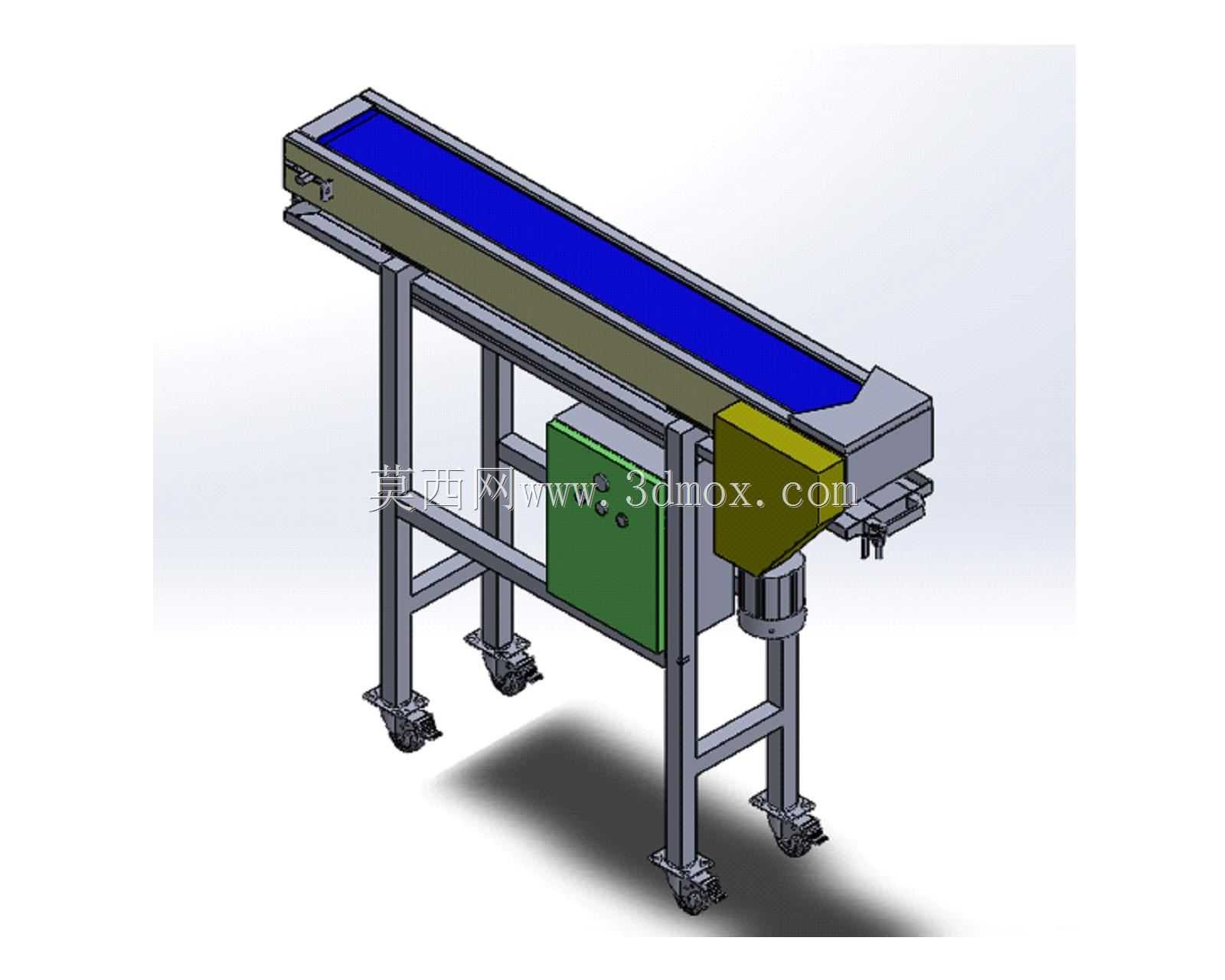

　　该套输送设备采用长条形皮带承载形式，主体由输送槽体、蓝色皮带面、端部滚筒、驱动单元、下部机架、可调支腿及移动脚轮组成，适用于车间内部工序间的短距离物料转运。设备整体沿长度方向布置，输送面保持平直，端部设置导向与承接结构，可在物料进入或离开时减少卡滞，适合箱体、袋装件、小型零部件以及装配过程中的半成品流转。

　　从实际使用场景看，这类移动式输送线常见于电子装配、包装整理、仓储分拣、机加工上下料以及临时生产线布局中。与固定安装的输送设备相比，带脚轮结构能够根据产线节拍、工位位置和场地通道变化快速调整摆放方向，也便于在设备检修、车间改造或多品种小批量生产时转移使用。机架下方支腿承担主要承重，脚轮则提供移位便利性，在定位后可通过支撑件或制动结构保持稳定，避免运行过程中出现晃动。

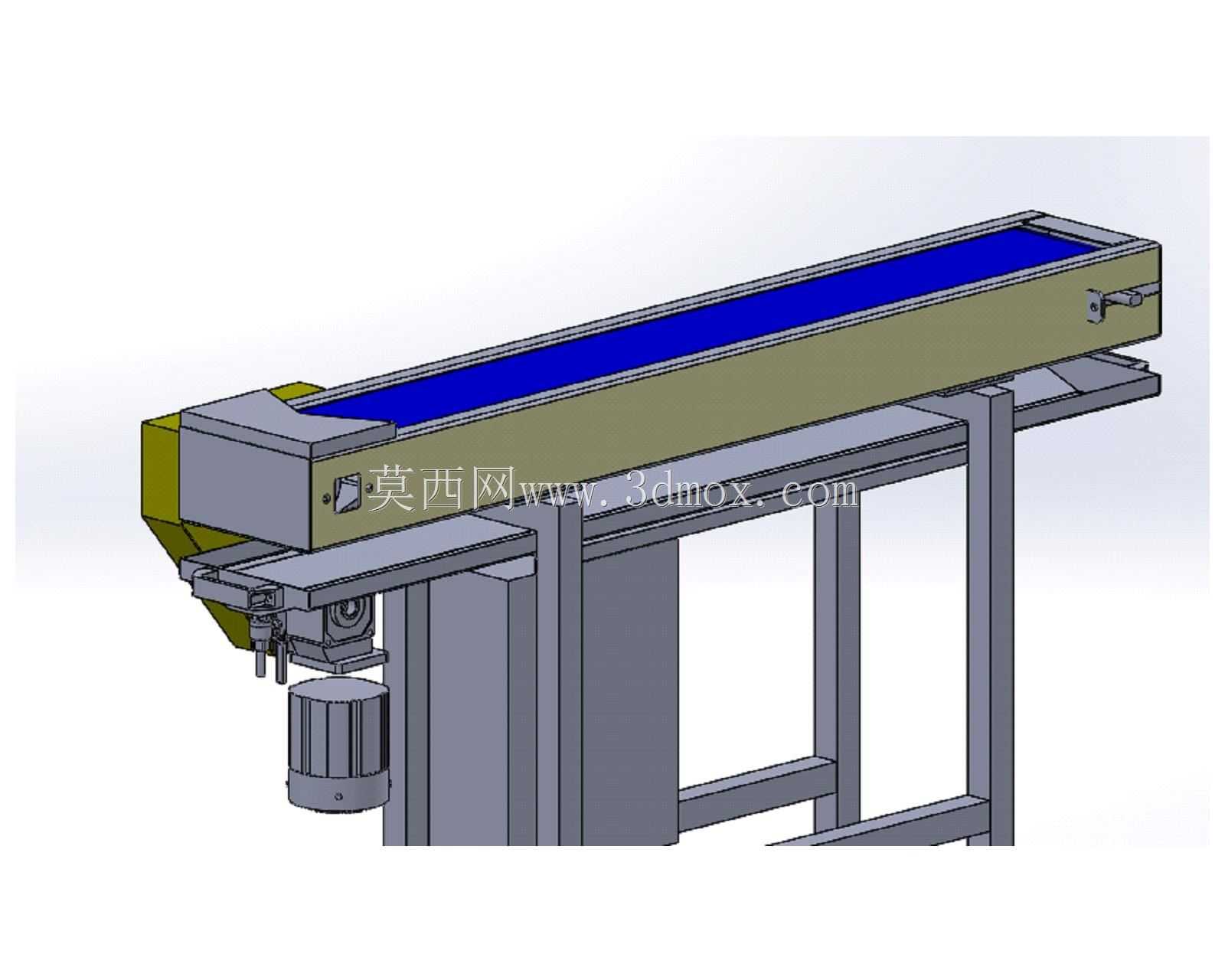

　　结构设计上，输送段采用槽形边框约束皮带运行轨迹，两侧型材或折弯件形成连续导向，既能限制皮带横向偏移，也能为上部承载提供刚性支撑。皮带工作面宽度在整体宽度中占比较大，能够适应多种规则外形物料；端部滚筒区域保留张紧与包覆空间，便于后期维护时调整皮带松紧。驱动部分布置在输送线一侧下方，通过电机与传动组件带动滚筒运转，这样的布置方式可减少端部占用空间，同时使设备重心下移，提高运行稳定性。

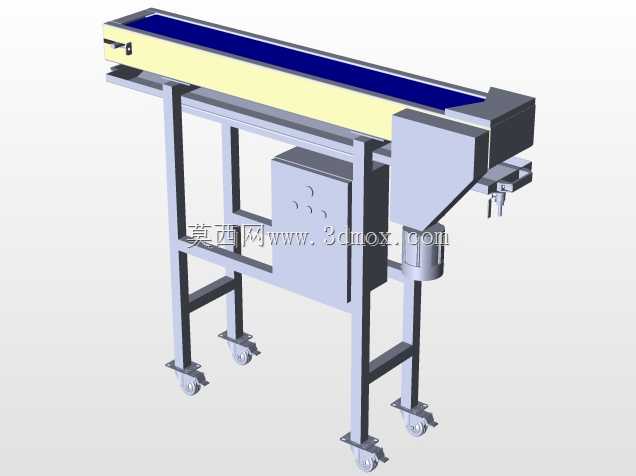

　　下部机架采用方管或型材焊接、装配组合的思路，竖向支腿与横向连杆形成稳定框架，支腿间距沿输送方向合理分布，可控制长机架在满载状态下的挠度。靠近驱动端的位置设置防护罩或电机安装座，使动力部件与输送区域明确分隔，既方便接线与检修，也能降低人员接触运动部件的风险。设备出料端设有斜向导料结构，物料离开皮带后可平顺过渡到工作台、周转箱或下一段输送线。

　　在安装边界方面，建模时需要重点控制输送面高度、整机长度、皮带宽度、支腿落地范围以及驱动箱外凸尺寸。长度方向应预留滚筒张紧调节量，宽度方向需考虑电机、接线盒和脚轮支架所占空间，高度方向则要结合作业人员操作高度及前后设备对接高度确定。若用于自动化线体串联，还应校核输送面与上下游设备的高度差、端部间隙和物料过渡角度；若用于人工工位，则应保证两侧通行空间和脚轮制动位置不受遮挡。整体结构兼顾移动灵活性与输送稳定性，适合作为可重构车间中的通用输送单元。
