射击器180度转向弧形侧板结构

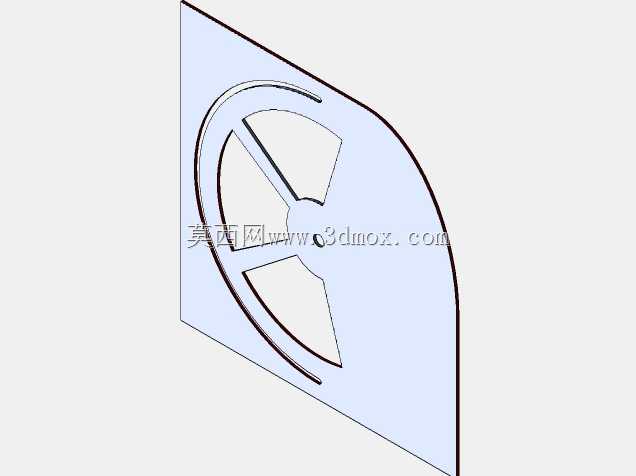

　　该侧板属于手持发射类装置的侧向承载与导向构件，整体采用薄板轮廓成型，主体为近似直角梯形的平板结构，一侧保留直边用于贴合主机身侧壁完成定位，相邻边设置为连续外凸圆弧，圆弧曲率与装置前端发射组件的回转轨迹相匹配，使安装在板体上的发射部件能够沿圆弧导向槽完成180度范围的角度偏转，无需整体转动机身即可调整射击朝向，适配掩体后侧向探身、狭窄空间多角度瞄准等使用场景，减少操作人员暴露面积。

　　板体中部开设三段式扇形镂空窗口，窗口由中心轮毂、三条径向加强筋和外围环形导向槽构成：中心轮毂预留轴孔，用于穿装发射组件的回转轴，保证转动副的同轴度；三条径向筋沿圆周均匀分布，既将环形区域分割为三个减重空腔，降低板件整体自重，又在薄板上形成连续的传力路径，抵消发射瞬间的侧向冲击载荷，避免板体发生翘曲变形；外围的双道同心圆弧槽构成导向轨道，发射组件的滑动销轴嵌入槽内，回转过程中销轴沿槽面滑动，约束转动轨迹，防止角度调整时出现径向窜动，槽体两端设置限位止点，将偏转行程严格限制在180度，避免过度转动拉扯内部连接线路。

　　设计阶段优先考虑薄板件的工艺可行性，所有外轮廓和内镂空边缘均采用平滑曲线过渡，无尖锐内角，既方便激光切割或数控铣削一次成型，也减少应力集中导致的开裂风险；板体厚度统一，安装直边上预留对应主机壳的螺钉孔位，孔位间距与机身侧框的安装柱完全对齐，装配时无需额外修配即可直接贴合固定；圆弧边缘与机身前端外罩的曲面保持齐平，装配后无突出棱角，避免操作时勾挂衣物或装备。

　　从安装边界来看，板体直边长度对应机身侧面的安装区间，圆弧最外点不超出装置前端的最大外径，扇形镂空的开口范围完全覆盖发射组件的摆动空间，转动过程中部件与板体无干涉；中心轴孔的位置经过回转半径校核，发射管在0度到180度的任意角度下，管口都不会与板体边缘发生碰撞，同时环形导向槽的槽宽与滑动销轴的直径采用小间隙配合，既保证滑动顺畅，又能吸收发射时的振动，维持射击角度的稳定性。该结构将导向、承载、减重、防护多项功能集成在单块侧板上，在控制零件数量的同时满足大角度转向射击的使用需求。
