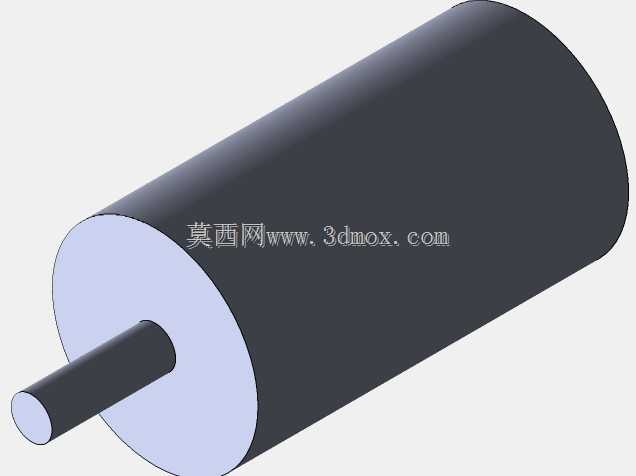

同轴圆柱带轴辊筒类演示构件

　　该构件采用大直径圆柱主体与单侧伸出细轴的同轴布局，整体几何关系围绕同一回转中心建立，适合在结构方案沟通、运动干涉检查、装配关系演示以及基础回转件教学场景中使用。从实际设备用途看，这类带轴圆柱件常见于输送线、张紧机构、导向支撑、卷绕装置和实验台架中，主体圆柱面承担接触、承托、张紧或绕转作用，伸出轴段则用于与轴承座、联轴器、支撑侧板或驱动端形成定位连接。

　　建模时先确定主回转轴线，再按径向尺寸区分大筒体外圆、端面和细轴外圆，各段保持连续同轴关系，能够避免后续装配中出现偏心、跳动或轴孔不对中的问题。圆柱主体长度与直径比例决定了构件在整机中的占位边界：较长筒体适合宽幅物料通过或较大接触面支撑，短粗筒体则更偏向刚性承载和紧凑布置。伸出轴的直径、长度和台阶位置需要结合支撑跨距、轴承宽度、锁紧件空间以及拆装路径校核，轴端不能与相邻护罩、机架或传动件发生干涉。

　　端面与轴肩的过渡区域是结构检查重点，实际加工中通常需要关注圆角、倒角、配合长度和表面粗糙度；若用于高速或载荷波动场合，还应进一步考虑轴颈热处理、筒体壁厚、动平衡余量以及键连接方式。模型在外观上保留了简洁的回转体特征，没有加入复杂肋板或异形外壳，这种处理有利于设计者把注意力集中在轴线位置、径向包络、支撑间距和装配顺序上。

　　在设备布局阶段，该类构件的外圆最低点、最高点和轴端极限位置都应纳入安装边界检查。筒体下方需预留物料通过或皮带包角空间，两侧支撑处要保证轴承座安装面与轴线平行，轴伸端则要留出联轴器装拆和维护工具操作距离。若作为从动辊使用，筒体表面可根据工况扩展包胶、滚花、沟槽或耐磨层；若作为主动辊使用，则可在轴端补充链轮、带轮、键槽和锁紧结构。

　　该演示结构虽然造型简单，却覆盖了回转类零件设计中常见的同轴度、支撑方式、载荷传递和外形包络问题。对于三维建模人员，可将其作为轴类与筒类组合建模的基础练习；对于设备选型人员，可据此快速判断辊筒直径、轴伸方向和支撑位置是否满足整机布置；对于结构设计人员，则可在该几何基础上继续细化轴承配合、密封、挡圈、紧固和驱动连接，使演示构件逐步转化为可加工、可装配、可维护的实际零部件。
