电动摩托车轮毂摇臂集成结构设计

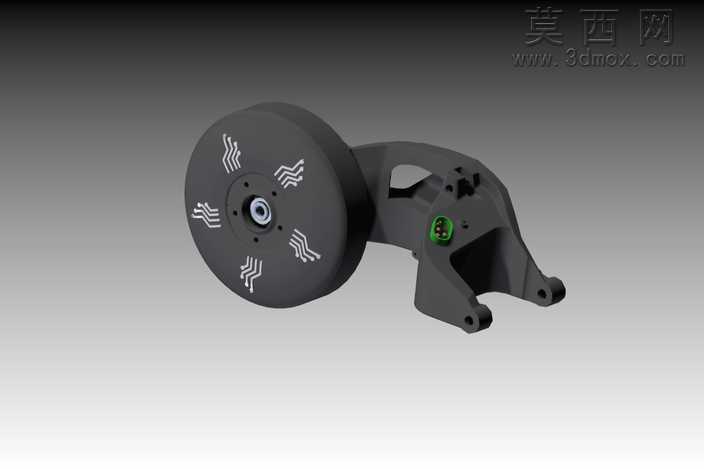

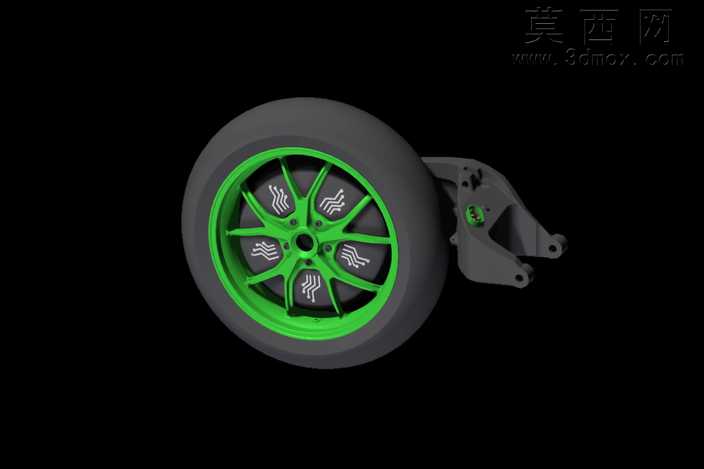

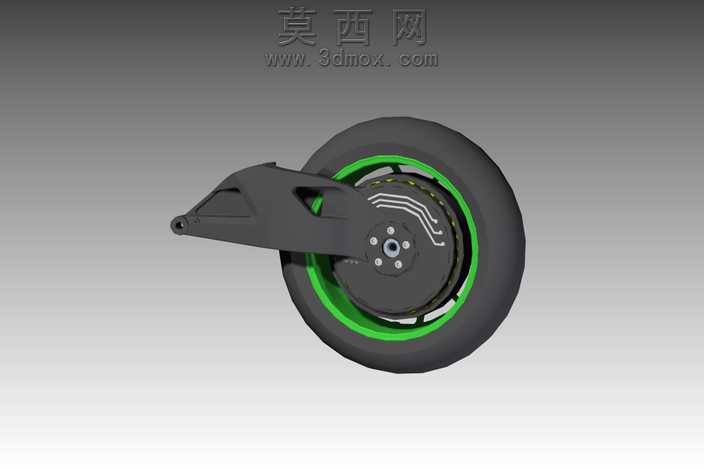

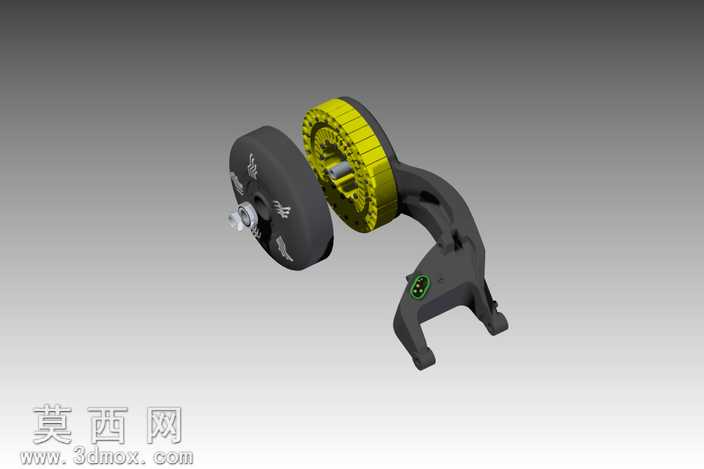

本作品为电动摩托车配套的轮毂摇臂集成三维设计方案，建模阶段采用参数化建模逻辑搭建整体装配结构，首先完成轮毂主体的曲面构建，针对多辐条造型做曲率连续优化，每根辐条表面的导流纹理通过投影曲线做切除拉伸成型，保证造型辨识度的同时兼顾结构减重需求。轮胎部分采用实体建模搭配纹理贴图模拟橡胶胎面的防滑纹路，胎侧做圆弧过渡处理还原真实轮胎的装配贴合度。摇臂部分作为连接轮毂与车架的核心承载部件，建模时严格按照受力分布做壁厚设计，铰接安装位预留标准轴承装配孔位，孔位周边做加厚凸台处理提升局部结构强度，摇臂表面的加强筋布局遵循载荷传递路径设计，避免应力集中问题。材质渲染阶段，轮毂辐条部分赋予高光亮面绿色烤漆材质，调整反射粗糙度参数模拟金属漆面的通透质感，轮辋边缘做哑光金属材质区分层次，还原铝合金基材的磨砂质感；轮胎部分赋予深黑色哑光橡胶材质，添加细微凹凸纹理模拟橡胶表面的颗粒触感；摇臂部分赋予深灰色铸钢材质，调整金属度参数还原铸造件的哑光金属质感，安装孔位内壁做高亮金属处理模拟机加工面的光洁效果。整体装配采用同轴心、重合等标准配合关系，轮毂与摇臂的铰接位保留合理转动间隙，模拟真实车轮的转动自由度，所有零部件的装配公差按照两轮车零部件行业标准设定，确保结构可直接对接后续工程化验证。设计过程中优先考虑部件的集成化需求，将轮毂电机安装位与摇臂连接结构做一体化整合，减少额外连接部件的使用，在保证结构强度的前提下降低整体重量，同时兼顾后期装配维护的便捷性，铰接位的拆装空间做预留设计，方便后期轴承更换等维护操作。渲染场景采用纯黑背景突出产品主体，打光采用三点布光方案，主光从侧上方打亮轮毂亮面漆面，辅光补全摇臂暗部细节，轮廓光勾勒轮胎边缘轮廓，充分展现不同材质的质感差异与结构细节。
