方锥形不锈钢钣金接料斗结构设计

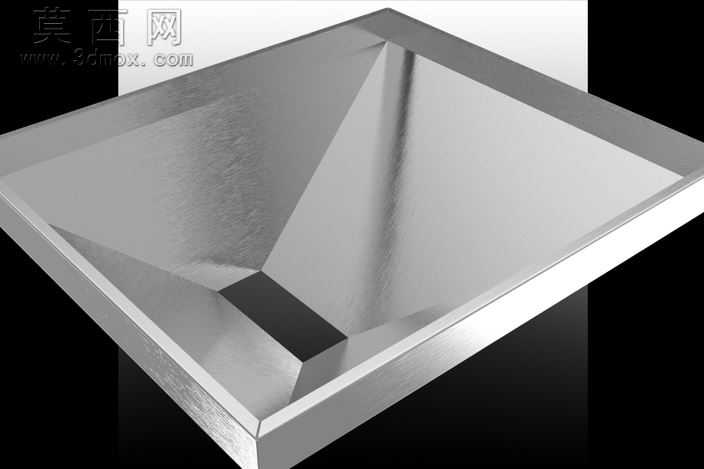

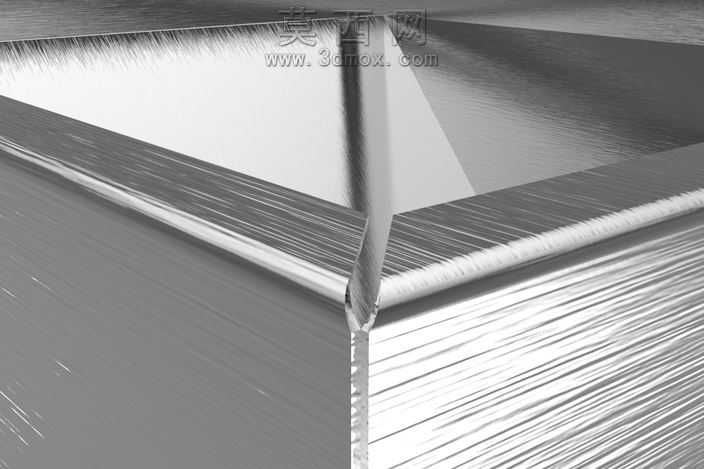

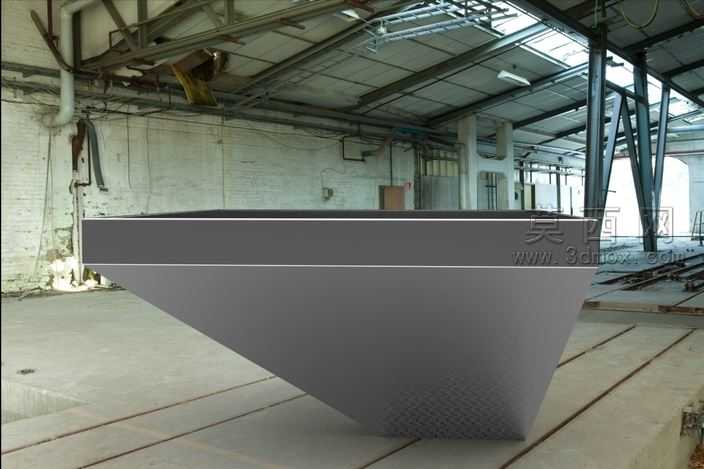

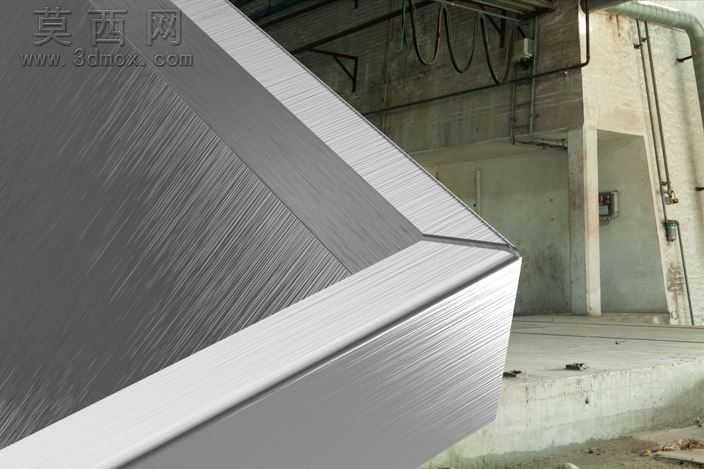

本作品为方锥形不锈钢钣金接料斗三维模型，建模过程严格遵循钣金加工工艺逻辑，首先在三维建模环境中绘制上下两端的方形轮廓草图，上端为大尺寸方形进料口，下端为小尺寸方形出料口，通过放样折弯特征生成锥形主体的基础钣金结构，建模时预先设置符合不锈钢板材加工的折弯半径、折弯扣除参数，确保后续展开下料的尺寸精度完全匹配实际冲压折弯加工需求。模型的法兰翻边结构采用边线法兰特征制作，进料口四周的外翻边设计用于料斗与机架的安装固定，翻边处的折弯角度、边长参数均参考通用钣金安装规范设定，出料口的直边段同样做了收边处理，避免板材锐边外露同时提升接口处的结构强度。材质渲染阶段选用拉丝不锈钢材质，调整材质的反射粗糙度、金属度参数，还原真实不锈钢板材的拉丝纹理与金属光泽，渲染时添加柔和的环境光与定向光源，突出钣金折弯处的棱角过渡与曲面光影变化，清晰展现锥形料斗的立体结构与表面质感。结构设计上，整体采用等壁厚不锈钢板材制作，锥形斜面的倾斜角度经过合理计算，既保证物料依靠自重顺畅滑落不积料，又控制整体高度适配常规安装空间，四个斜面的拼接处做了无缝贴合处理，对应实际加工中的焊接拼缝位置，建模时预留了焊接工艺所需的拼接余量，避免加工时出现尺寸偏差。设计思路围绕工业场景的接料、导料需求展开，摒弃多余装饰结构，所有特征均服务于功能实现与加工可行性，模型可直接导出钣金展开图用于激光下料、数控折弯等加工工序，也可作为自动化产线物料输送系统的配套构件进行装配验证，整体结构简洁规整，折弯工艺性好，无复杂难加工特征，适合小批量冲压折弯生产，能够满足食品加工、物料分拣、工业除尘等多个场景的导料接料使用需求。
