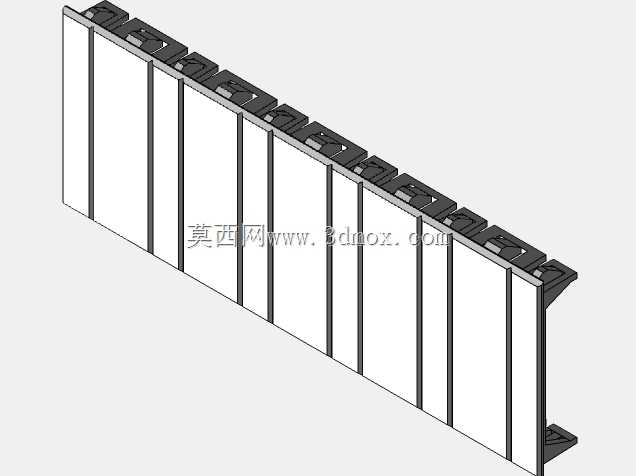

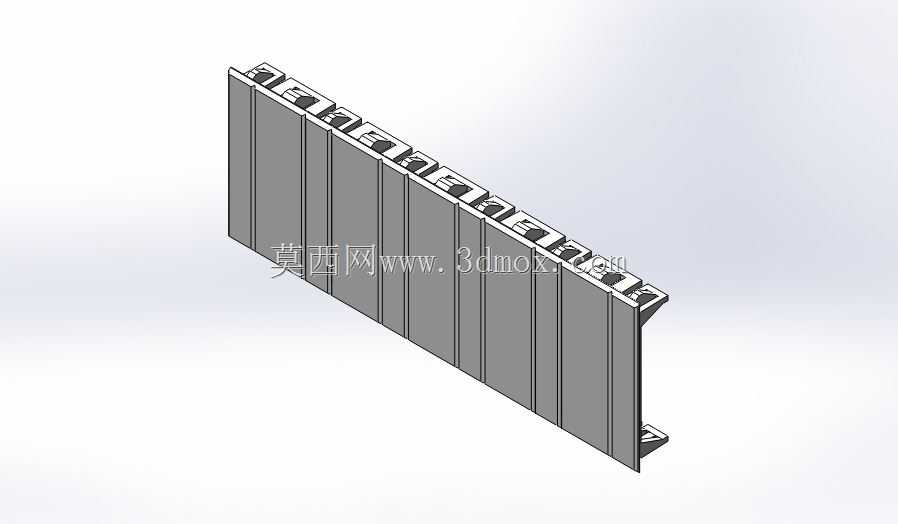

微型断路器箱空位封堵挡板结构

　　在低压终端配电柜体的装配与运维场景里，导轨上排布的微型断路器往往无法一次性占满整排安装位，剩余的空置模数孔位既会露出柜内带电接线端，也容易落入灰尘、金属碎屑，甚至引发运维人员误触风险，这款空白封堵条正是为覆盖MCB安装盒的空置区域开发的配套结构件。从结构设计逻辑来看，整件完全遵循终端配电常用的导轨模数体系，单条挡板对应标准断路器的模数宽度，可根据柜内剩余空位数量灵活裁切或多件拼接，适配不同回路排布后的剩余间隙。挡板主体采用长条形薄壁立板结构，板面做等距竖向加强筋排布，在控制整体壁厚、降低材料消耗的前提下，大幅提升长条形板材的抗弯折刚度，避免长期使用后出现板面翘曲、变形凹陷的问题。安装配合端的卡扣结构完全匹配标准DIN导轨的卡装尺寸，

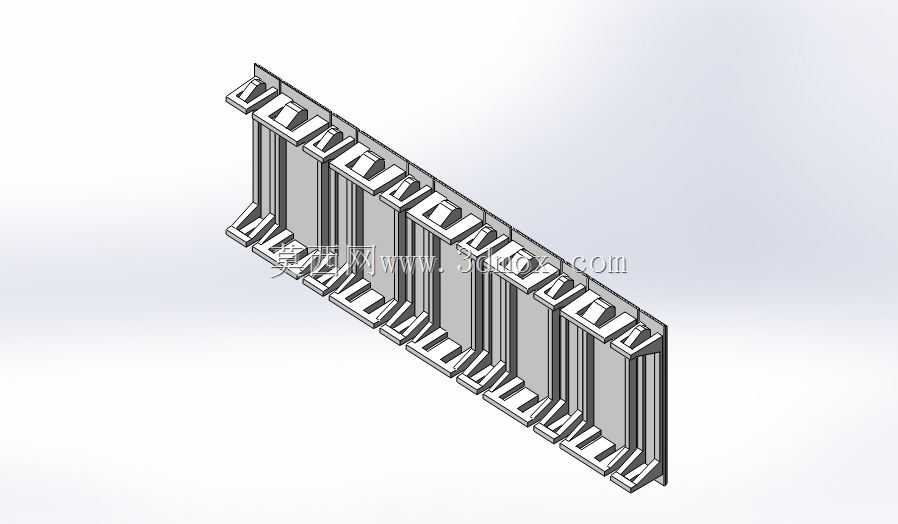

　　顶部预留的卡钩可直接扣入导轨上沿，底部弹性卡脚对准导轨下沿按压即可完成锁定，无需额外螺丝固定，现场装配时徒手即可完成拆装，后续回路扩容时也能快速取下挡板替换为断路器，运维调整效率远高于固定式封堵面板。外形边界方面，挡板装入后正面与相邻微型断路器的操作面基本齐平，不会突出柜内安装平面干扰箱门闭合，侧边的拼接止口在多块挡板并排使用时可互相贴合，消除相邻件之间的拼接缝隙，避免粉尘从接缝处进入柜内。板面整体无外露开孔，背部预留的避让槽刚好跨过导轨与接线端子的凸起区域，不会和已装断路器的接线螺钉、进出线电缆产生干涉，适配绝大多数标准终端配电箱的安装空间。在实际工程应用中，这类封堵条既用于新建配电柜出厂时的空位规整，让柜内布线排布整齐美观，

　　也用于旧配电改造回路调整后的空位补全，满足低压配电柜体的防护安全规范，避免异物进入带电间隔带来的安全隐患。建模过程中完整还原了卡钩的弹性配合间隙、加强筋的排布厚度以及拼接止口的配合尺寸，结构细节完全贴合实际量产件的装配逻辑，可直接用于配电柜体的布局校验、装配模拟与配套件选型参考。
