多面折角立式触控显示屏结构

　　该结构围绕立式多面显示终端的外壳与安装界面展开，主体采用三段折角式面板布局，可在同一设备上同时承载正面交互、侧向信息展示与辅助功能区布置。折角形态并非单纯造型处理，而是为了适应展厅导览、商场导购、自助查询、公共空间信息发布等场景中，用户从不同方向接近设备时的视线角度。面板之间通过连续折弯形成稳定的盒体骨架，减少额外拼接件，也有利于控制装配累积误差。

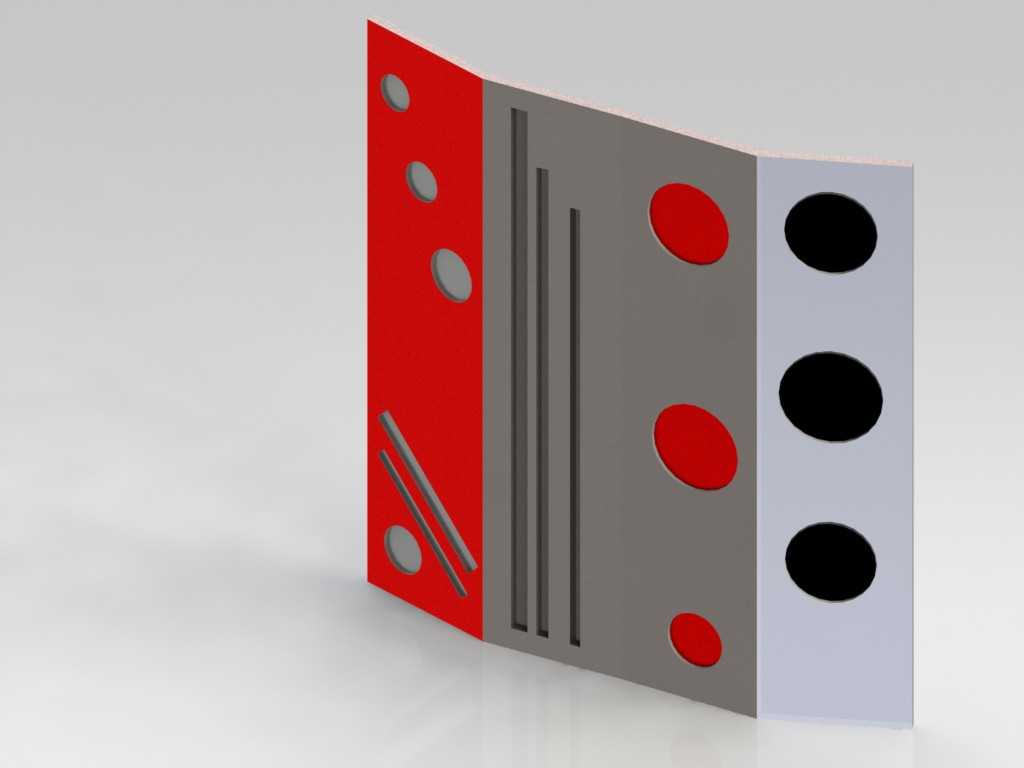

　　从功能分区看，正面灰色区域预留了长条形开槽，可作为散热风道、状态指示条、拾音孔或隐藏式走线槽使用；红色侧板分布有大小不同的圆形开孔，能够布置物理按键、状态灯、扬声器、感应模块或维护口；浅灰端面设置三个竖向排列的大圆孔，适合安装圆形旋钮、急停按钮、摄像头模组或通风组件。各孔位在建模时均以独立特征表达，孔径、孔距和边距关系清晰，后续调整开孔规格时可直接编辑草图，不必重建整体曲面。

　　外形边界方面，模型呈现窄高立屏比例，底部可延伸连接底座、立柱或台面支架。折角面板的展开宽度需要结合钣金折弯系数核算，折弯线附近避免布置靠近边缘的孔位，防止冲压或折弯时产生材料拉伸变形。圆形开孔与折弯边之间保留足够安全距离，长槽端部采用圆弧过渡，降低应力集中。对于需要批量加工的外壳，面板厚度、折弯半径、止裂槽和焊接让位都应在详细设计阶段进一步明确。

　　安装思路上，内部可沿折角背部设置显示模组固定柱、控制板安装位和线缆通道。显示屏若布置在较大平面上，背部需预留液晶屏边框、驱动板、电源模块和维护空间；侧向开孔区域则可与主控板、音频模块或传感器对应，使线缆沿折角内侧竖向汇集到底部。该布局能让设备在不增加占地面积的情况下获得更多交互面，也便于在公共区域形成多角度可见的信息触点。

　　实际使用中，这类立式屏常放置在人流交汇位置，外壳不仅承担防护作用，还要兼顾维护便利性。模型中的分面关系可指导前维护或后维护方案：若屏幕从正面装入，面板四周需预留压条和螺丝孔；若采用背部检修，则后侧应设置可拆盖板或铰链门。底部与支架连接时，应校核重心是否落在支撑范围内，尤其折角侧安装较重模块后，需要通过配重、加宽底座或增加固定脚来保证稳定性。

　　建模过程中，折角面、开孔面和槽位特征保持了明确的几何层次，适合用于结构干涉检查、外观方案评审和钣金展开参考。设计人员可在此基础上补充显示窗口、玻璃面板、密封胶条、安装螺柱、底封板及内部支架，使概念造型转化为可加工的终端设备结构。
