立式移印工装执行头三维结构

　　该结构对应小型移印设备中的执行端总成，常见于电子外壳、塑胶面板、金属铭牌、日用小件表面的单色图案、标识与字符转印工序。设备在产线中承担把蚀刻钢板上的油墨图案，经胶头拾取后压印到工件表面的动作，适合平面或轻微弧面工件的局部装饰与标识加工。

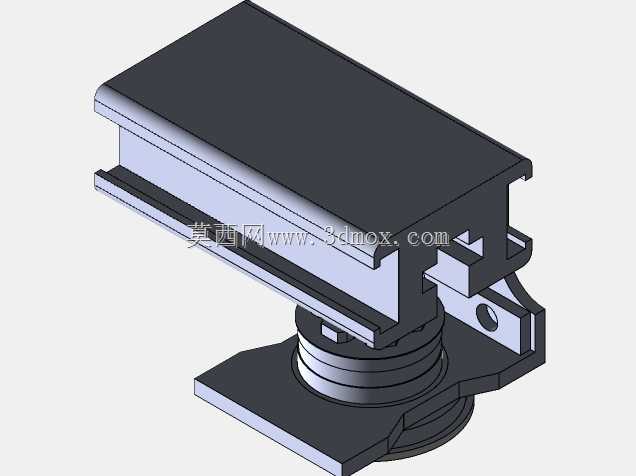

　　从结构组成看，上部为横向布置的移印工作头，主体呈长条块状，顶面设置多条平行凸筋与凹槽，用于安装胶头固定座、刮刀组件或行程调节件；侧面预留有小孔和凸轴结构，可作为铰接、限位、传感器触发或紧固件安装位置。头部一端形成阶梯状加厚区域，用于承受胶头下压时的弯曲载荷，避免悬臂位置在反复压印过程中产生明显变形。

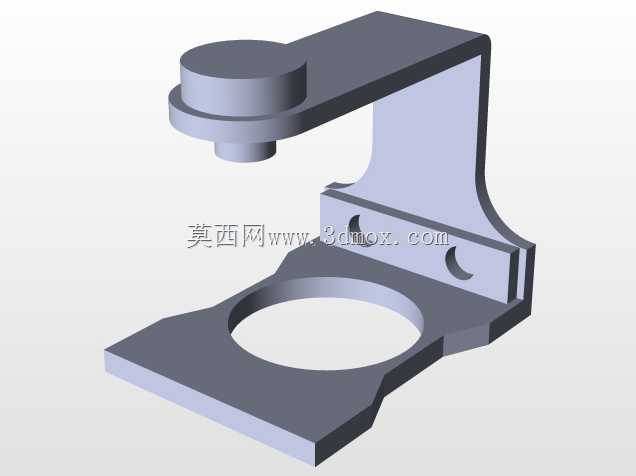

　　下部采用单立柱支撑形式，立柱为细长圆杆，底部通过带台阶的套筒与设备底座或升降机构连接。这种布置把上部横置工作头抬升到操作高度，既为下方工件夹具、输送带或定位治具留出空间，也方便操作人员取放工件。立柱轴线与上部工作头形成近似T形布局，压印力沿立柱方向传递时路径较短，横向偏载则由上部块状本体和立柱连接区域共同承担。

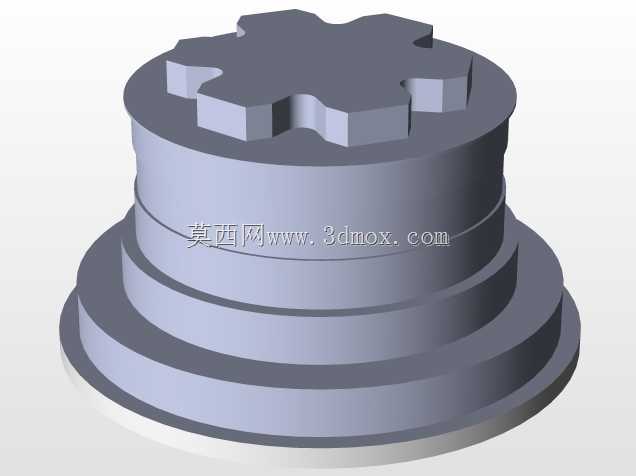

　　设计思路上，该类执行头需要兼顾往复运动、胶头换位和压印高度调整。上部块状构件的平行槽道可用于导向和位置微调，使胶头在取墨、转印、回位之间保持稳定轨迹；侧面凸轴可配合连杆、摆臂或气缸驱动，实现胶头的翻转、横移或下压动作。底部阶梯套筒不仅增加立柱根部接触面积，也为轴承、衬套、锁紧螺母或升降滑块提供安装边界。

　　在外形尺寸与安装边界方面，模型整体高度明显大于上部工作头宽度，属于立式窄幅结构，布置时应在工作头左右两侧预留刮刀、油盅和钢板安装空间，下方则需根据工件高度预留夹具与取放区域。立柱直径、套筒外径和头部厚度决定了设备的刚性基础，若用于高频连续生产，应重点校核立柱根部、头部悬臂端以及凸轴连接位置的疲劳强度。

　　实际建模时，上部槽体、孔位和台阶面需要保持清晰的装配关系，圆柱立柱与底部套筒应保证同轴约束；横向工作头与立柱交接处宜结合实际焊接、螺接或一体加工方式处理。该结构可作为移印机单机设计、自动化印刷线工位改造以及专用标识工装开发的直接参考。
