这套扭转受力演示工装的结构设计,核心是直观呈现扭矩作用下多支撑构件的形变传递路径,在职业院校力学实训课堂、机械基础教研演示场景中,可配合手动扭转加载动作,让观察者清晰看到扭矩从顶部加载盘向底部固定基座传导时,不同构型支撑腿的弯曲、扭转变形差异,也可作为小型扭矩测试台的前置原理验证样件,用于校验异形支撑结构在周向剪切载荷下的应力分布预判结果。

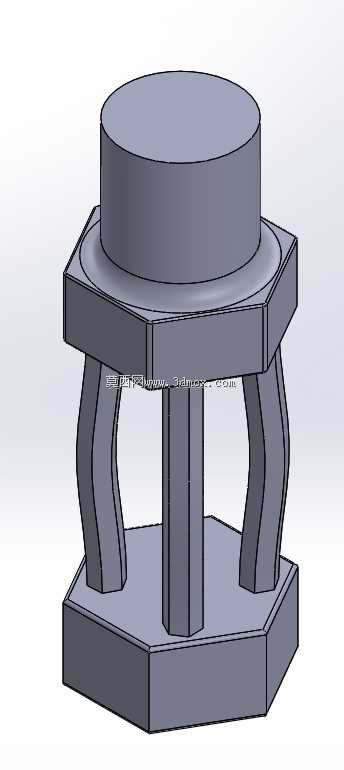

从结构分层来看,工装整体采用上下对称六边形法兰盘作为承载边界,顶部设置实心圆柱加载台,作为扭矩输入的施力接触面,圆柱端面预留足够的平面夹持区域,可适配扭力扳手、手动旋转压盘等常见加载工具,不需要额外加工定制连接接口;上下六边形盘的外接轮廓尺寸保持一致,安装时底部基座可直接通过盘体周边的预留孔位锁附在实训工作台面,六边形的棱边定位特性可以避免工装在受扭过程中出现周向打滑,相比圆形基座不需要额外做防转销定位,简化了现场安装步骤。
支撑部分采用差异化构型设计:三根外支腿设计为带预弯弧度的异形曲臂,曲臂的截面厚度沿高度方向做渐变处理,靠近上下法兰盘的位置截面加厚,降低连接根部的应力集中系数,中段截面适当收窄,让扭转载荷作用下的形变可视效果更明显;中心位置设置一根直棱柱主支撑,承担轴向的压向载荷,避免工装在受扭同时承受竖向压力时出现整体失稳。设计阶段特意将外曲腿的形变行程控制在安全范围内,正常手动加载扭矩时曲腿仅产生弹性形变,卸载后可完全复位,不会出现塑性弯折,既保证演示效果,也能重复多次使用。
安装边界方面,底部六边形基座的厚度做了加厚处理,自身刚性足够,锁附在工作台后不会随加载动作出现基座翘曲;顶部圆柱加载台的高度预留了手指或扳手的操作空间,周边外伸的六边形盘边缘不会干涉加载动作。整个结构没有复杂的装配卡扣,所有支撑构件与上下盘体可做成一体式结构,也可拆分加工后通过螺接组装,拆分式结构还可以更换不同刚度的支腿,对比不同材料、不同截面形状支撑件的抗扭性能差异,适配力学教学、结构原理验证、小型工装预研等多种使用场景。
