小型带摆杆微动限位开关结构设计

项目分类:通讯工具类 发布时间:2022-07-14 ID:676595
  • 小型带摆杆微动限位开关结构设计

  这类小型微动开关在自动化产线、3C检测工装、家电控制板、通讯设备机柜里的使用频率非常高,核心作用是把机械位移转化为通断电信号,完成行程到位判定、门盖开合检测、机构极限位置保护、工件有无确认这类基础但不可缺失的逻辑触发。日常选型时,工程师最先要卡的就是安装边界,这款开关本体外形尺寸为12.8×6.5×5.6毫米,属于超小型卧式封装,本体上方预留两个带沉孔的安装固定位,可直接通过M2左右的小螺丝锁附在PCB支架、塑胶壳体或者薄金属安装板上,不需要额外设计复杂的固定卡扣,对于内部空间极度紧凑的手持设备、小型终端来说,能大幅压缩布局占用的空间。

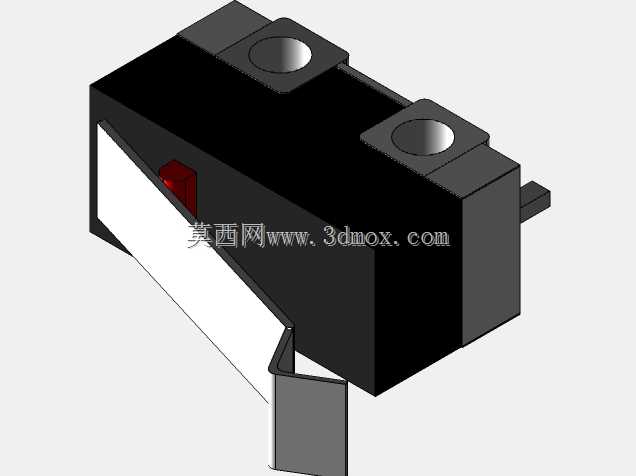

  从结构细节来看,开关本体为黑色绝缘塑封壳体,侧面伸出两个焊接引脚,可直接插装过波峰焊固定在电路板上,也可以根据布线需求外接导线;前端延伸出的金属弹性摆杆是触发执行端,当外部机构压下摆杆到设定行程时,内部的速动触点会瞬间完成跳变,哪怕触发按压的速度很慢,触点也不会出现缓慢贴合、拉弧氧化的问题,这也是微动开关和普通轻触开关最核心的性能差异——速动机构能保证通断动作的干脆度,在长期频繁触发的工况下维持稳定的接触可靠性。壳体侧面露出的红色小部件是动作状态指示结构,部分同规格衍生型号会在这里集成指示灯,触发时点亮,方便设备调试阶段快速排查开关是否正常响应,不用万用表逐点测量通断。

  建模过程中需要重点还原几个配合关系:一是摆杆和本体转轴处的铰接间隙,要预留出摆杆摆动的活动余量,不能在三维装配里出现干涉卡死;二是顶部两个安装孔的中心距、沉孔深度必须和实物规格对齐,结构工程师出安装板图纸时可以直接调用孔位坐标,避免后期打样出现孔位错位;三是引脚的伸出长度和间距要匹配标准PCB封装库,硬件工程师画电路板时可以直接导入参考,不用反复核对实物尺寸。实际应用里这类开关的触发力通常很小,摆杆端的按压行程也不长,设计联动压块时要注意控制压头的下压量,不能超行程按压,否则会长期挤压内部弹片导致疲劳失效,合理的设计是让机构到位后压头仅触碰摆杆到动作点之后预留0.2到0.3毫米的超行程,既保证触点可靠切换,又不会对开关内部结构造成过度冲击。在通讯设备的机柜门锁检测场景中,这款开关可以贴装在门体内侧,柜门关闭时门板压下摆杆,设备主控收到闭合信号才允许上电启动,避免柜门未关紧时人员误触内部高压部件;在小型自动化送料机构里,它可以安装在料道末端,工件滑过触碰摆杆就触发计数或者下一道工序动作,响应速度快,成本远低于光电类传感器,在多粉尘、有轻微油污的工况下适应性反而更好。建模时壳体的拔模斜度、塑封零件的壁厚过渡也都按照实际注塑工艺做了还原,不是单纯的外观曲面,不管是做设备布局干涉检查,还是衍生设计适配不同摆杆长度的定制版本,都可以直接在这个结构基础上修改调整。
