一位半英寸红色数码管七段显示器件

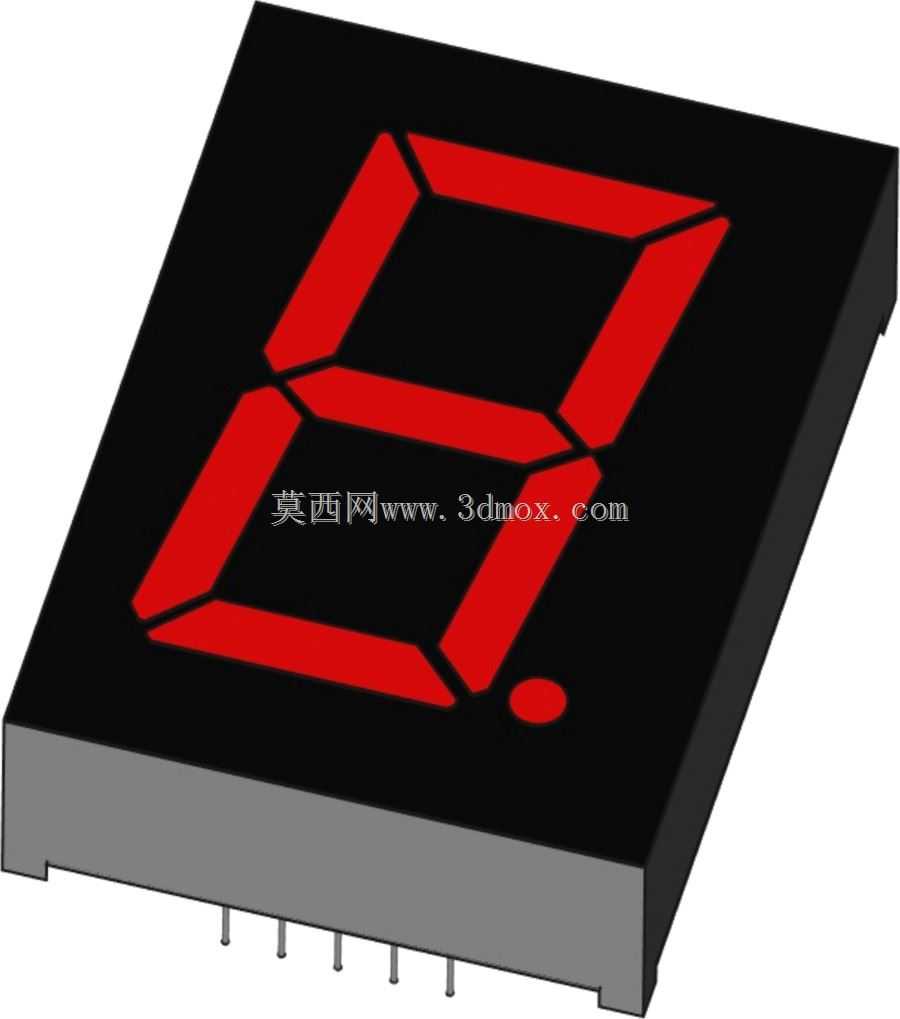

　　这款一位半英寸红色七段数码管属于直插式发光显示器件，主要面向数字量输出场景，在工业控制柜面板、温控仪表、计数装置、电源模块、电梯楼层指示、家电操作面板以及教学实验板上都有广泛使用。器件本体采用黑色矩形封装，正面布置七段主笔画与右下角小数点，点亮后呈现高对比度红色数字，能够在普通车间照明环境下保持清晰可读。

　　从结构设计角度看，数码管外壳以深色遮光树脂成型，正面出光区域与黑色封胶面形成明显边界，可减少相邻段之间的串光。七段笔画按照标准“日”字形排布，段与段之间保留均匀间隙，既能保证数字轮廓完整，又能避免全亮时笔画粘连。小数点独立布置在显示区右下侧，适合显示小数位、状态标记或时间分隔。模型中封装侧面带有轻微拔模斜度，底部引脚按双排直插方式伸出，引脚位置与常规一位数码管封装习惯一致，便于在PCB布局阶段直接套用开孔与焊盘间距。

　　建模时需要重点控制三个边界：一是正面显示窗口的长宽比例，二是封装本体高度与PCB板面之间的间隙，三是引脚直径、伸出长度及双排间距。数码管通常通过波峰焊或手工焊接固定在电路板上，本体底部不宜完全贴死板面，应保留少量洗板和散热空间；若面板需要开窗显示，则外壳外形、显示区中心高度和引脚中心必须同时对齐，否则装配后会出现数字偏位或面板压壳的问题。

　　功能上，该器件通过不同段引脚的组合点亮来呈现0至9数字，也可根据驱动逻辑显示部分字母或符号。共阳、共阴两种接线方式在外部电路上的差异主要体现在公共端接法，结构外形本身基本一致，因此三维建模可先完成通用封装，再在电气设计阶段确定位号和极性。红色发光材料具有启动电压低、驱动电流适中、夜间识别性好的特点，配合限流电阻即可由单片机IO口或驱动芯片直接控制。

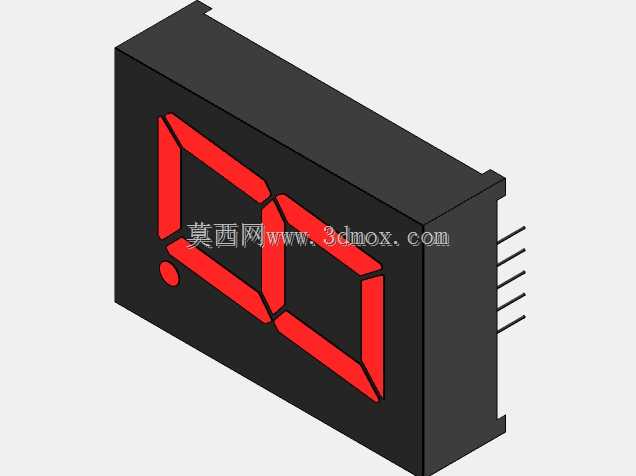

　　在设备选型中，小尺寸一位数码管适合空间紧凑、只需要显示单个数位的位置；若需要多位数值，可将多个器件并排安装，或选用多位连体数码管。该模型把黑色壳体、灰色侧边、红色段面、小数点和直插引脚分别建出，能够用于面板干涉检查、PCB高度校核、装配演示以及显示模块方案确认，也能为后续绘制外壳开孔图和接插件布局提供直观参照。
