通讯设备机架面板与钢构支架总成

　　这套机架面板结构面向通讯终端、小型工控单元与现场接线箱体的集中安装场景，主体由立式钢支架、横向承载梁、多组面板安装位以及端部固定座组成，适合在车间工位、设备旁侧、通讯测试台或小型控制站内承载多台功能模块。实际布置时，支架承担竖向支撑与横向跨度约束，面板则作为模块定位、走线分隔和外部操作界面的承载基础，二者组合后可减少现场零散拼装工作量。

　　从结构组成看，竖向立柱采用方钢式截面思路，底部通过斜向撑杆与落地支脚形成三角稳定关系，支脚接触面预留固定条件，可与地面、工作台面或设备基座连接。横向梁沿立柱上部伸出，梁上依次布置多个面板安装位，每个位置对应一个带下部限位块的功能盒体；盒体与横梁之间通过贴合面和定位结构约束，避免模块沿梁向窜动。端部还设置独立安装座，用于承接末端模块或转向部件，使整排面板在同一支撑体系内完成排布。

　　设计上优先考虑安装边界与维护空间。立柱高度决定模块操作面的离地位置，横向梁长度决定可容纳面板数量，斜撑方向则影响后侧走线与人员接近路径。建模时将立柱、横梁、斜撑、支脚和面板座拆分为可识别的独立实体，便于后续按焊接件、机加工件或标准型材件进行深化。面板与模块之间保留规则的间距，既方便手指操作和插头插拔，也为线束弯折、标签识别和故障排查留出空间。

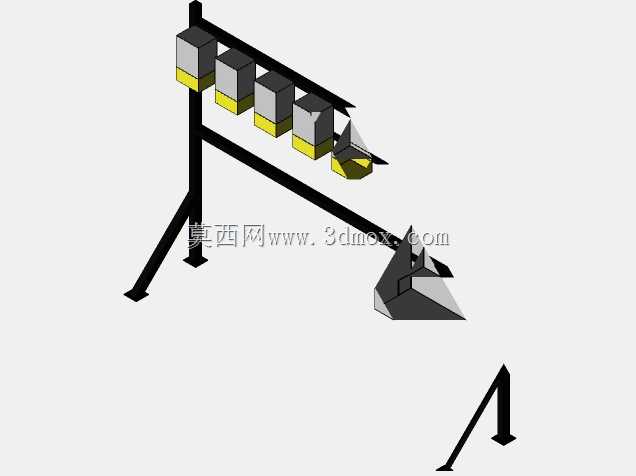

　　功能特性方面，该结构不追求复杂传动，而是强调承载、定位和可扩展性。多联面板布局适合将电源、通讯接口、信号转换或控制按钮集中在一条操作线上；钢质支架提供刚性支撑，减少模块晃动；下部黄色限位块与灰色盒体形成明显层次，可在装配时快速判断安装方向。端部固定座采用折面造型，与横梁末端形成配合，能够承受末端模块偏载，并在需要时作为外接附件的连接点。

　　外形尺寸与安装边界需要结合现场复核：竖向支脚外轮廓决定占地宽度，斜撑向后下方展开，因此后侧不能紧贴墙面；横梁前方需预留模块插拔与维护距离，上方应留出线束过桥和吊装空间。若用于通讯工具类桌面测试，可缩短支脚并固定在台面上；若用于产线侧位，则应加大底板接触面并增加地脚连接。整体结构逻辑清晰，适合作为机架面板布置、钢支架设计以及多模块集中安装方案的三维参考。
