带面板控制的三缸增压泵结构设计

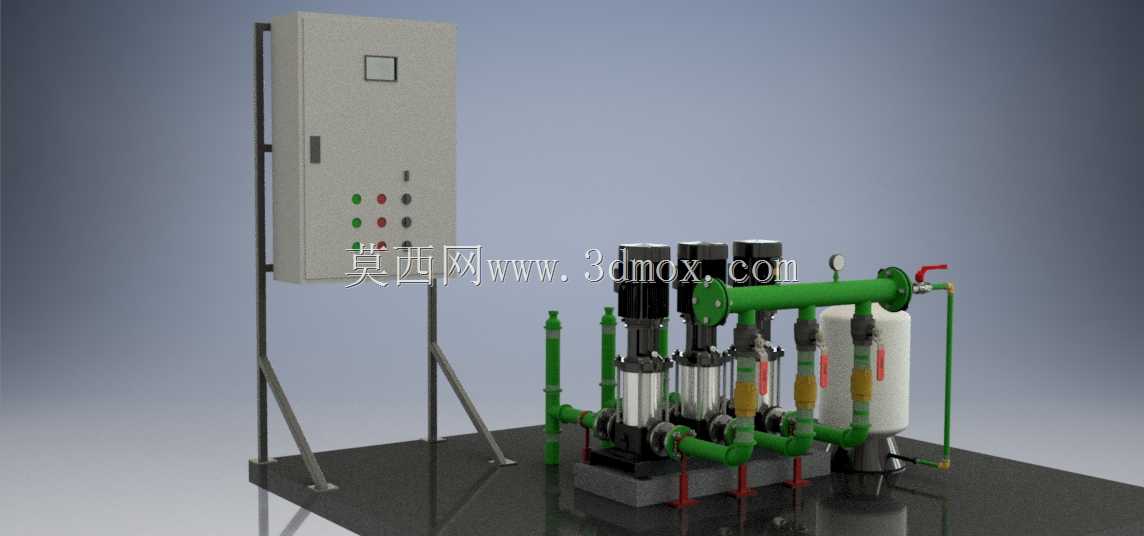

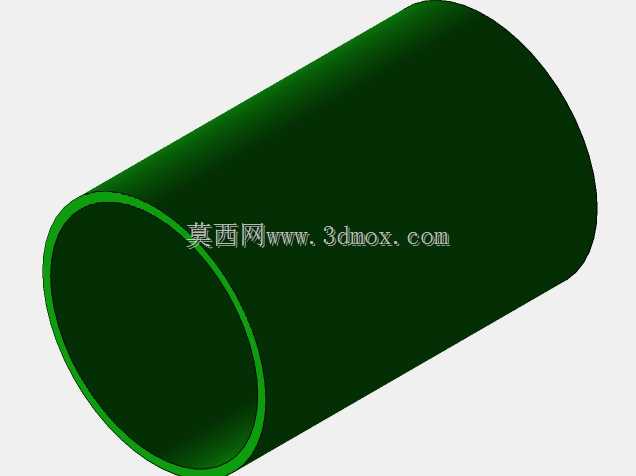

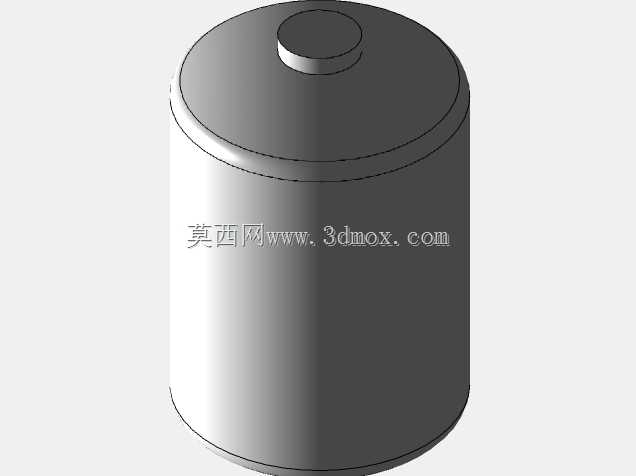

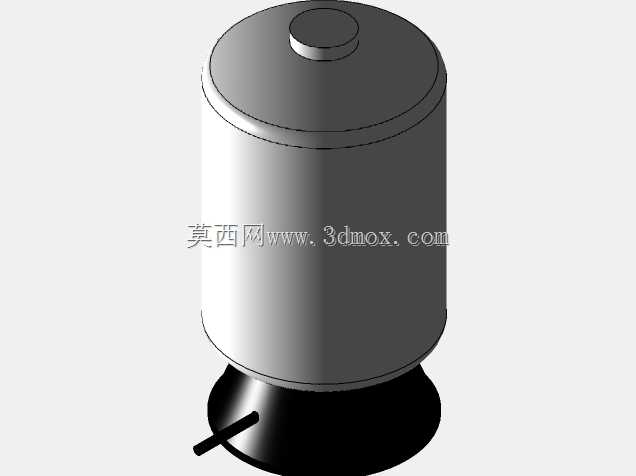

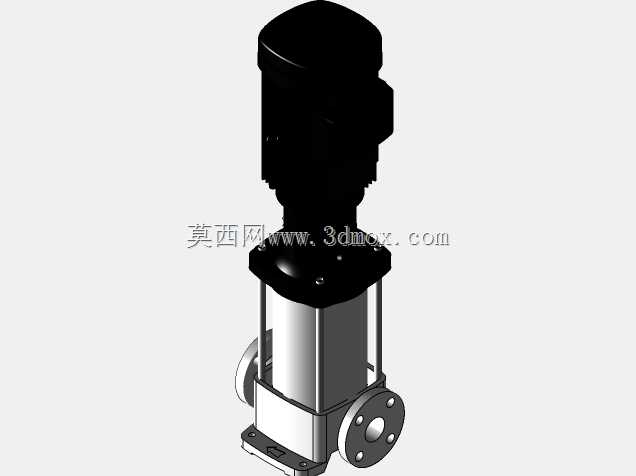

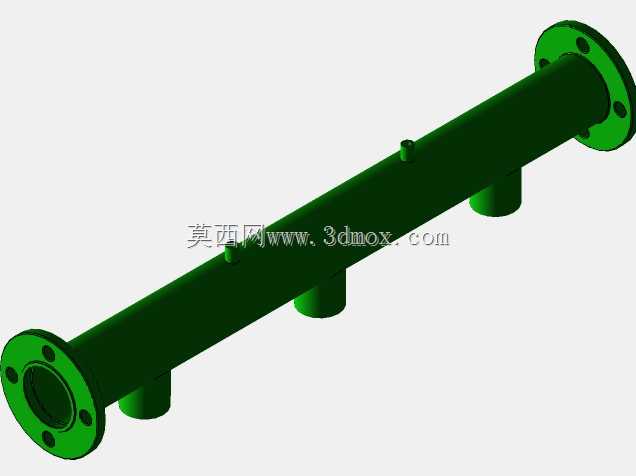

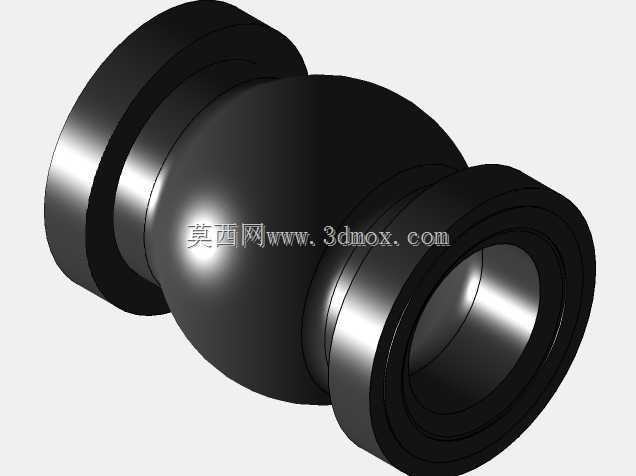

　　在流体增压与小流量高压供给场景中，三缸增压结构常被用于试验台、工艺管路、小型液压站以及需要稳定压力输出的辅助系统。该模型以卧式圆柱筒体作为主体轮廓，三组缸体沿轴向集成布置，外部控制面板承担启停、压力调节与状态反馈功能，整体结构紧凑，适合在空间受限的设备舱或机架内部安装。

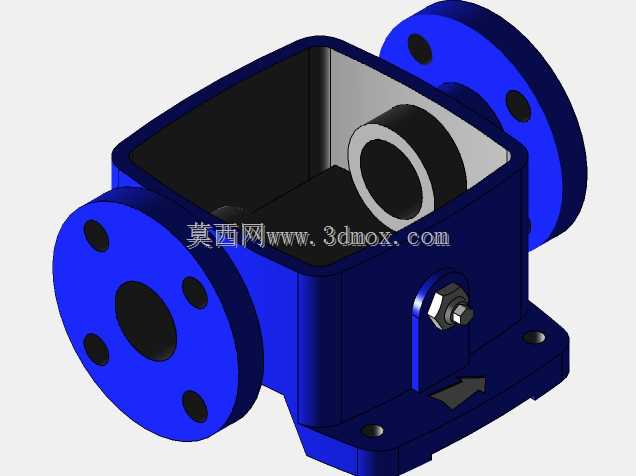

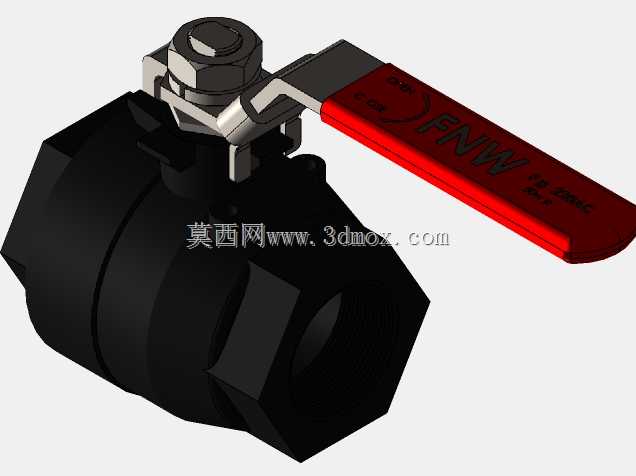

　　从实际用途看，这类增压泵主要解决入口压力不足、管路末端压降明显以及短时高压供给的问题。相比单缸往复结构，三缸布置能够错开各缸的吸排行程，使输出流量脉动明显降低，压力曲线更平稳；在连续运行工况下，也有利于减小管路振动和阀件冲击。模型中筒体外形并非单纯包裹件，它同时承担缸体定位、内部流道组织和安装基准的作用，端面与周边接口需要保留足够的加工和装配余量。

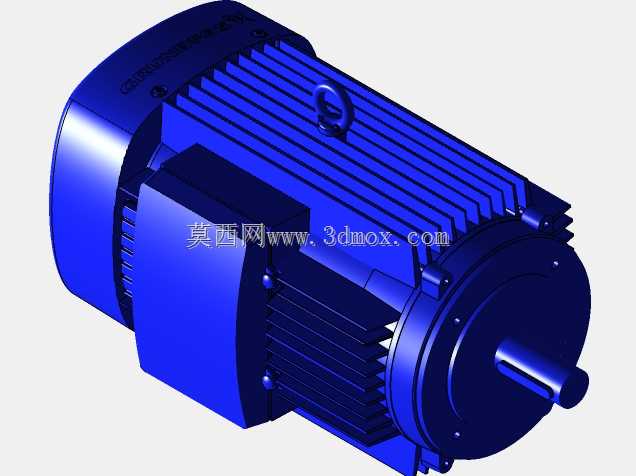

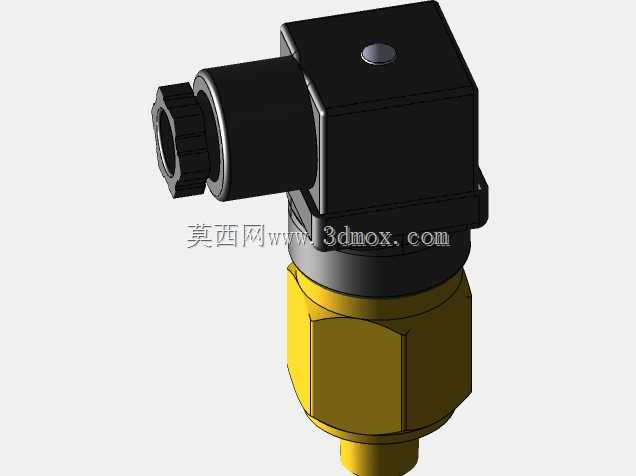

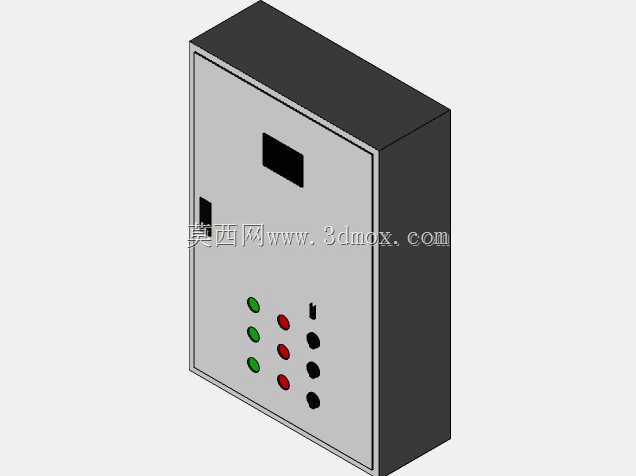

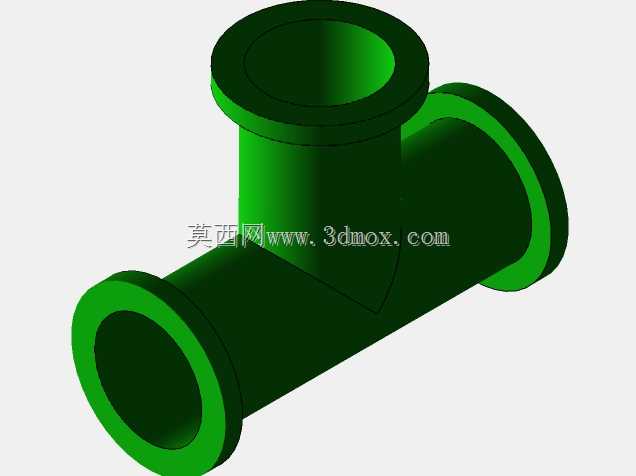

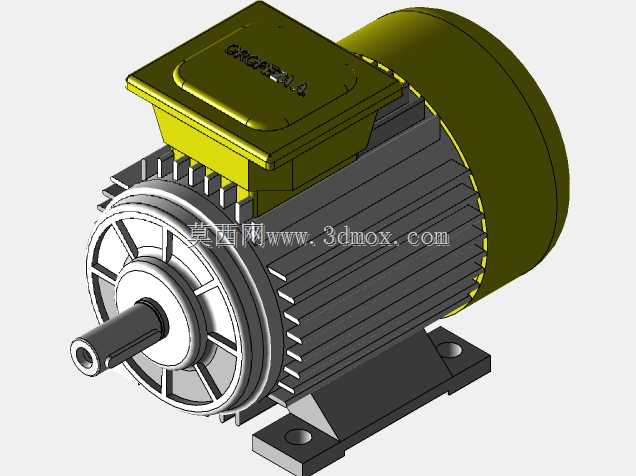

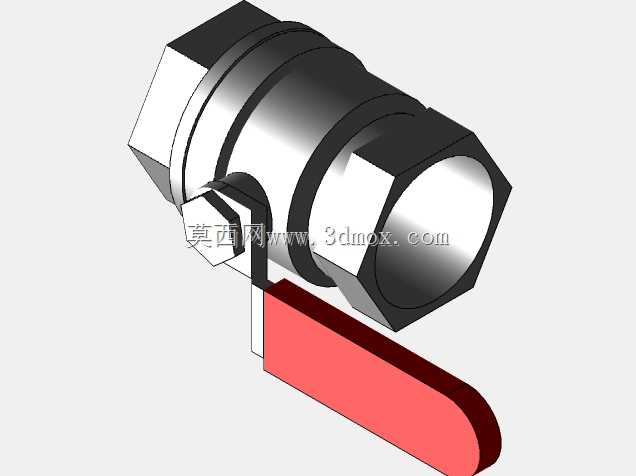

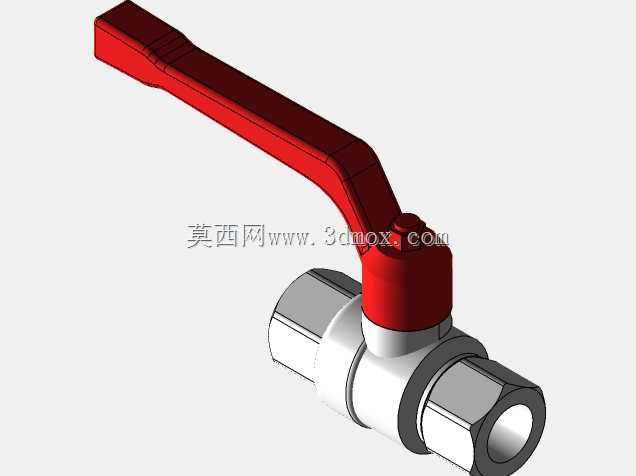

　　结构设计时，首先要确定增压比、额定流量和目标工作压力，再反推柱塞直径、行程长度以及缸间相位角。三缸相位通常按均匀间隔布置，使排液过程在曲轴或凸轮一转内连续衔接；若采用偏心轴驱动，还要校核偏心距、连杆摆角和侧向力，避免柱塞密封件承受过大的偏磨。控制面板的位置不能只考虑操作便利，还需避开高压接头、检修盖和运动部件维护空间，面板上的按钮、压力表或传感器接口应与内部管路走向一致，减少跨腔走线和多余弯头。

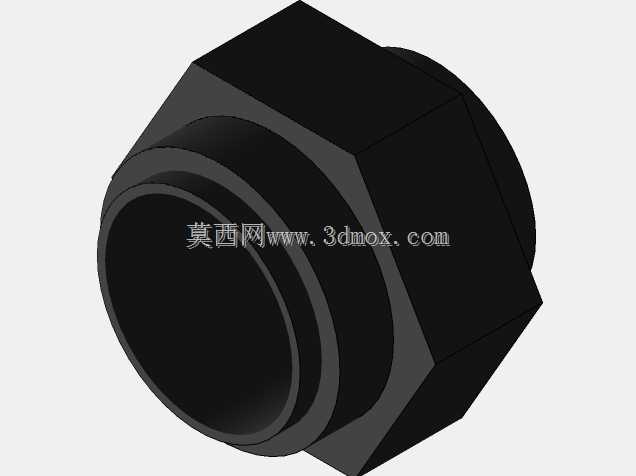

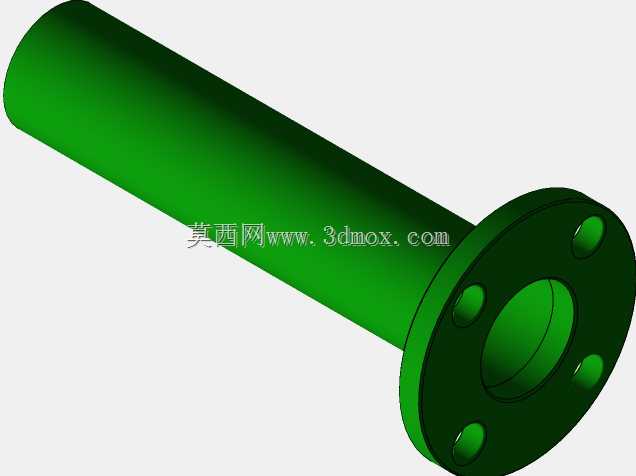

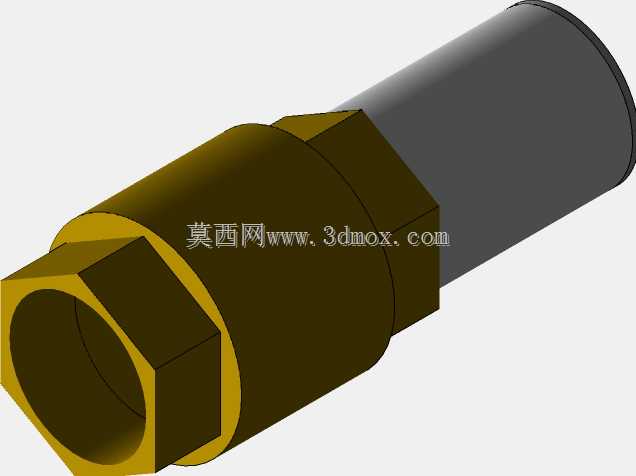

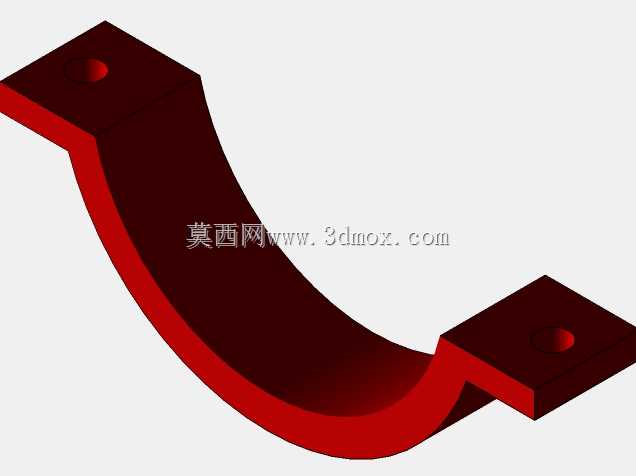

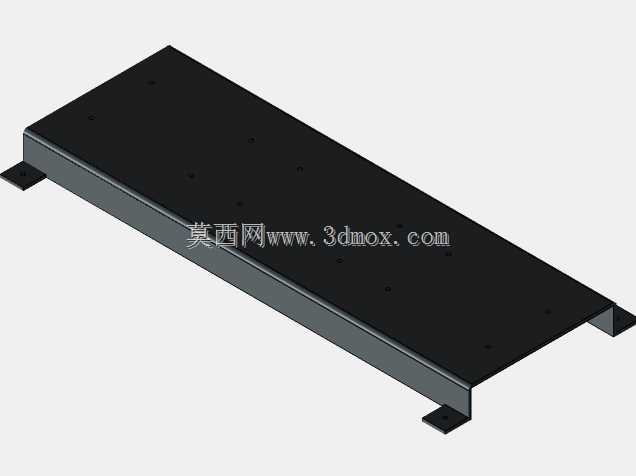

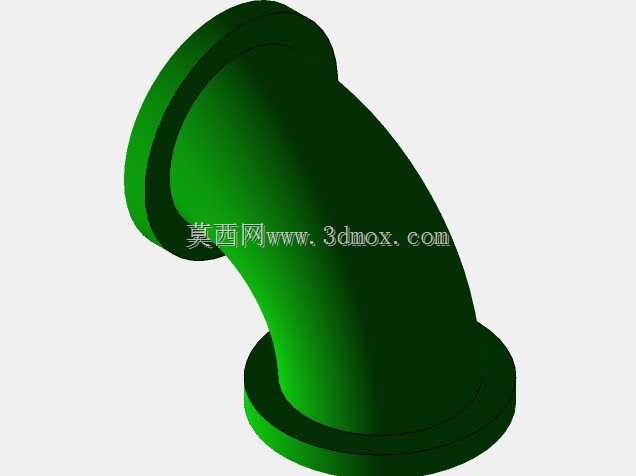

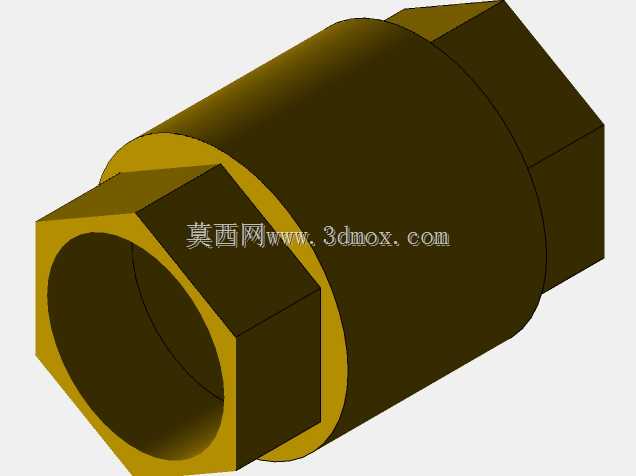

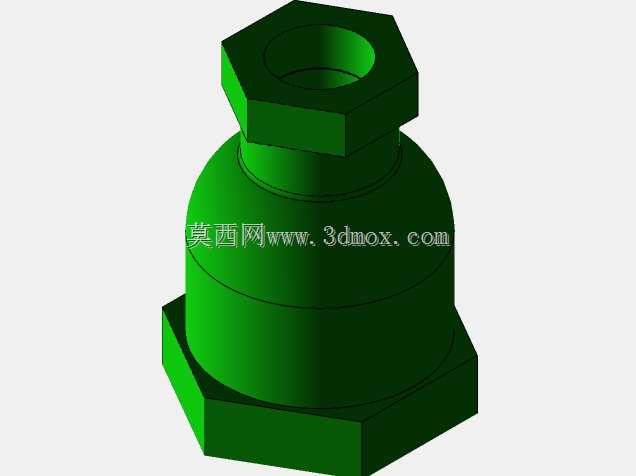

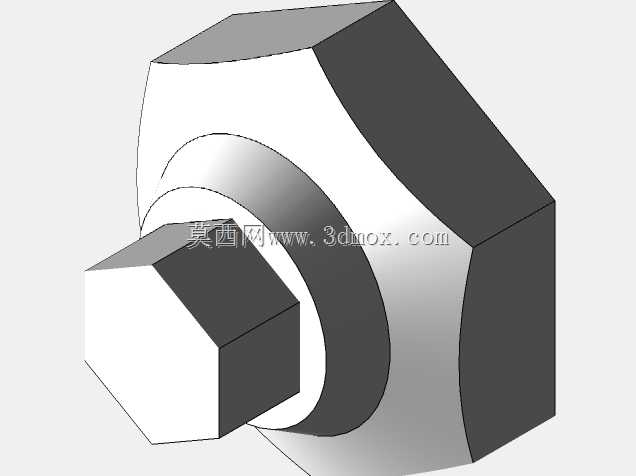

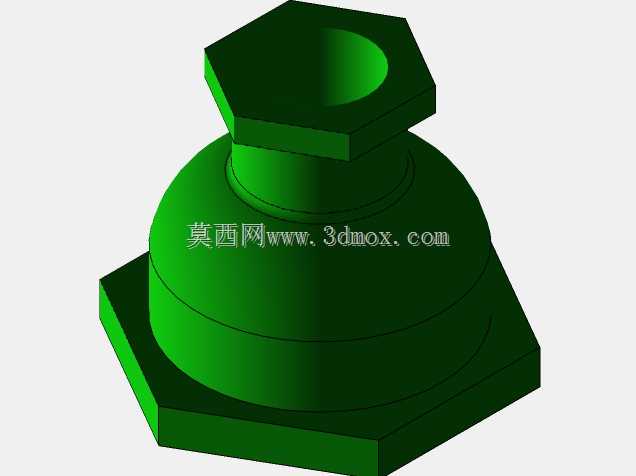

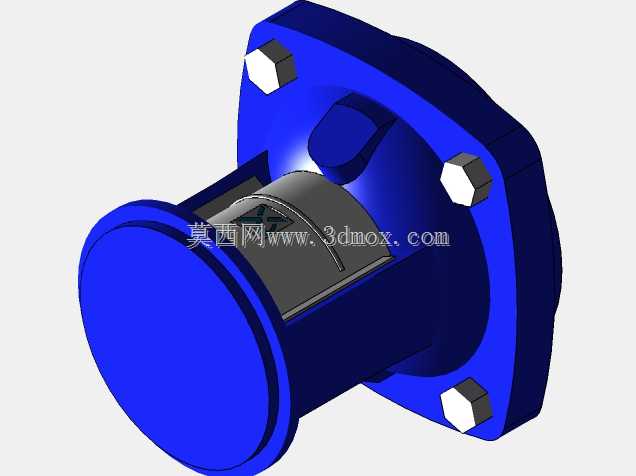

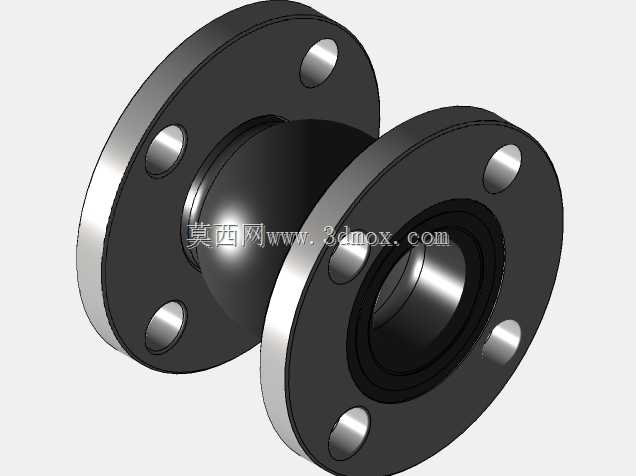

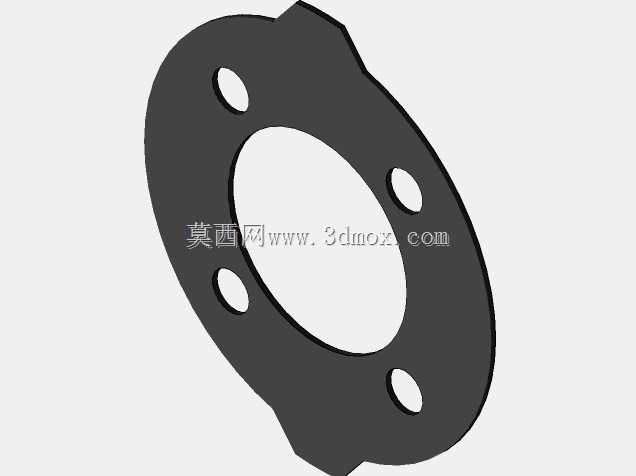

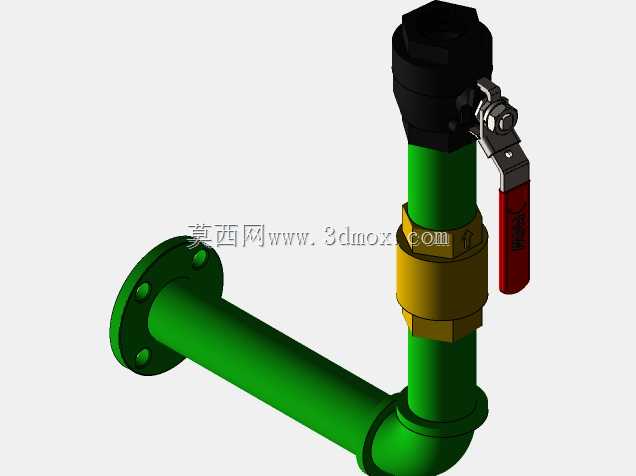

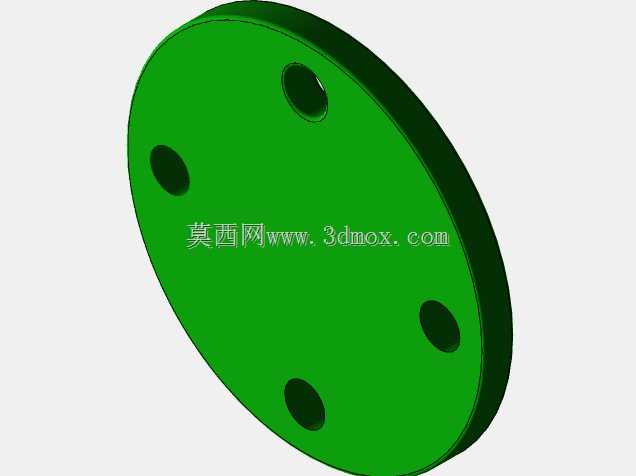

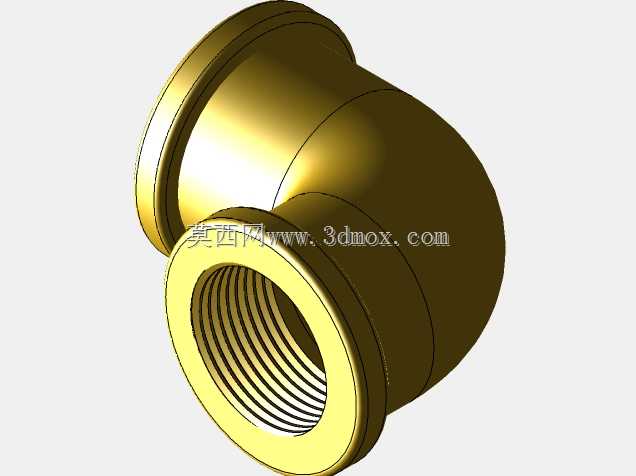

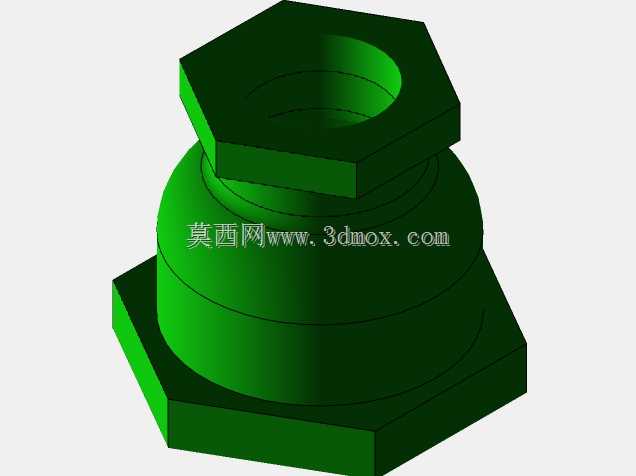

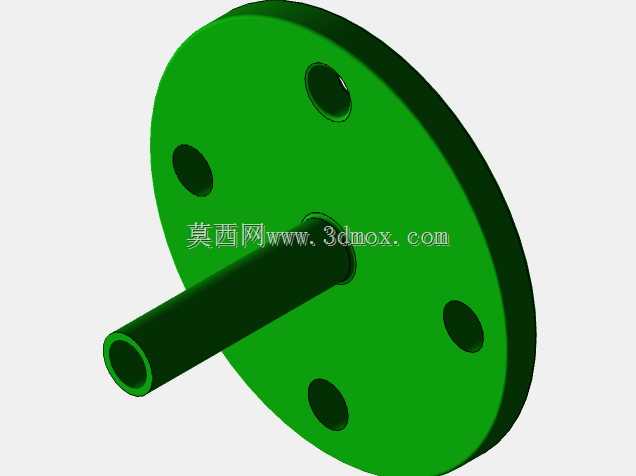

　　外形尺寸方面，卧式筒体决定了设备的主要安装边界，长度方向需预留缸盖拆卸、柱塞抽出和密封更换空间；径向则要考虑管路接头、固定支脚以及面板凸出尺寸。安装基面应保证足够刚度，泵体与机架之间建议设置定位面和减振垫，吸入口、排出口附近保留扳手操作空间。对于高压侧，接口形式、密封面角度和壁厚过渡需要重点校核，尤其在缸孔与流道相交处，应避免尖角造成应力集中。

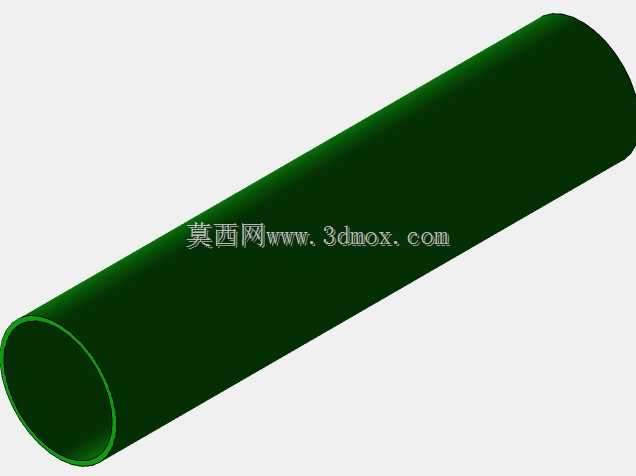

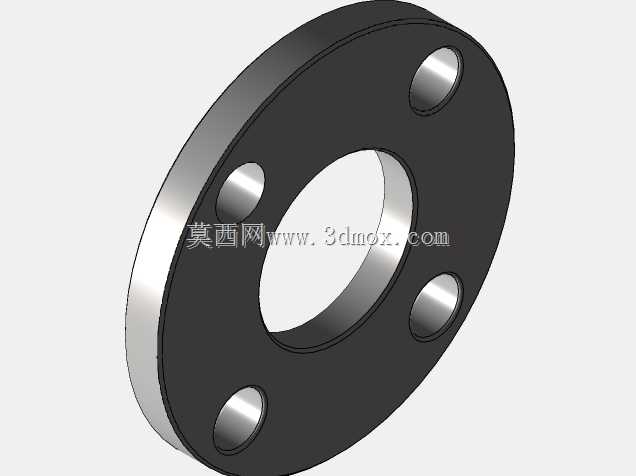

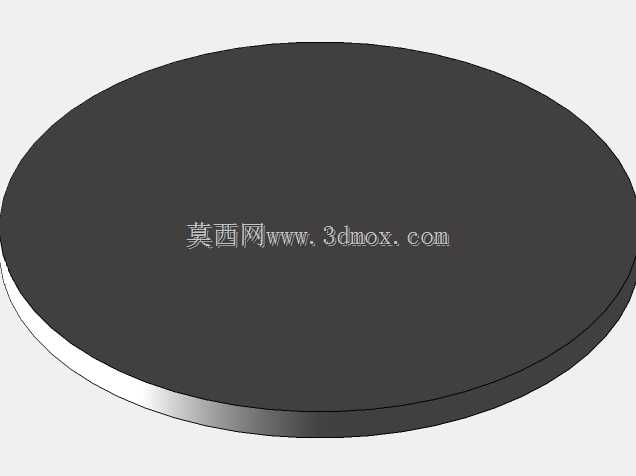

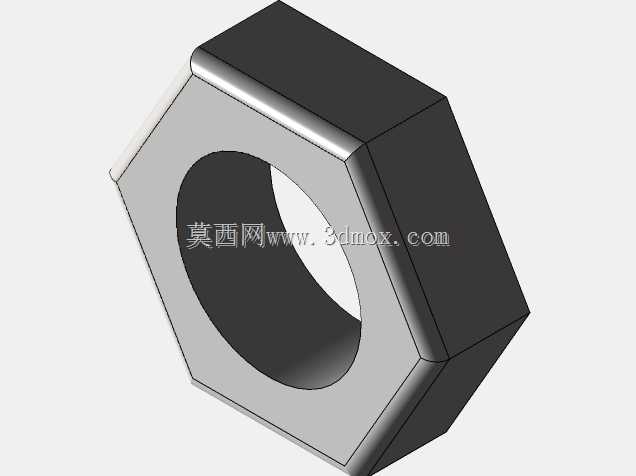

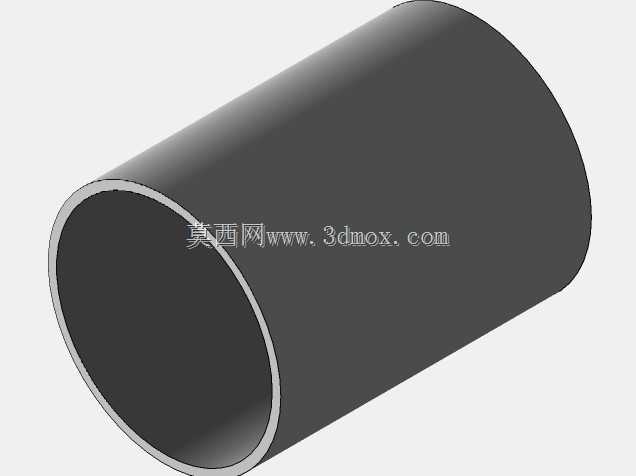

　　建模过程中，筒体可采用回转特征建立主体，再通过阵列或相位装配完成三缸组件；控制面板、端盖、接头和支脚则按实际装配关系分层管理。运动件与固定件之间要明确间隙，密封沟槽、紧固件孔位和维修开口都应在三维状态下检查干涉。这样得到的结构不仅服务于外观展示，更能直接支撑方案评审、管路布置、安装校核与后续工程图细化。
