3D打印机带盖12864液晶控制板

　　这套结构围绕桌面级FDM 3D打印机的人机交互环节展开，核心是一块12864点阵液晶控制板，并配套设计了防护盖板，用于把显示、按键与蜂鸣器等操作元件整合到同一块安装面板上。在实际设备中，控制板通常布置在打印机框架前侧或顶部斜面上，操作者在调平、换料、启停打印以及查看温度进度时，都需要通过这块面板完成信息读取与指令输入，因此面板的开孔位置、按键行程和屏幕可视角度直接影响整机的使用手感。

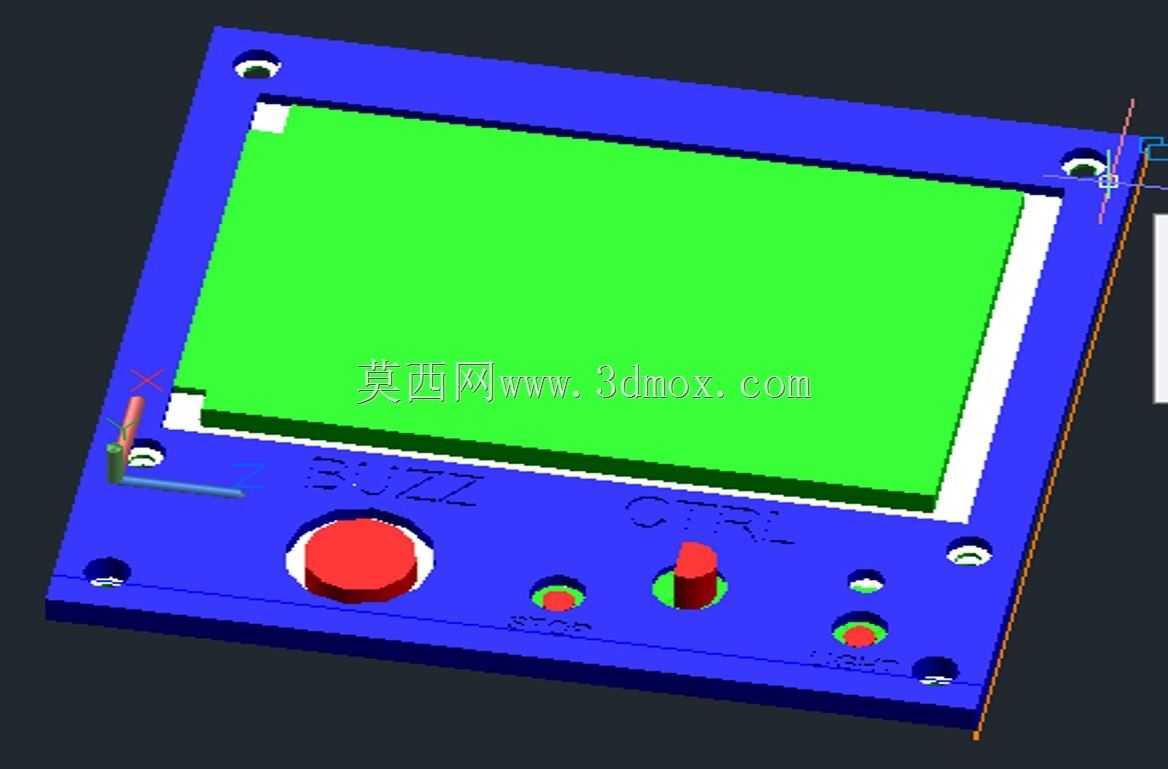

　　从结构布局看，面板中央预留了矩形液晶屏窗口，窗口四周留出压条与遮光边界，绿色显示区域对应12864屏的有效可视范围，蓝色基板则承担承载与固定作用。屏幕周边设置了多组安装孔，既用于面板自身固定到型材框架或钣金支架上，也用于盖板、屏幕和电路板的层叠锁紧。孔位分布在四角及边缘关键位置，能够避免装配后因螺丝间距过大导致面板翘曲，这对薄板类控制件尤为重要。

　　面板下部集中布置操作元件。较大的圆形按键适合作为确认或急停旁的高频操作位，周围多颗小按键则承担菜单切换、参数增减和功能选择；红色圆柱旋钮与不同颜色的按钮形成明显的操作区分，便于在设备运行中快速识别。面板表面还预留了蜂鸣器安装区域，按键反馈、打印完成提示或异常报警都可通过该元件输出。设计时需要把按钮高度、键帽直径和面板厚度统一考虑，既要保证按压时有明确行程，又不能让元件高出面板过多，防止运输或操作中误触。

　　盖板的作用不只是外观遮挡，它还承担限位、防尘和保护电路板边缘的功能。液晶屏与控制板之间通常存在排线连接区域，盖板可以遮住排线走向，减少灰尘、耗材碎屑和散热风扇气流带入的杂质堆积。对于开放式打印机而言，车间或桌面环境中的PLA、ABS碎屑较多，面板缝隙若过大，长期使用后容易在按键边缘积存杂物，盖板与面板配合处因此需要保留合理间隙，既不能干涉装配，也不能形成明显松动。

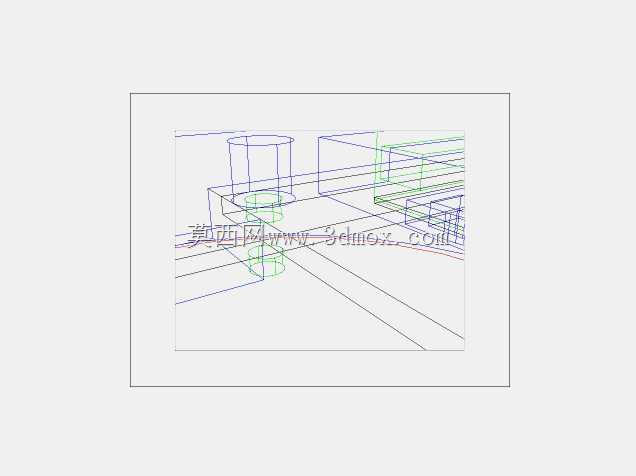

　　安装边界方面，这类控制板多采用薄平板结构，外形以矩形为主，四角开孔决定了它在设备上的占位范围。建模时需要重点核对屏幕窗口到按键孔的中心距、安装孔到板边的安全边距，以及按钮、旋钮与背后PCB元件的高度冲突。若面板固定在2020或2040铝型材上，还要兼顾螺丝头、螺母槽和走线空间；若嵌入钣金外壳，则需关注折弯边与面板背面元件的干涉。整体结构强调可制造性与装配便利性，开孔规则、层次清晰，适合作为3D打印机操控端改造或自制设备面板的参考结构。
