创想三维MK8挤出热端结构设计

　　在桌面级FDM熔融沉积成型设备的核心功能部件中，挤出热端是直接决定耗材熔融质量、出丝稳定性与打印成型精度的关键组件，本次呈现的MK8规格热端结构，是面向入门级桌面3D打印设备优化的成熟构型，适配绝大多数采用1.75mm直径耗材的创想三维系列机型，也可通用于同安装规格的DIY改装打印设备。从实际应用场景来看，这类热端广泛覆盖桌面级家用3D打印、创客教育模型制作、小尺寸功能件打样、文创产品快速成型等多个场景，日常工作中需要持续完成耗材的稳定熔融、恒定温度维持、均匀出丝控制，同时要兼顾长时间连续工作的散热可靠性，避免热量向上传导导致耗材提前膨胀堵头，这也是热端结构设计中最核心的矛盾点。

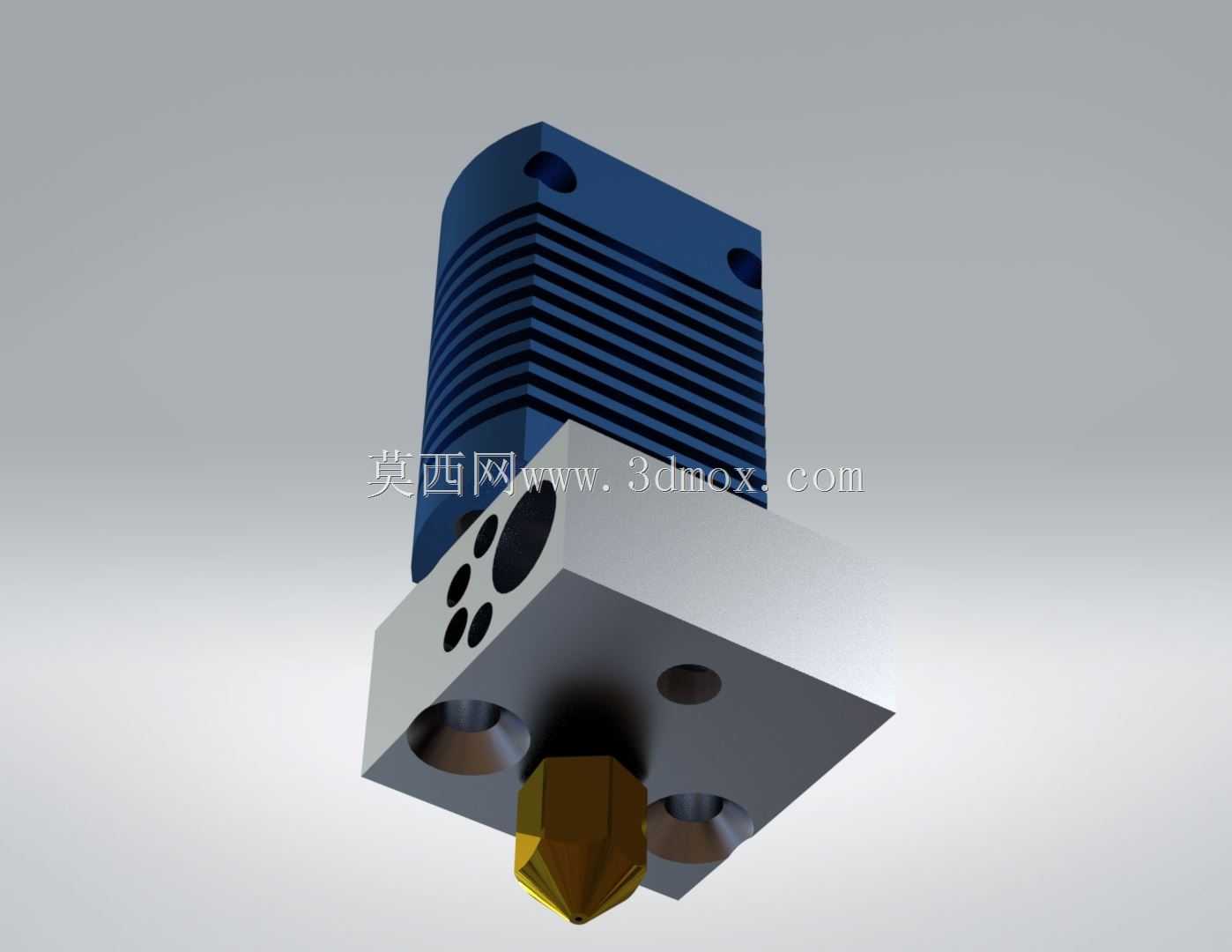

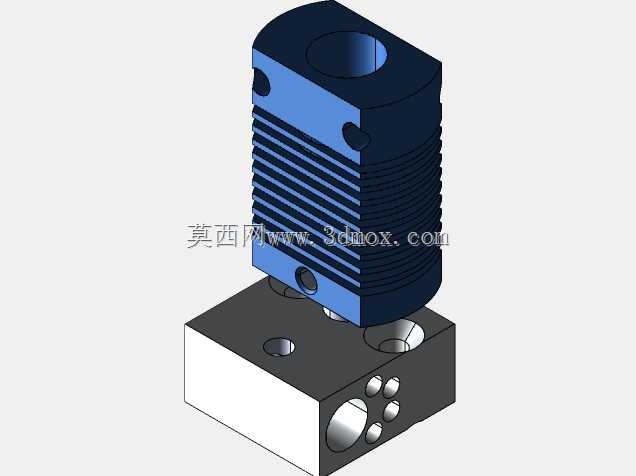

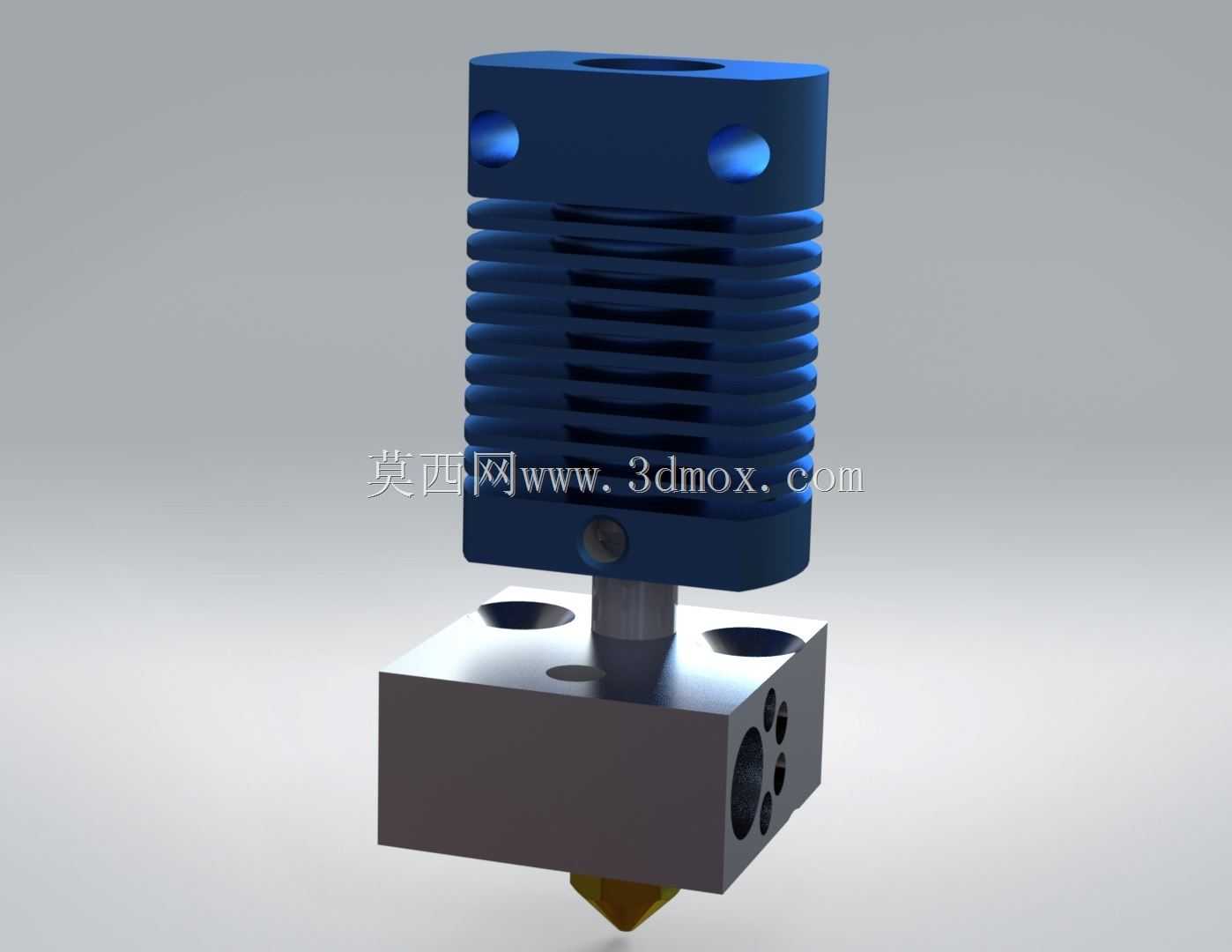

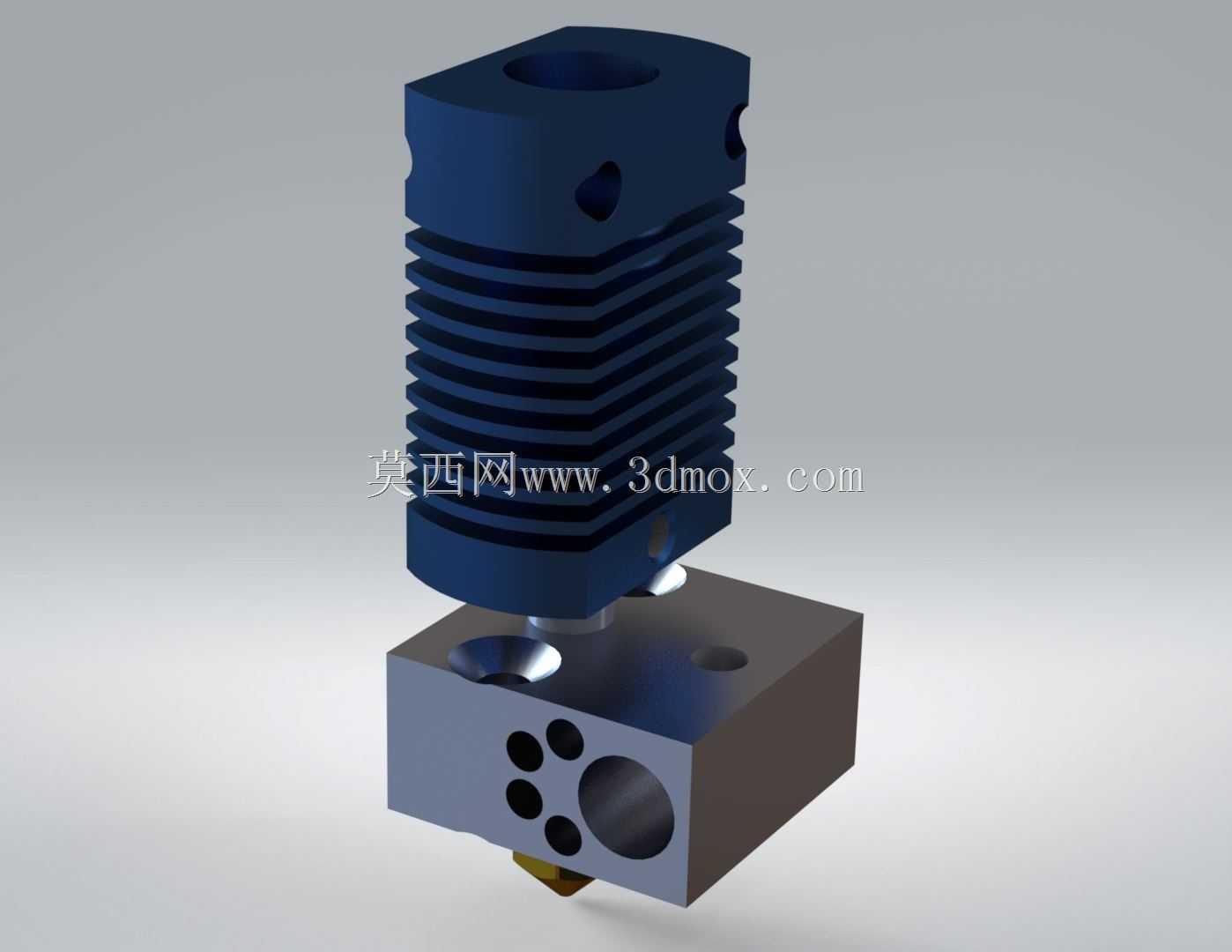

　　从结构设计思路来看，该热端采用三段式分层散热构型，上部为带多道环形散热鳍片的铝合金散热段，鳍片采用等间距环形排布，在有限的轴向尺寸内最大化拓展散热接触面积，无需额外加装散热风扇即可通过自然对流带走向上传导的多余热量，若搭配常规4010轴流风扇直吹，可将散热段上部温度稳定控制在耗材玻璃化转变温度以下，彻底避免耗材在上部喉管位置提前软化引发的堵料故障。上部散热段预留两个对称的通孔安装位，可直接通过M3螺丝固定在挤出机安装支架上，安装孔中心距符合MK8系列热端的通用安装标准，无需额外修改支架孔位即可完成替换安装，适配性覆盖绝大多数同规格挤出机构。中部为隔热衔接段，采用薄壁金属喉管结构，通过缩小导热截面积的方式阻断加热块热量向上传导的路径，喉管与上部散热段、下部加热块均采用同轴定位配合，保证耗材输送路径的同轴度，避免送丝过程中出现卡顿、阻力过大的问题。下部为加热块结构，采用6061铝合金加工而成，块体上预留加热棒安装孔、热敏电阻安装孔与喷嘴安装螺纹孔，加热棒孔与喷嘴安装孔垂直排布，保证加热棒产生的热量可以快速均匀传递到喷嘴位置，热敏电阻孔紧邻喷嘴安装位，可精准采集喷嘴尖端的实际温度，减少温度控制的滞后误差，加热块侧面与端面的多个孔位为固定安装与走线预留空间，整体块体尺寸紧凑，在保证热容量足够支撑稳定出丝的前提下，尽可能缩小运动端的负载重量，降低X轴运动机构的惯量，提升打印过程中的运动响应速度。

　　喷嘴采用标准MK8螺纹规格，可直接替换不同孔径的同规格喷嘴，适配0.2mm到1.0mm之间的不同出丝直径需求，满足高精度细节打印与大流量快速打印的不同场景切换。从安装边界尺寸来看，上部散热段的外径尺寸适配常规的热端散热铝槽规格，整体轴向长度控制在常规挤出机构的安装行程范围内，下部加热块的外形尺寸不会与打印平台、自动调平传感器等周边部件产生运动干涉，安装时仅需保证喷嘴尖端与打印平台的初始距离符合调平要求，即可完成整机装配。在实际使用过程中，该结构的热端可稳定支持最高260℃的工作温度，适配PLA、ABS、PETG等多种常用FDM打印耗材，散热鳍片的结构设计在低转速风扇工况下也能维持稳定的温度梯度，不会出现长时间打印后的热量累积问题，加热块的热容量设计可保证高速出丝时的温度波动控制在±2℃以内，避免因温度骤降导致的出丝不畅、层间粘接不牢等打印缺陷。结构上的分体式设计也方便后期维护，出现喷嘴堵头、加热棒故障等问题时，可单独拆卸对应部件进行更换，无需整体替换热端，降低后期使用的维护成本。
