皮带滚轮支座在连续输送、窄幅物料张紧导向以及小型传动工位里承担着定位滚轮、约束径向跳动的作用,现场常见于桌面式输送线、标签牵引机构、薄膜导向工位以及通讯产品装配线上的辅助过料位置。支座本体把滚轮的回转轴线和安装基准面绑定在一起,一旦底座贴合面锁紧,滚轮中心高就被固定,后续皮带跑偏量主要靠支架加工精度和装配公差来保证,不需要反复调整垫片。

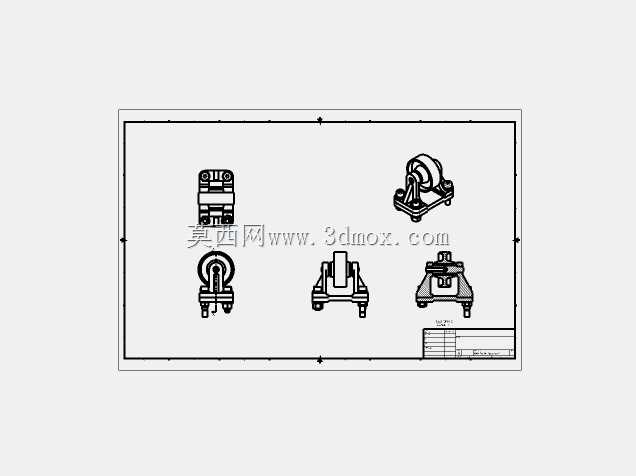

从结构思路上看,这类支座不能只按“托住轮子”来处理。滚轮工作时皮带张力会把载荷分解到轴承位和底座两个区域:轴承座部分要承受持续的径向力,侧壁需要保留足够厚度,避免长期受载后开口外张;底座则要把力顺畅传到安装基板,因此支脚通常做成外扩或带加强筋的形式,让载荷从轴承孔向下过渡到安装孔,而不是集中在竖板与底板的转角处。图中多视角表达的正是这种带安装脚、支撑立板和滚轮容纳空间的组合形态,两侧立板同轴约束滚轮轴,中间留出滚轮和皮带的运动空间。
外形边界设计时,首先要确认滚轮外径、皮带宽度和轴端固定方式。支座内腔宽度应略大于滚轮轮体宽度,保证轮缘旋转时不与侧板摩擦;轴承孔中心到底面的高度决定皮带走线高度,这个尺寸需要和相邻导向轮、驱动轮保持同一基准。底座安装孔的孔距要避开焊缝、折弯边和设备型材槽口,孔位周边留出扳手空间;若安装面为铝型材或钣金台面,支脚底面应尽量平整,必要时加工沉台,防止锁紧后支架倾斜。
实际选型和建模时,还要关注皮带包角与张力方向。支座若用于张紧侧,受力方向应尽量指向底座实体区域,而不是让连接螺栓承受主要剪切;若用于导向侧,则需控制侧板间距和轴的配合长度,减少滚轮轴向窜动。轴孔可采用轴承室、通孔加衬套或直接穿轴固定等方案,区别在于转速、维护频率和噪声要求。低速轻载工位可简化为钣金折弯或焊接件,批量较大、精度要求较高时更适合铸件或机加件,以保证孔系同轴度和底面平面度。
三维建模过程中,应把滚轮、轴、紧固件和皮带包络范围一并装配检查。重点核对滚轮外缘与支架内腔的间隙、皮带进出边是否与立板干涉、锁紧螺母是否超出安装边界,以及支座底部与设备台面之间是否存在排屑、清洁和维护空间。对于需要微调皮带张紧的场合,可在底座上设置腰形孔或附加调节块,但调节方向必须与皮带张力方向一致,否则锁紧后容易滑移。通过这些结构处理,支座既能完成滚轮的承载与定位,也能在紧凑设备空间里保持稳定的传动路径。
