带多孔安装位的盘式连接法兰结构

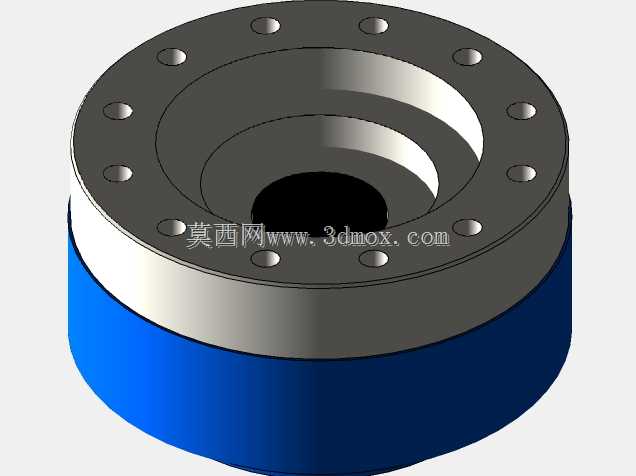

　　该盘类回转连接件在整机传动链路里承担轴向对接与扭矩传递的作用，常见于工业机器人关节输出端、伺服转台衔接位、小型回转工作台以及自动化分度机构的装配场景，上下两段不同外径的同轴圆柱结构，分别对应不同配合面的安装需求。上端大直径法兰盘沿圆周均匀布设十二处沉头安装孔，孔位采用整周等角度排布，装配时可通过内六角紧固件从端面锁入对接部件，沉孔结构可将螺栓头部完全埋入法兰端面以内，避免螺栓突出干涉外部回转护罩或者周边走线空间。法兰中心设置多级阶梯通孔，最内侧小孔为轴系穿过的避让通道，向外逐级扩出的台阶面分别承担轴承外圈轴向定位、隔套抵靠以及端盖贴合的功能，不同直径的台阶同轴度需在加工阶段一次装夹完成车削，避免回转过程出现偏心抖动。

　　下部直径收窄的蓝色圆柱段为插接配合段，该段外圆按照过渡配合公差加工，可直接插入对应基座的安装止口内，装配时止口端面与法兰下端面完全贴合，承担径向定位作用，抵消紧固件受剪的载荷，让螺栓仅负责轴向拉紧，大幅提升连接副的抗振能力。设计阶段先确定中心轴的穿过直径，再根据所选轴承的外圈尺寸匹配中间定位台阶的内径与轴向高度，法兰盘的外径则依据安装孔的分布圆直径向外留出足够的螺栓边距，避免孔壁到法兰外圆的壁厚过薄导致锁紧紧固时法兰边缘出现形变。十二处安装孔的数量选择兼顾了锁紧均匀性与加工便利性，相比六孔布局，整周锁紧力分布更均衡，回转时端面的压紧应力不会出现局部空缺，相比十六孔布局则减少了钻孔攻丝的加工工时，同时预留了足够的孔间空间，

　　方便装配时扳手操作。零件下部圆柱段的轴向高度根据基座止口的深度设定，装配后法兰台阶面恰好压在基座上端面，不会出现插接不到位或者轴向窜动的问题，法兰上端面的各沉孔深度统一，保证所有螺栓锁紧后头部高度一致，不会出现个别螺栓突出刮碰外接部件的情况。这类盘件在实际使用中，既可以作为减速机输出侧的转接法兰，对接不同孔位的负载转盘，也可以作为设备底座的固定连接盘，承托上方回转机构的全部轴向载荷，阶梯内孔还可兼容加装骨架油封，实现对接位的防尘密封，阻止车间内的粉尘、切削液进入内部轴承腔。建模时所有回转特征通过旋转指令生成，圆周孔采用整周阵列完成，各配合面的尺寸公差、端面粗糙度要求都可在工程图中直接标注，后续加工时棒料下料后经数控车削成型，再上加工中心完成端面孔位钻铣，工序流程简洁，适合中小批量零部件的生产配套。
