单缸内燃机双平衡块曲轴结构

　　该曲轴结构主要面向小排量单缸内燃机的动力输出场景，常见于小型发电机组、园林机械、小型工程机械以及轻型动力设备中。曲轴在整机里承担把活塞往复直线运动转换为旋转运动的任务，连杆传来的周期性燃气压力和惯性力，经由连杆轴颈、曲柄臂传递到主轴颈，再由输出端带动负载工作。

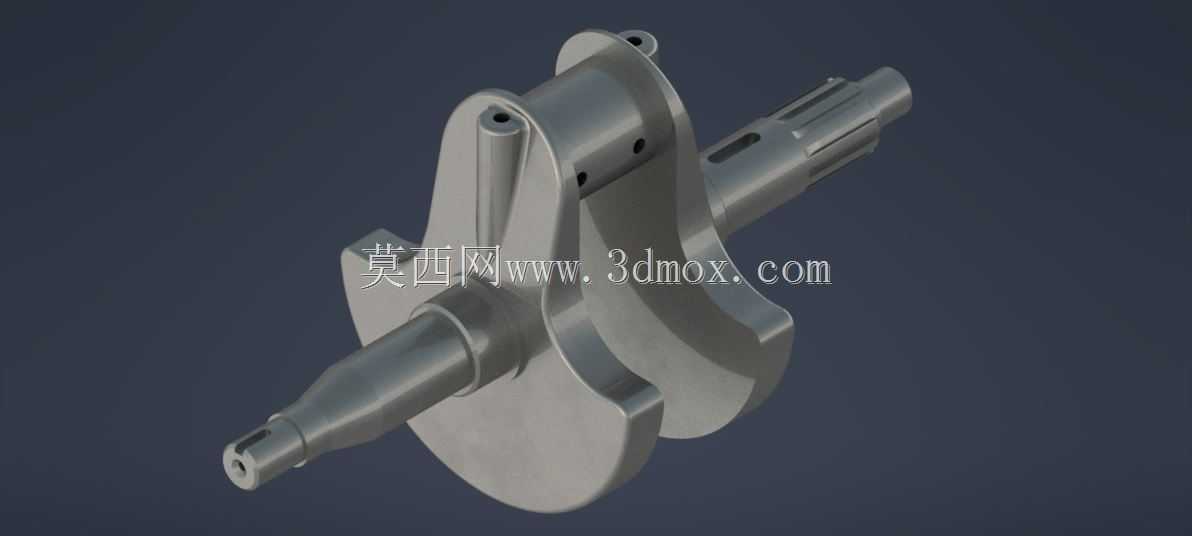

　　从结构布置看，模型采用双圆盘式平衡块与曲轴一体成型的方案，两个较大的扇形平衡块分布在连杆轴颈两侧，用于抵消曲柄销和连杆大头旋转时产生的离心惯性力，同时兼顾部分往复惯性力的平衡。相比简单曲拐结构，这种布置在单缸机上更有利于降低振动，使整机在连续运转时轴承载荷更加平稳。平衡块外缘保留较大回转半径，在有限质量下提高平衡力矩，同时轮廓做了圆滑过渡，避免应力集中在臂板与轴颈交接区域。

　　轴系部分包含主轴颈、连杆轴颈、两端支撑轴段以及输出连接结构。输入端轴径逐步收窄，并设置孔位与台阶，便于安装启动部件、正时部件或辅助传动件；输出端加工有花键特征，可与齿轮、联轴器或皮带轮等传力件配合，保证扭矩传递时的周向定位。轴颈表面在实际设计中需要重点控制圆度、同轴度和表面粗糙度，因为这些部位直接与轴瓦或滚动轴承配合，尺寸偏差会影响油膜形成和运转寿命。

　　建模时需要特别关注回转包络空间。曲轴装入箱体后，平衡块外缘与曲轴箱内壁、机油池、连杆大头以及周边加强筋之间必须保留安全间隙，尤其在热膨胀和动挠度工况下不能发生干涉。轴向尺寸则由主轴颈跨距、轴承宽度、油封位置、齿轮安装台阶和输出端连接长度共同决定，设计阶段应把箱体轴承孔、主轴承盖、连杆运动轨迹和活塞极限位置一起纳入装配校核。

　　润滑路径也是这类零件的关键。主轴颈与连杆轴颈之间通常需要布置斜油道，使压力油从主轴承通道进入连杆轴承，再向相关摩擦副分配。模型中轴端、台阶和孔位的表达，可为后续工程图中油孔角度、倒角、退刀槽及热处理区域标注提供基础。曲柄臂与轴颈交接处应设置圆角过渡，圆角半径不能过小，否则在高频交变载荷下容易成为疲劳裂纹起始位置。

　　在整机匹配中，曲轴的冲程由连杆轴颈轴线相对主轴颈轴线的偏心距决定，偏心距变化会直接影响活塞行程、压缩比和排量，因此结构修改不能只关注外形，还需同步校核活塞冲程、连杆摆角、气缸高度和平衡率。该三维结构完整呈现了曲拐、平衡块、支撑轴颈、花键输出端及附属安装特征，适合用于动力总成布置、运动干涉检查、曲轴结构教学以及零部件加工工艺分析。
