暖风机离心式多叶片风轮结构

　　该风轮结构主要面向小型暖风机、电加热送风器、桌面取暖设备及部分紧凑型风道组件使用。风轮在整机中承担气流吸入、转向、加压和送出的作用，前端通常配合加热体、防护网罩、电机轴和机壳风道布置，后端则与驱动电机同轴连接。设备工作时，叶片随电机高速旋转，空气从轴向或近轴向区域进入叶轮，在叶片通道内获得动能后沿径向甩出，再经蜗壳或导风结构导向加热区域，最终形成连续热风输出。

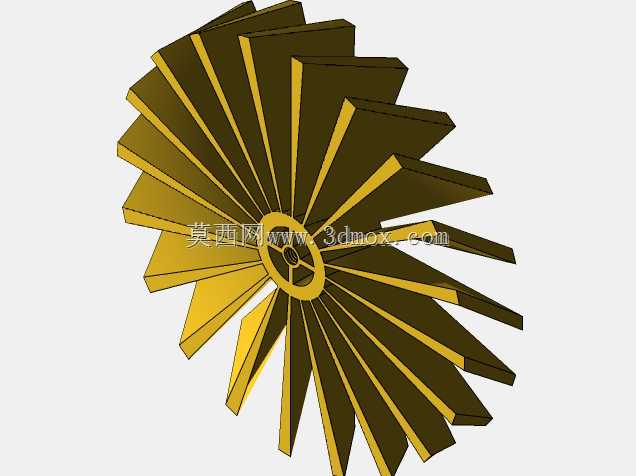

　　结构上采用多叶片离心式布局，叶片数量较多，沿轮毂周向均匀展开，单片叶片呈狭长板状，并相对旋转平面带有一定倾斜角度。这样的布置有利于在较小直径范围内获得较宽的叶片作用面积，使进风覆盖面更大，同时降低单叶通道内的气流突变。叶片外缘构成风轮的主要旋转边界，内缘与中心轮毂衔接，轮毂处设置轴孔和加强环形结构，可传递电机扭矩并约束叶片根部变形。整体轮廓呈盘状放射形态，叶片之间形成独立流道，适合在空间受限的取暖设备中维持稳定风量。

　　设计思路上，重点不在追求极限高压比，而是兼顾低噪声、小体积、易成型和批量装配。暖风机类产品转速通常较高，叶轮需要在连续旋转中保持动平衡，因此叶片周向分布、轮毂同轴度和叶尖圆度都需要严格控制。叶片倾斜方向决定气流导向效果，建模时需保证每片叶型的角度一致，避免相邻流道风量不均。轮毂中心孔用于与电机轴配合，周围环形加强区可降低根部应力集中，也能限制塑料件在温度变化和长期旋转下的收缩变形。

　　外形边界以风轮外径、轴向厚度和轮毂孔径为核心。外径决定风轮在机壳内所需的径向避让空间，叶尖与风道内壁之间应保留均匀间隙，间隙过小容易因装配偏差或热膨胀产生擦碰，间隙过大则会造成回流损失。轴向厚度影响叶片有效进风宽度，也关系到整机前后壳的安装距离。轮毂孔径需与电机输出轴匹配，轴长、锁紧位和端面贴合区要在装配阶段同步校核。

　　在实际建模中，可先建立单片叶片的空间曲面，再通过周向阵列完成整体叶栅；轮毂与叶片交接处应保留连续过渡，便于后续模具开模或注塑成型。若用于仿真分析，可重点检查叶片根部应力、叶尖变形、流道内涡流区域以及整机噪声表现。该结构适合嵌入小型热风设备内部，作为送风系统的核心转动部件，与加热模块、电机和壳体共同完成空气循环与热量输送。
