三角构型Cim电机安装固定支架

　　这套三角构型的电机固定支座，主要面向竞赛机器人底盘、小型输送驱动单元以及桌面级动力模组的电机装配场景，用来承担Cim系列动力电机的定位、承载与载荷传递任务。在实际整机布局里，电机往往不能直接贴装在框架型材上，一方面输出轴需要和减速轮系、链轮或者带轮保持精确的同轴间距，另一方面电机自身运转产生的径向拉力和启动扭矩，需要通过刚性支座分散到主结构上，避免悬臂安装带来的轴系偏摆。

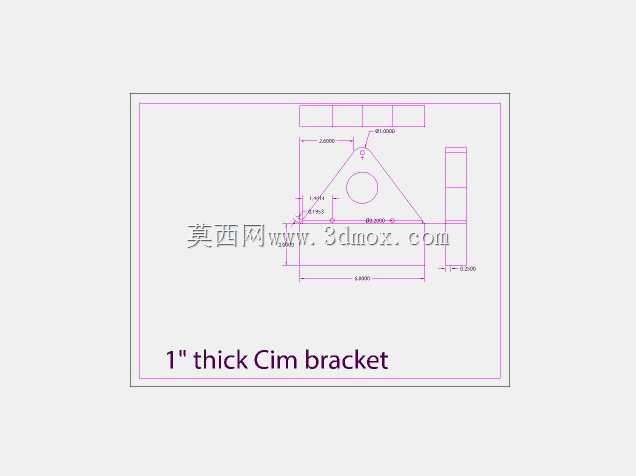

　　从结构思路上看，支座采用三角形外轮廓而非整块矩形板，是很典型的轻量化取舍。三角的两条斜边把电机安装孔位和底部固定边连成连续的传力路径，中部开大圆孔用于避让电机圆柱本体或者供电机端部穿过，板料在孔周保留足够的环向宽度，既削去了三角中部不起承载作用的多余材料，又让轮廓在受力方向上形成近似桁架的支撑形态。顶部预留的小孔位用于电机端面的螺钉锁附，底部长边则负责把整个支座固定到设备底板或型材框架上，侧边还延伸出局部凸台结构，可作为限位面或辅助安装面使用。

　　尺寸边界方面，原始板厚取1英寸，属于偏厚重的试制规格，在真实装机中这个厚度明显过剩：板件承受的主要是电机自重和带轮张紧力，1英寸板材会无谓增加底盘重量，尤其在移动机器人上，每一磅多余质量都会直接影响加速性能和续航。工程化改型时通常会把厚度压缩到0.20至0.25英寸区间，配合三角轮廓本身的几何刚度，抗弯和抗扭能力依然足以覆盖常规传动载荷，同时整机重量显著下降。建模时需要重点核对三组尺寸关系：电机轴中心到底边的高度决定传动轮中心距，顶部安装孔的节圆要和电机端盖螺孔严格对应，底部固定孔的孔距则要匹配现有底盘的型材槽宽或底板孔位。

　　装配层面，这类平板式支架适合激光切割或水切割后直接去毛刺使用，三角斜边在张紧侧沿拉力方向布置，能有效抑制板件在带轮侧向力下的翘曲；中部圆孔与电机外圆之间建议保留间隙，靠端面螺钉完成定心压紧，而不是让圆孔承担定位公差，这样既降低加工精度要求，又能在拆装电机时避免卡滞。对于需要反复调整张紧的场合，还可在底板固定孔处做成长圆孔，让支座带着电机沿张紧方向小范围滑移，结构改动很小却能大幅提升维护便利性。
