重载传动用异形齿面链轮结构

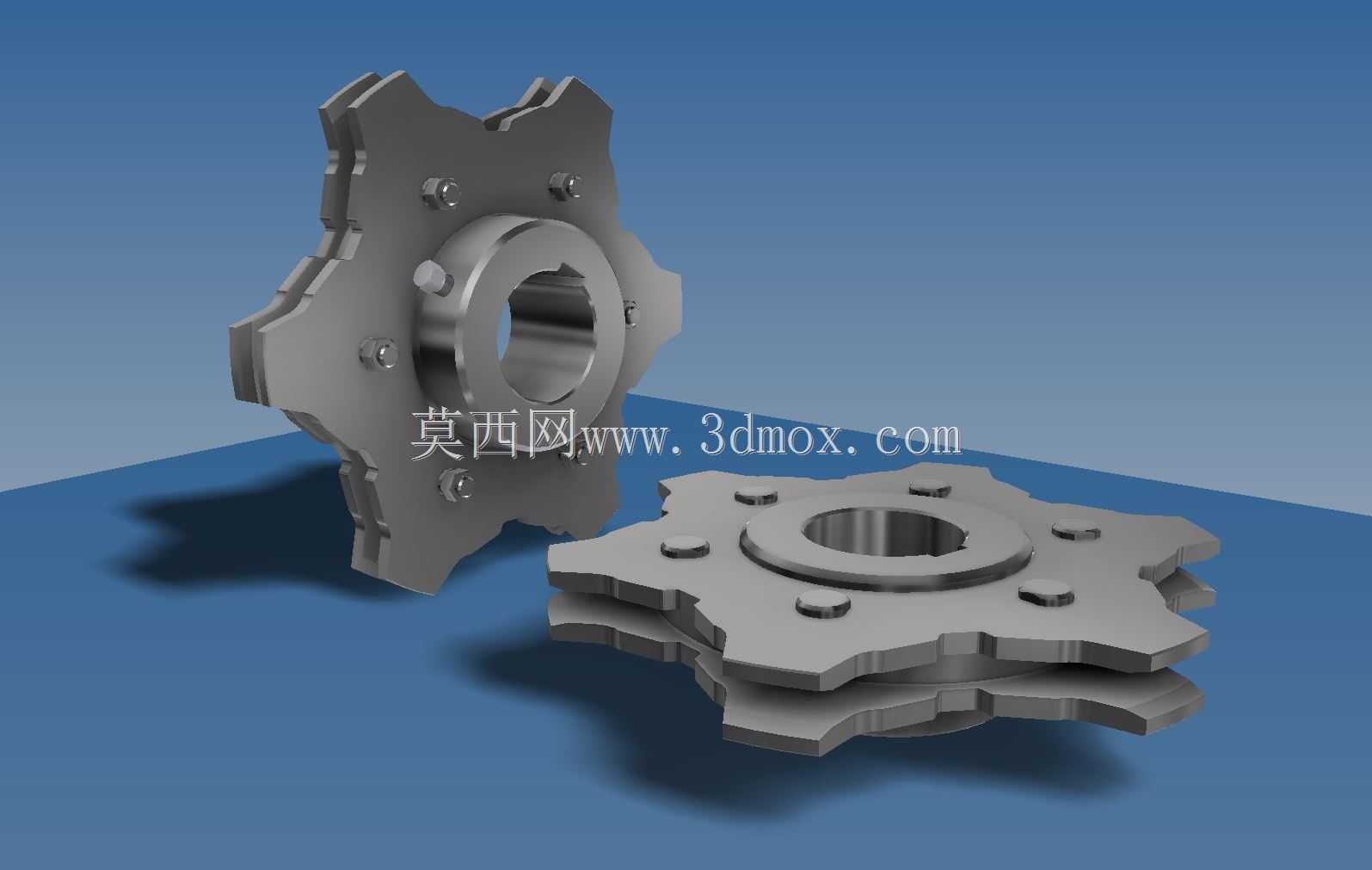

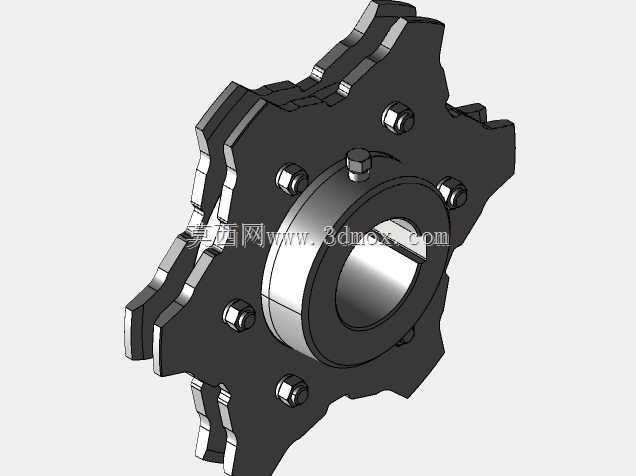

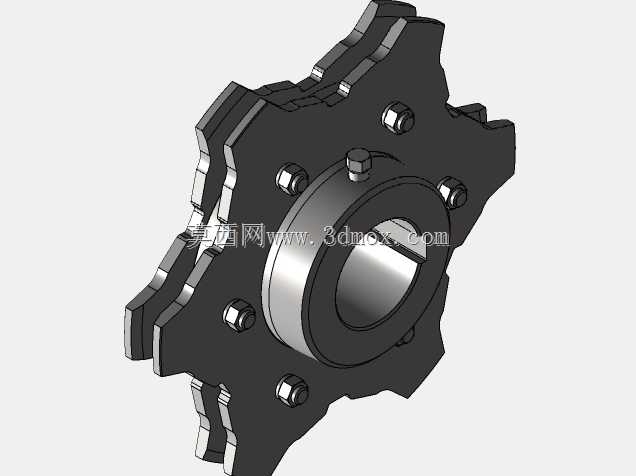

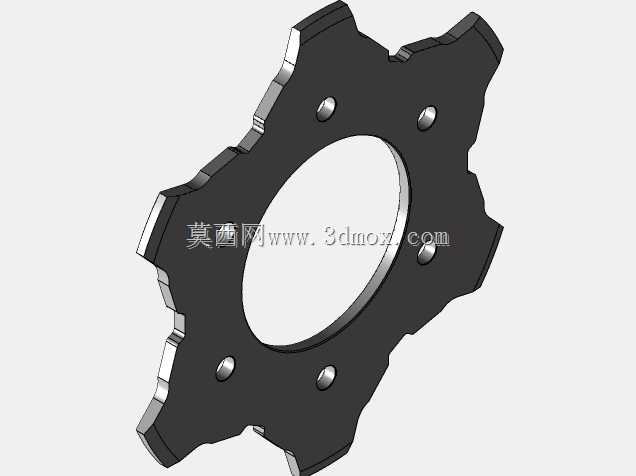

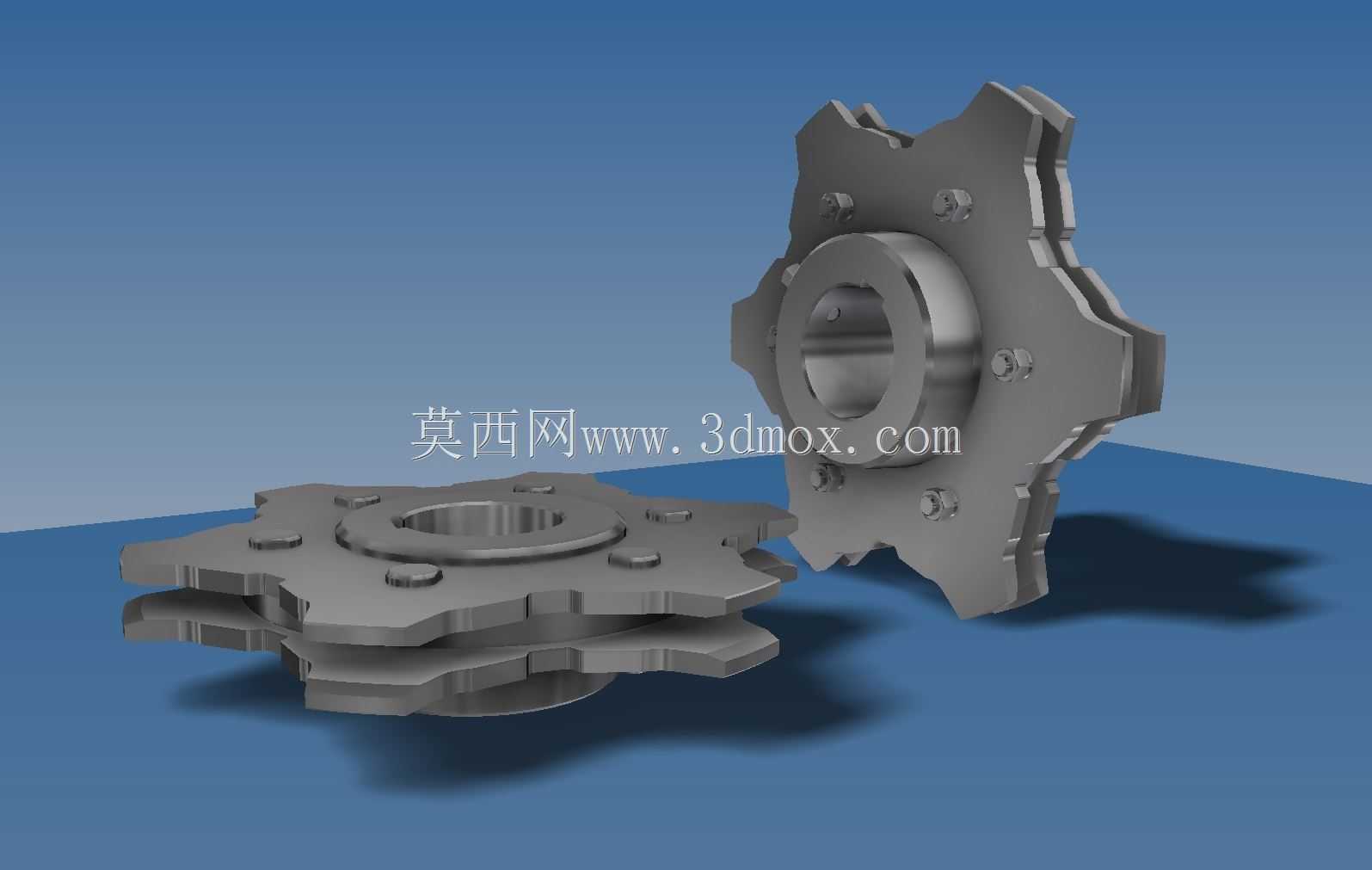

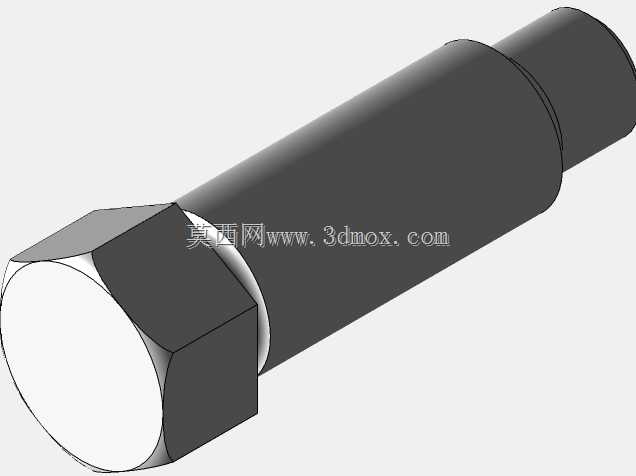

　　这款链轮针对重载链条传动工况设计，整体采用双片夹持式齿盘组合结构，区别于常规单片链轮的单薄受力形式，两片对称布置的齿形盘通过周向分布的紧固销钉连为一体，链条啮合时载荷可同时分摊到两侧齿面，单齿接触应力大幅降低，在输送线、农机行走机构、矿山给料设备这类启停频繁、瞬时冲击载荷大的场景中，齿面不会出现单点过载崩齿的问题。

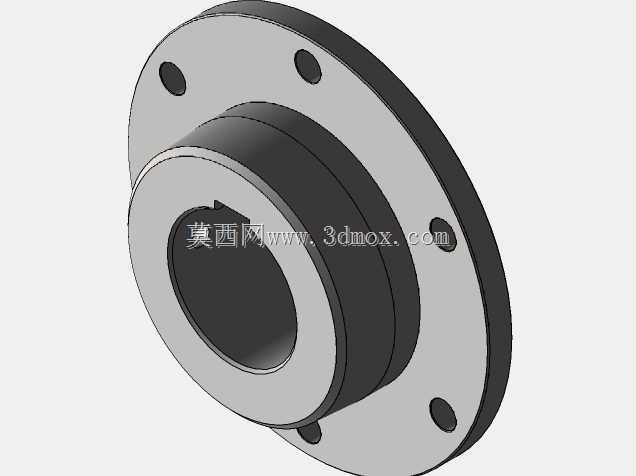

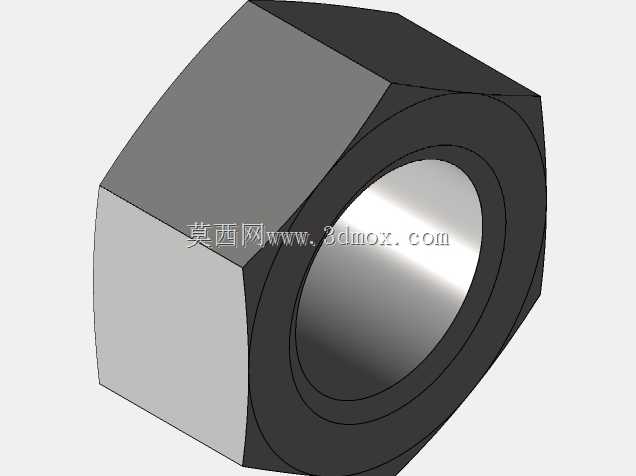

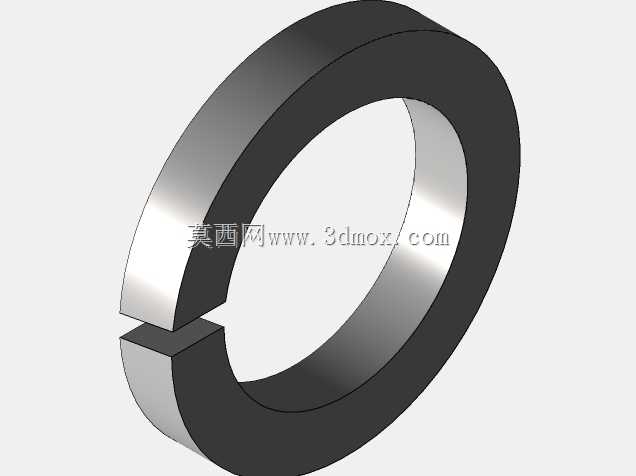

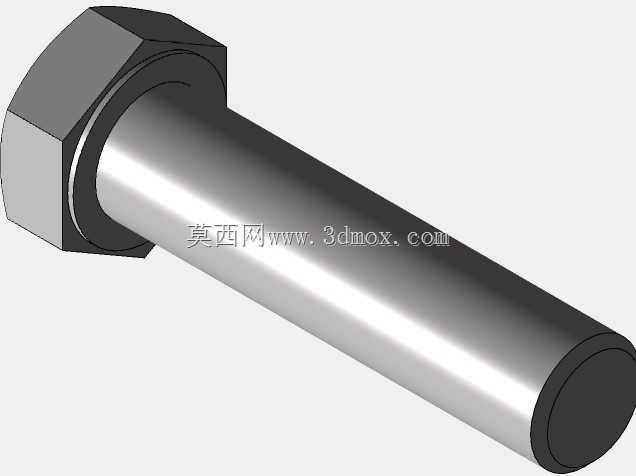

　　从安装边界来看，链轮中心设计了带键槽的通孔轴孔，可直接匹配对应直径的传动轴，通过平键传递扭矩，轴孔周边的轮毂做了加厚凸起处理，装配后轮毂端面可贴合轴肩定位，不需要额外加装过多定位套，周向预留的多个紧固点位既可以用来锁紧两片齿盘，也可根据安装需求加装止动垫片，防止链轮在正反转切换时出现轴向窜动。齿形轮廓按照配套链条的节距、滚子直径做了适配修形，齿侧间隙预留了合理的磨损余量，链条啮入啮出时不会出现卡滞、跳齿现象，即使链条使用后出现一定节距伸长，仍能保持平稳啮合。

　　设计过程中优先考虑了恶劣工况下的维护便利性，双片式结构在齿面出现磨损后，可单独拆解更换磨损侧齿盘，不需要整体拆卸整条传动轴和传动链路，大幅缩短停机维护时长。链轮的外缘齿尖做了倒角过渡，既可以引导链条顺利滑入齿槽，也能避免装配时尖锐棱边划伤链条滚子。整体结构的轴向厚度经过匹配计算，在保证啮合接触面积的前提下控制了整体重量，转动惯量更低，传动启停时的惯性冲击更小。这类链轮常布置在设备传动端的张紧侧或者从动轴端，和配套链条组成闭合传动回路，相比齿轮传动对安装中心距的公差容忍度更高，在多粉尘、有少量碎屑的生产环境中，即使传动部位混入少量杂质，也能通过链条和齿面的相对运动将杂质带出，不会像闭式齿轮那样出现磨粒加剧磨损的问题。建模时完整还原了齿形轮廓、键槽、周向紧固孔、轮毂台阶的所有细节，装配干涉检查可直接验证链轮和轴、链条、周边机架的安全间隙，齿盘外侧和机架护罩之间预留的散热空间也能避免长时间运行后热量堆积，适配各类中低速大扭矩的链条传动布局。
