落地式DTP电气施工控制柜结构

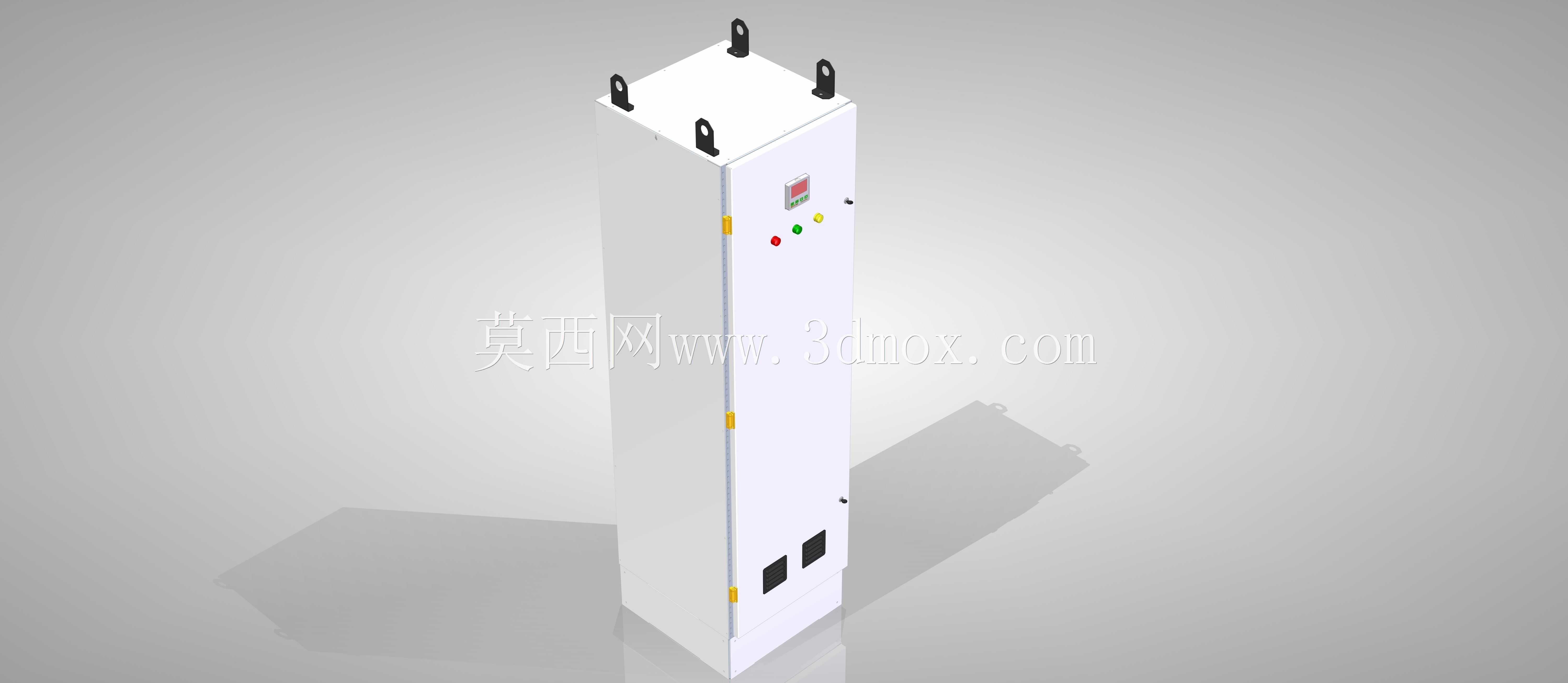

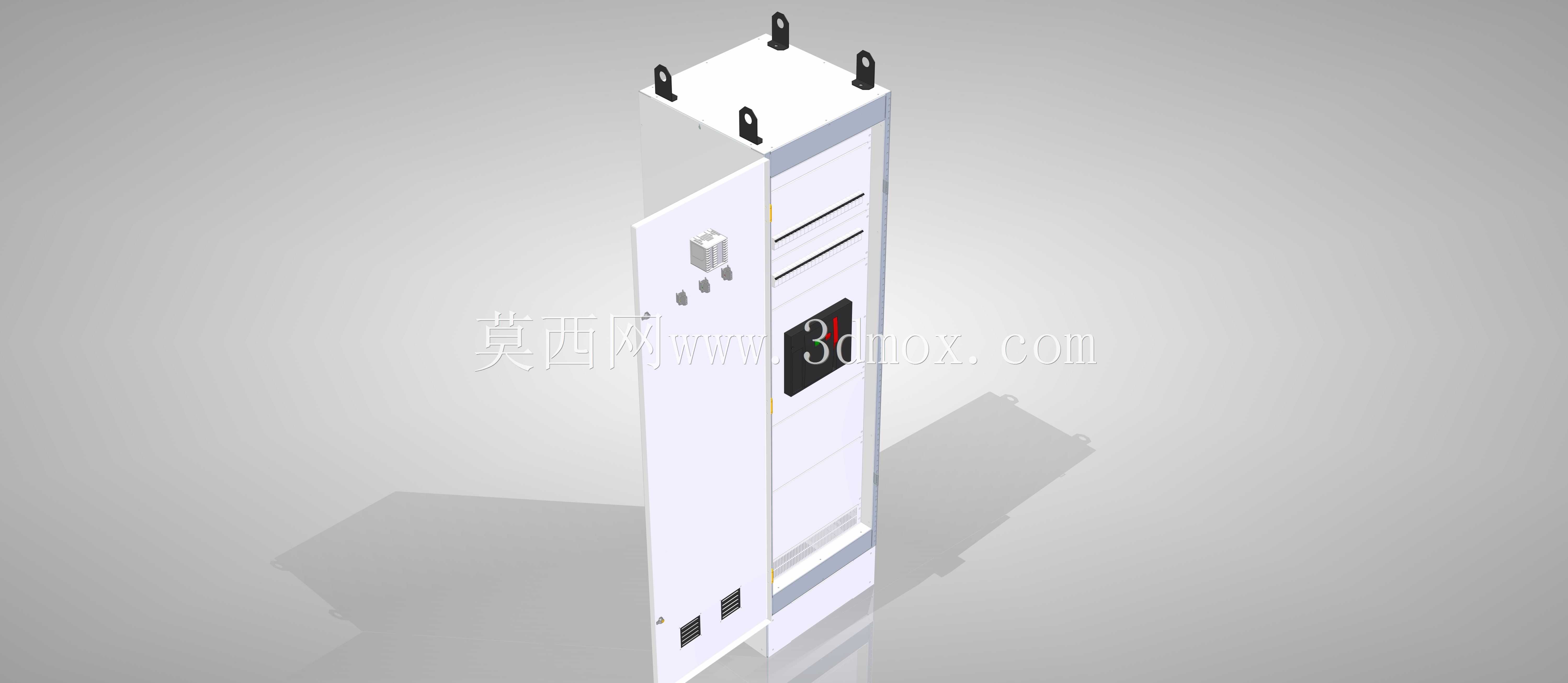

　　该柜体属于现场电气施工中常见的立式控制单元，整体采用窄高型落地布置思路，适合安装在车间通道、设备侧旁、配电间或产线端部等横向空间受限、纵向空间相对充裕的位置。柜体外形以长方体钣金框架为主体，正面设置门板与操作指示区域，顶部布置吊装结构，底部预留接线和固定空间，能够在搬运、就位、接线和后期维护之间取得较平衡的结构关系。

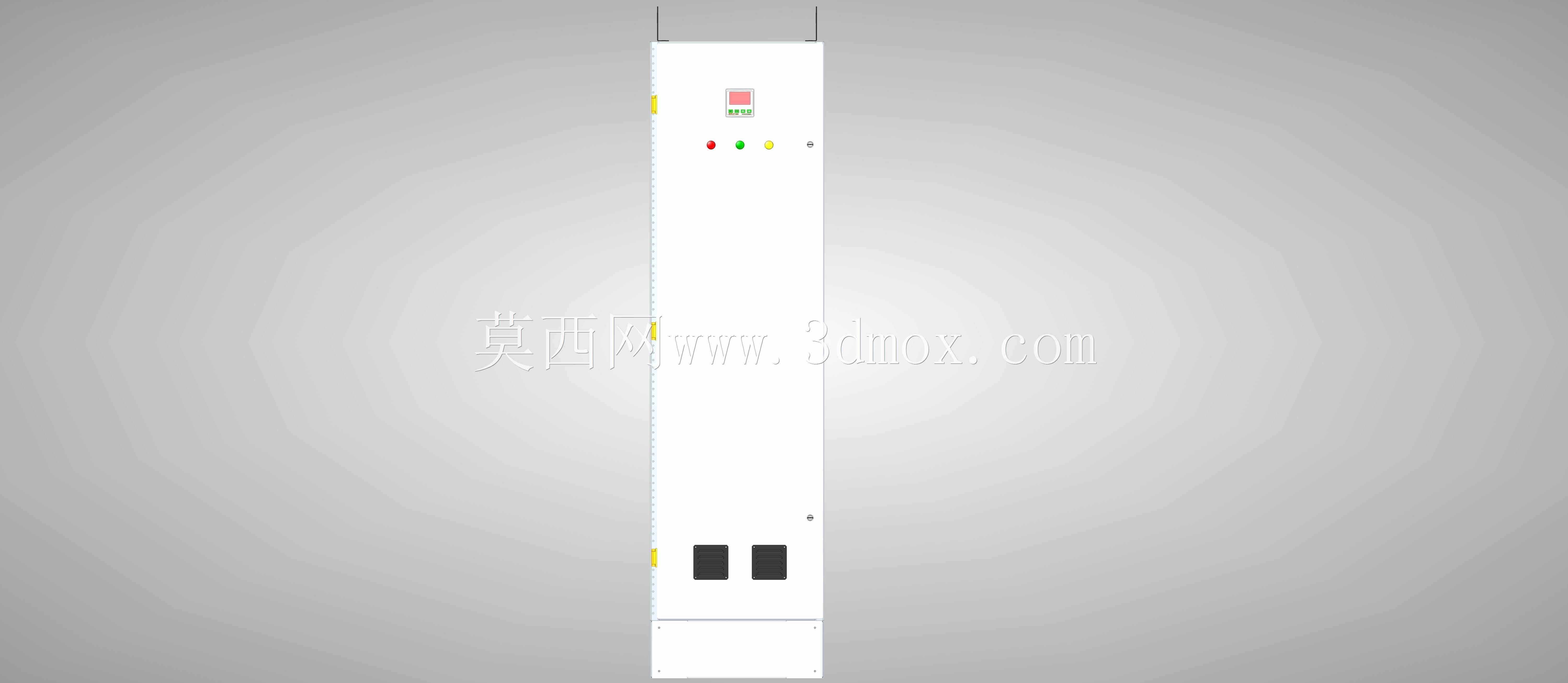

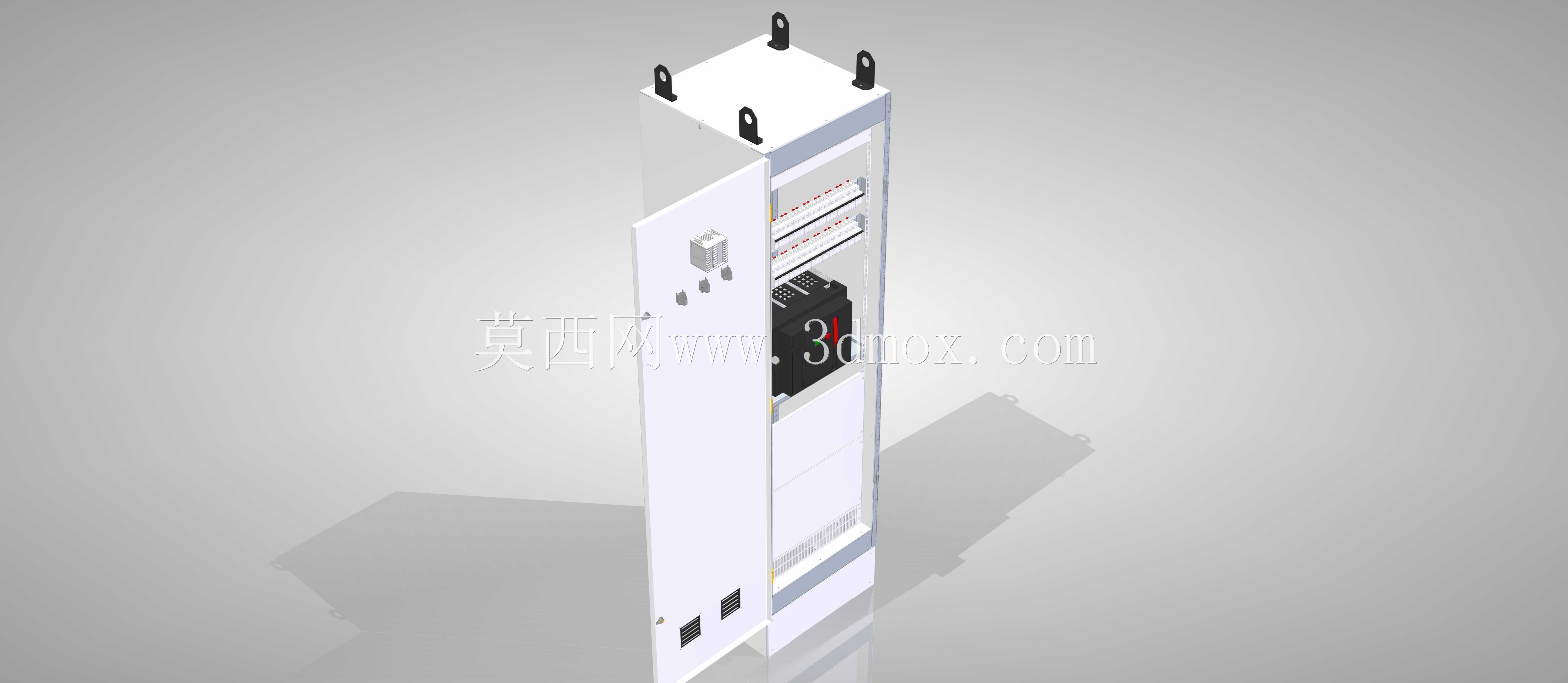

　　从实际用途看，这类柜体主要承担电气元件容纳、回路分配、信号指示和现场操作接口集中布置等功能。正面上部可见显示或控制元件安装位，旁边配置不同颜色的指示器件，可用于电源、运行、故障等状态反馈；下部设置独立的开孔区域，适合安装接线端子、开关元件或外接接口。门板闭合后可形成相对独立的防护空间，减少粉尘、误触和机械碰撞对内部元件的影响；需要检修时，又可通过门板开启获得正面操作空间。

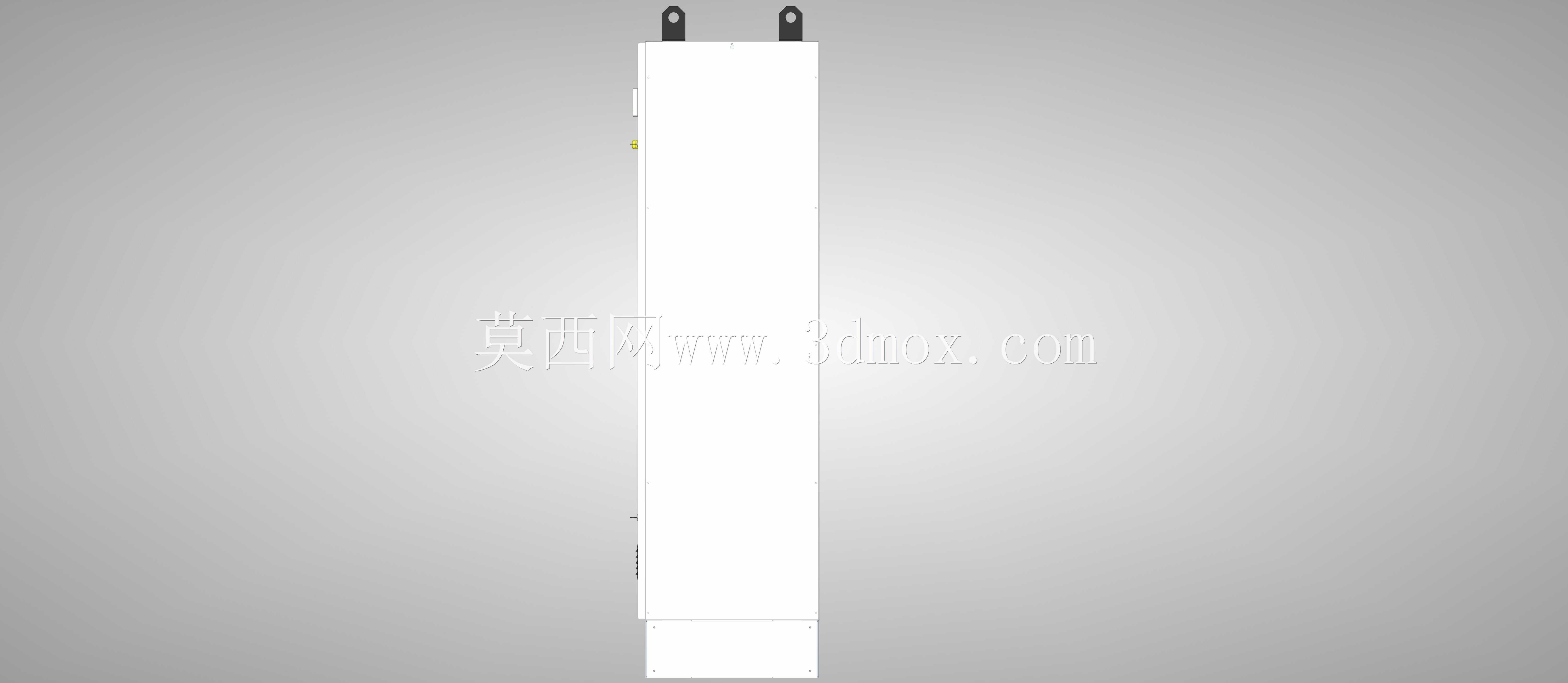

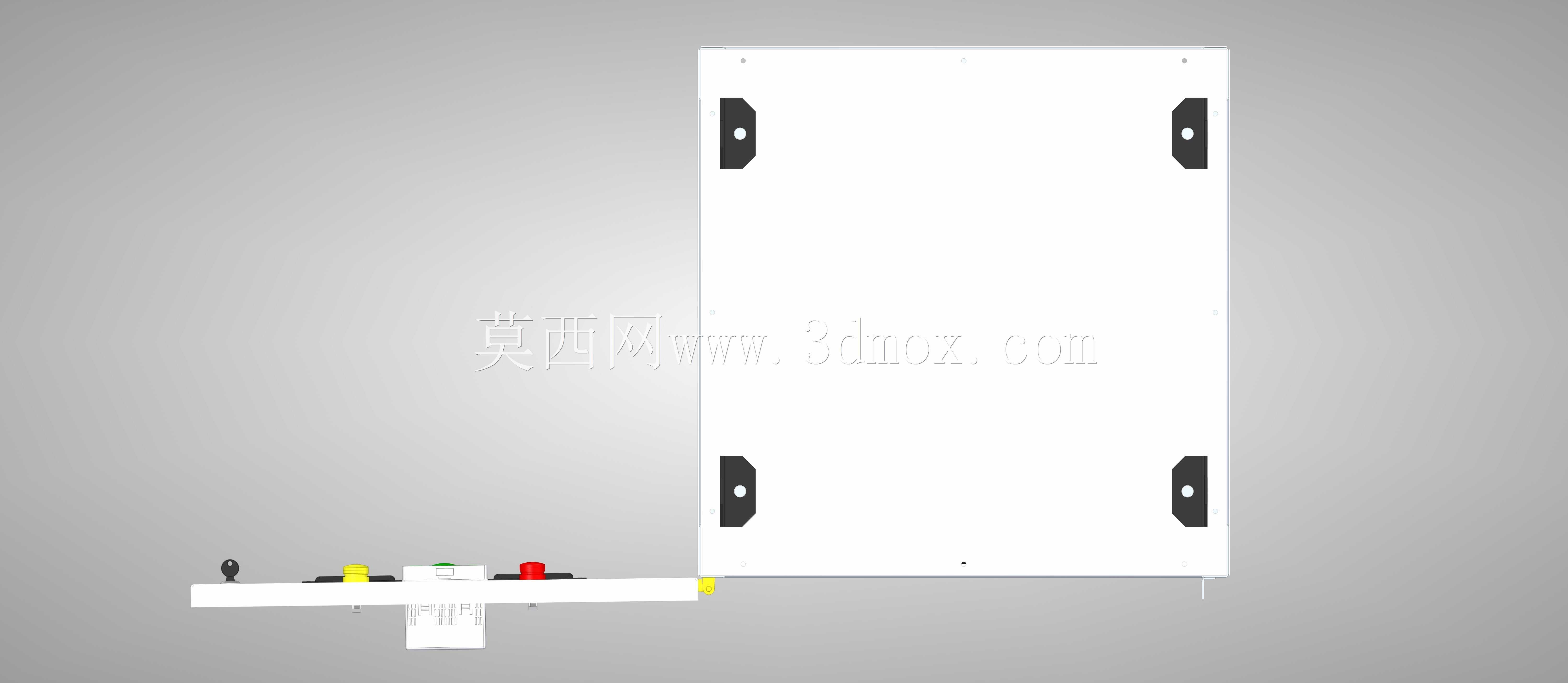

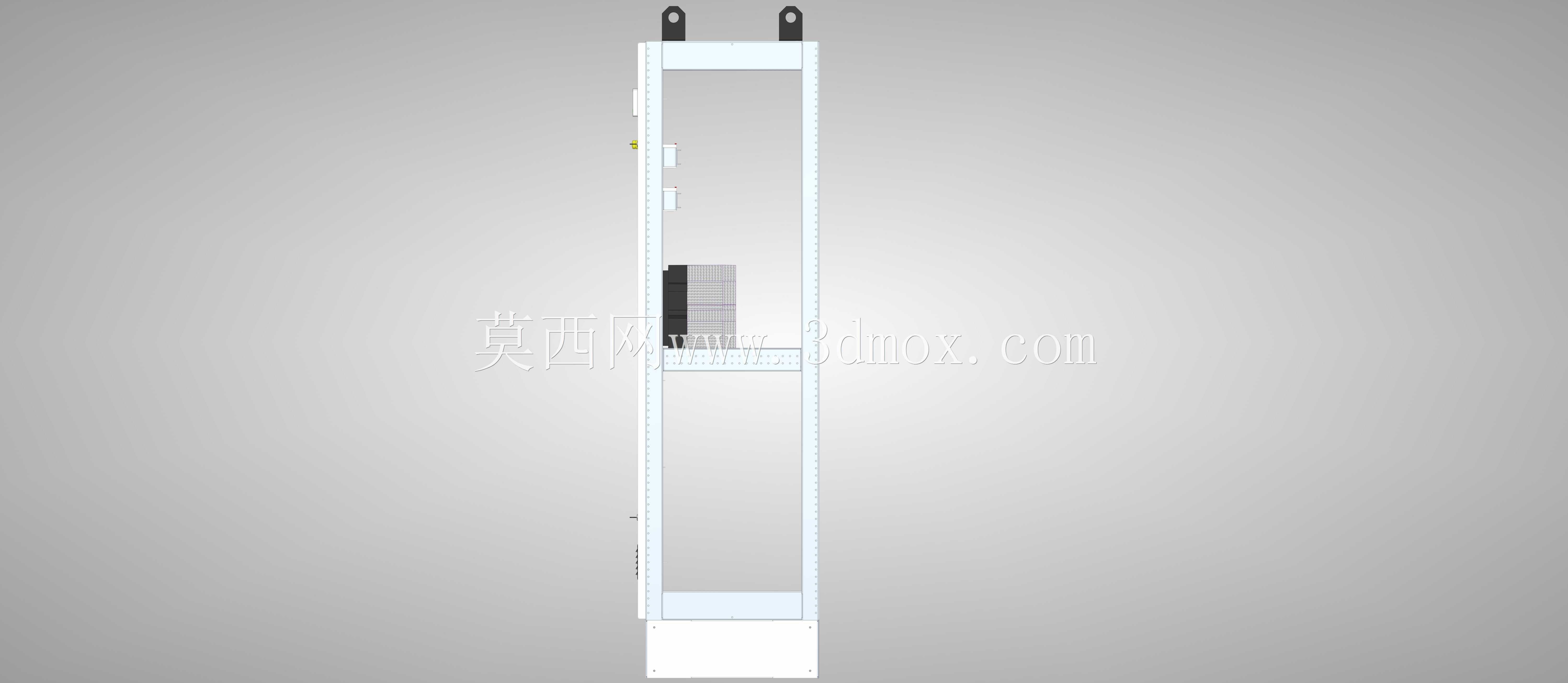

　　结构设计上，柜体强调刚性与安装便利性。顶部四个吊耳沿柜体四角附近布置，吊装时受力点靠近主体框架，可降低单点起吊造成的顶板变形风险。吊耳形式简单，直接与顶部承重部位连接，适合车间行车或叉车配合转运。柜体侧边可见铰链或门板连接位置，门框与侧板之间通过钣金折弯形成加强边界，使薄钢板柜体在高度较大的情况下仍能保持较好的直线度，减少门板闭合后的间隙不均。

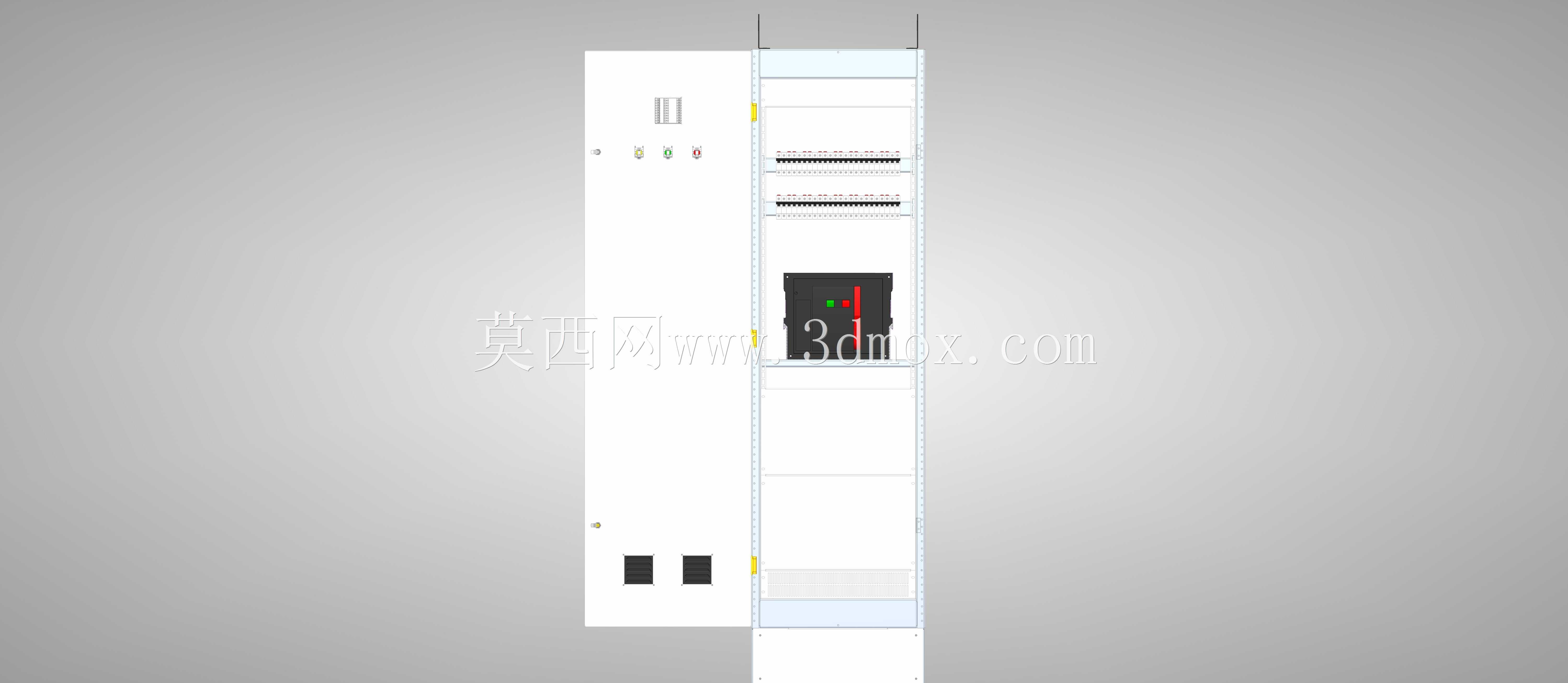

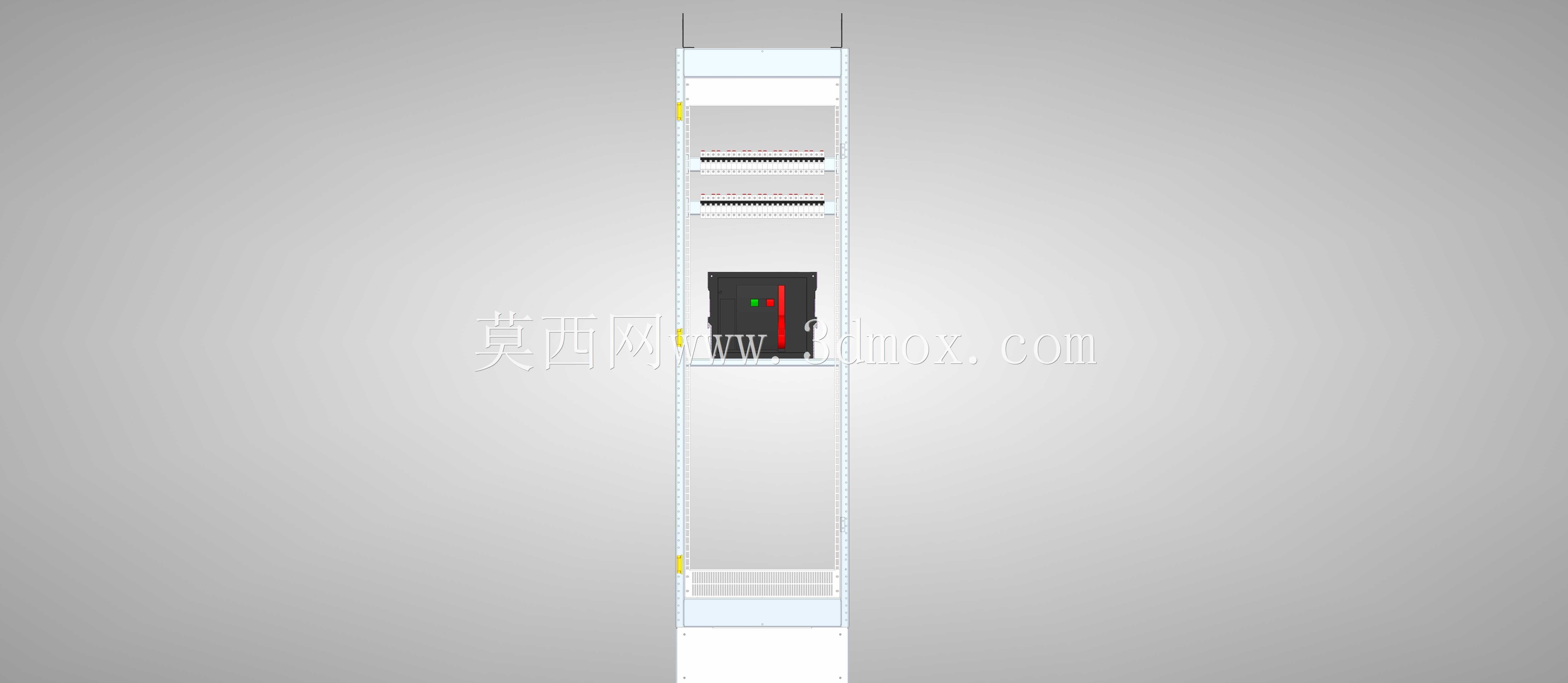

　　外形尺寸方面，模型呈现明显的高宽比，宽度和深度较小，适合贴墙或靠近设备布置；高度方向则提供充足的元件安装面，可分层布置断路器、继电器、端子排、线槽和走线空间。底部应结合现场情况预留槽钢底座或膨胀螺栓固定位置，柜体就位后需要保证垂直方向稳定，避免柜门开启或内部元件维护时产生晃动。进线方式可根据现场条件从底部或侧下方引入，电缆进入后通过端子排分区整理，强电与弱电走线宜分槽布置，便于后期排查。

　　建模时需要重点关注门板开启间隙、吊耳承重连接、顶部板厚折边、指示灯开孔中心距以及下部接口区域的相对位置。柜体四角、门框折边和安装孔位是结构校核的重点，尤其在窄高形态下，顶部吊装、底部固定和门板刚度都会影响现场使用可靠性。该结构对电气成套设计、柜体布局校核和施工安装交底具有直接参考价值。
