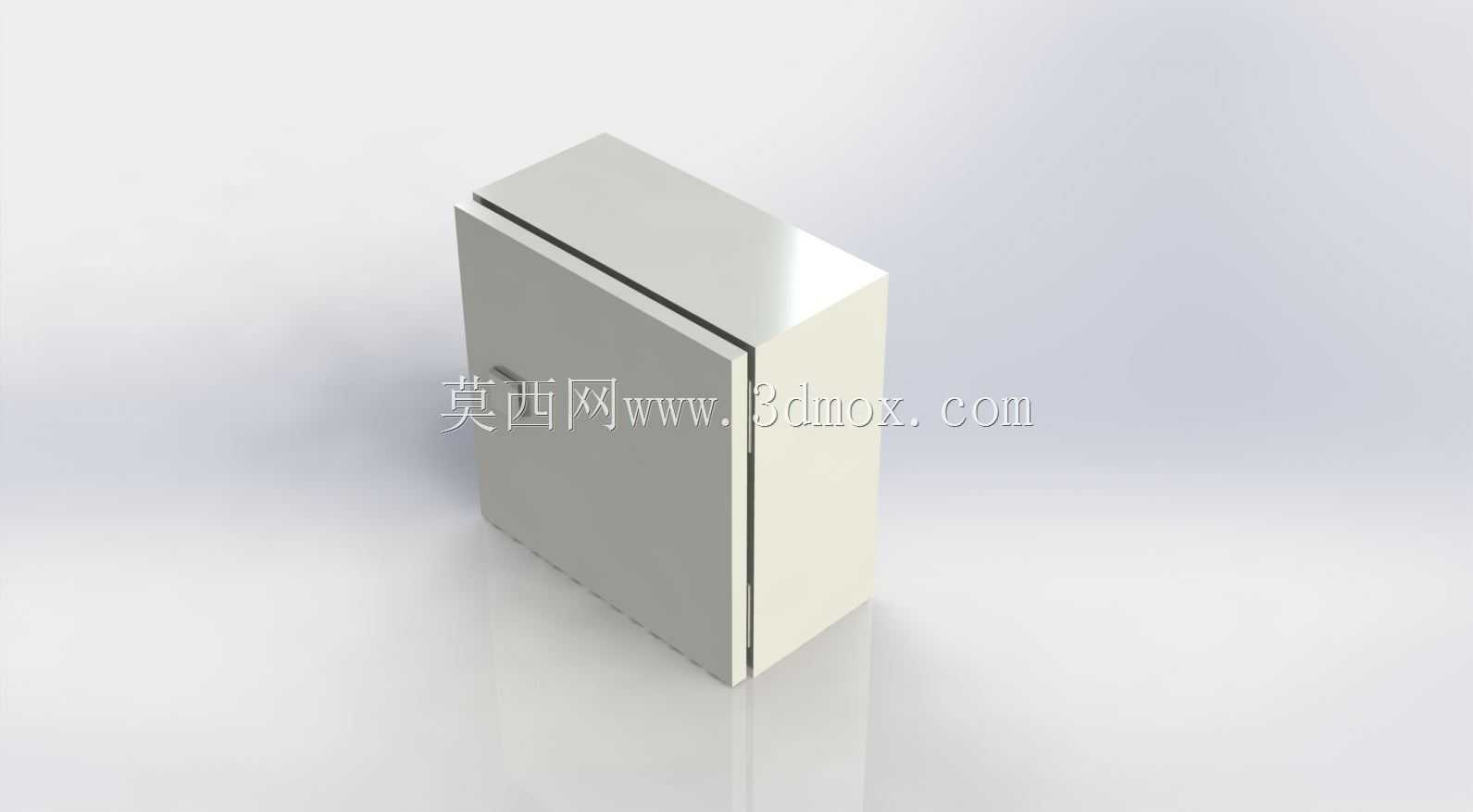

威图款300×300×150壁挂式电气控制箱体

　　这款紧凑型壁挂式电气箱体，是工业现场分布式控制回路、小型信号采集站点、末端设备配电单元的常用承载壳体，在离散制造车间的工位旁、物流仓储线的设备侧、商用建筑的管井内、户外小型站点的防护区都有广泛应用，主要用来容纳小型PLC模块、接线端子排、信号隔离器、小型断路器、开关电源这类尺寸紧凑的低压电气元件，为内部器件提供可靠的物理防护与电磁屏蔽边界，避免现场粉尘、飞溅液体、意外磕碰对电气回路造成损伤。

　　从设计逻辑来看，这款箱体采用经典的单门前开结构，整体为冷轧钢板折弯焊接成型的一体式壳体，背部预留壁挂安装孔位，可直接通过膨胀螺栓固定在混凝土墙面、设备机架立面或者钢结构立柱上，不需要额外搭配落地安装底座，适配空间局促的安装场景。箱体的门板与主体框架之间采用隐藏式铰链连接，门板边缘设计有连续发泡密封胶条，闭合后可达到常规工业场景要求的防护等级，能够阻挡直径1mm以上的固体异物侵入，同时可应对垂直方向的少量滴水，满足多数室内工业环境的使用要求。门板内侧预留了接地螺柱，可通过黄绿双色接地线与箱体主接地端子连通，避免门板带电引发安全隐患，同时门板上可根据需求开孔安装按钮、指示灯、小型人机界面屏幕，方便现场操作人员直接在箱门层面完成设备状态查看与基础操作。

　　尺寸边界上，这款箱体的外部长宽高为300mm、300mm、150mm，属于紧凑型壁挂箱体的常用规格，内部可用安装深度约130mm，扣除门板内侧突出的锁具、加强筋占用空间后，可容纳的元器件安装深度不超过110mm，适配厚度较小的导轨式安装电气元件。箱体内部背部预设了标准化的安装板固定螺柱，用户可根据自身需求裁切镀锌钢板安装板，将元器件固定在安装板上后整体推入箱体完成固定，不需要在箱体主结构上额外打孔，避免破坏箱体的防护性能。箱体的侧边预留了敲落孔位，可根据进出线方向打开对应位置的敲落孔，安装电缆防水接头或者穿线格兰，完成动力线、信号线的进出布线，不同方向的敲落孔设计可适配上进上出、下进下出、侧进侧出等多种布线方式，减少现场布线的弯折难度。

　　在结构细节处理上，箱体的所有折弯边角都做了圆角钝化处理，避免安装维护过程中锋利的板边划伤操作人员，门板锁具采用标准的转舌锁结构，可搭配通用钥匙开启，也可根据用户需求更换为三角锁、锁芯锁具，满足不同场景的权限管理要求。箱体的焊接位置都做了打磨抛光处理，表面经过磷化、静电喷塑工序，涂层厚度均匀，具备较好的耐锈蚀、耐刮擦性能，可在常规温湿度的工业环境下长期使用，不会出现涂层脱落、壳体锈蚀的问题。

　　实际选型应用中，这款箱体适合作为小型设备的本地控制箱使用，比如单台输送辊道的控制回路、单个检测工位的信号转接箱、小型风机水泵的就地配电箱体，内部可容纳的元器件总宽度适配标准DIN导轨的安装长度，单根导轨上可安装8-10个标准宽度的低压电器元件，若需要容纳更多元件，也可在箱体内部加装横向支撑梁，布置两层导轨安装位，进一步提升内部空间利用率。需要注意的是，这款箱体的深度尺寸较小，无法容纳深度较大的变频器、软启动器这类发热量大、尺寸偏厚的器件，选型时需要提前核对内部元器件的外形尺寸，预留足够的接线空间与散热间隙，避免元器件安装后无法正常关闭箱门，或者内部布线挤压导致绝缘层破损。对于户外使用场景，这款基础款箱体需要额外搭配防雨外罩使用，无法直接暴露在露天淋雨环境中，若有户外使用需求，还需要在箱体呼吸阀位置加装防水透气组件，避免箱体内外温差导致凝露产生，影响内部电气元件的绝缘性能。
