三脚架顶部快装云台连接手柄结构

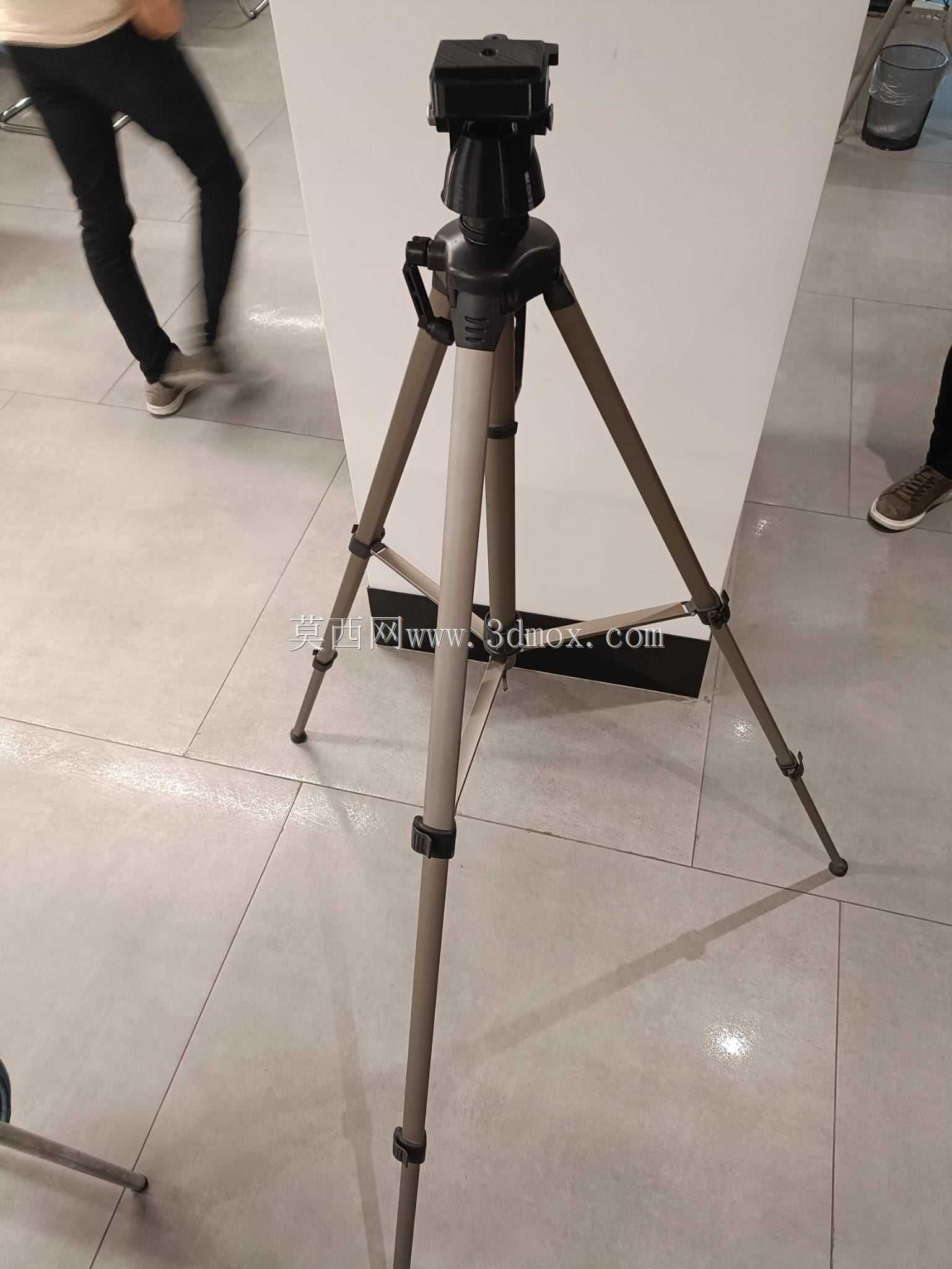

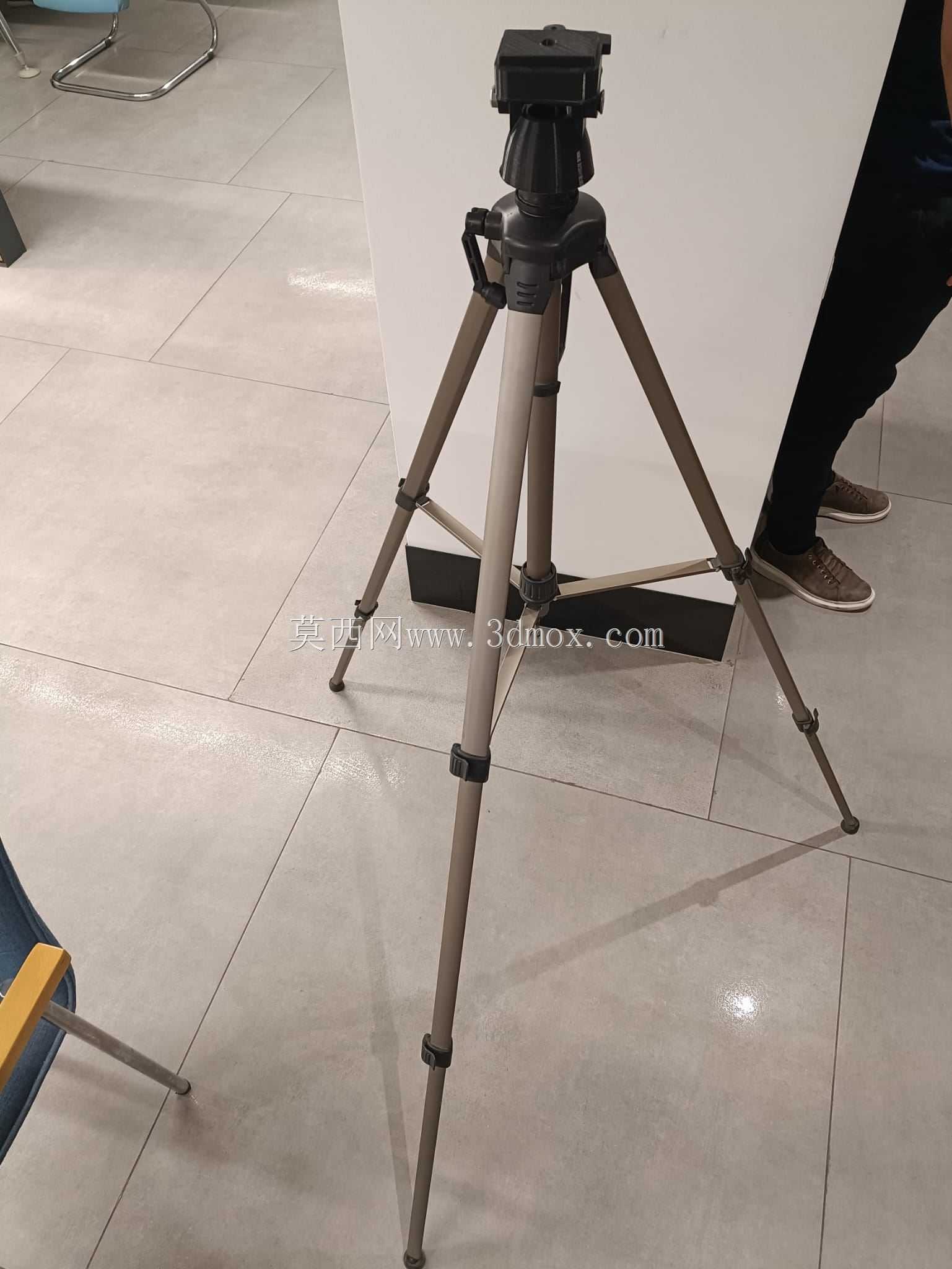

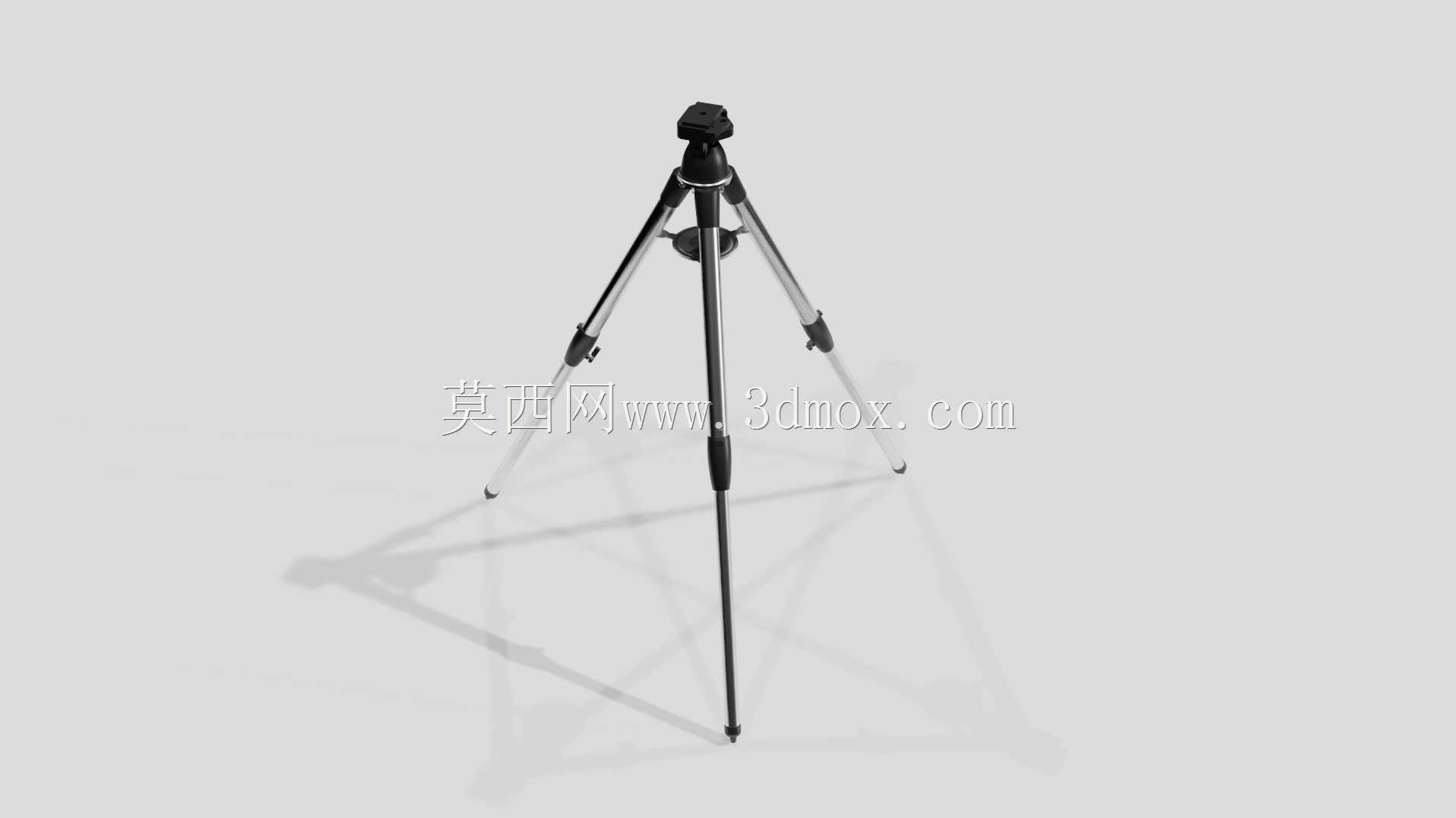

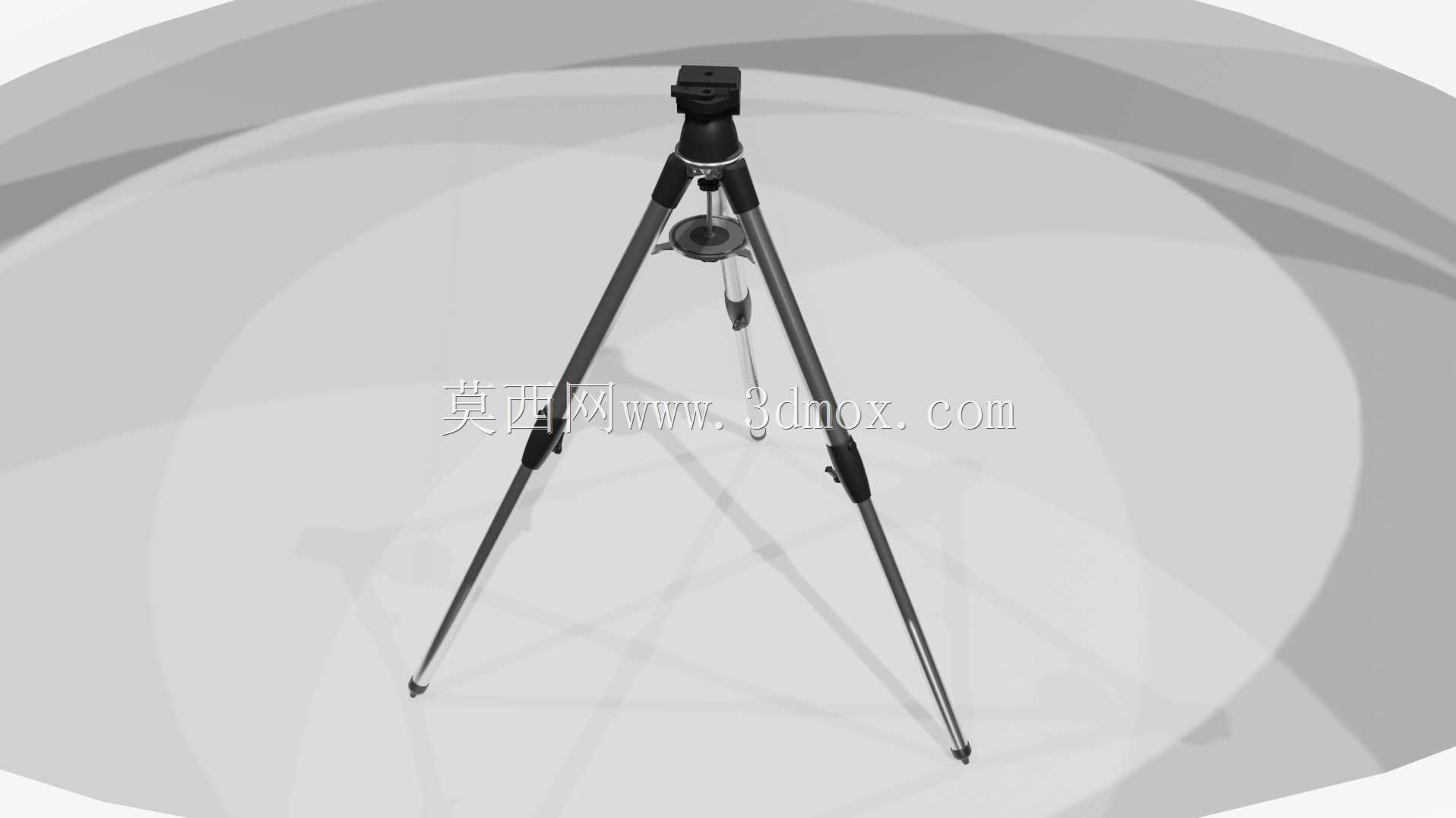

　　该结构件面向三脚架顶部承载与姿态调节场景，主要承担相机、观测设备或小型测量仪器在支撑端的安装、定位与快速拆卸功能。实际使用中，三脚架腿管负责提供稳定支撑，顶部手柄组件则位于支撑系统与被承载设备之间，既要传递竖向载荷，又要保证设备在俯仰、旋转调整后能够可靠锁定。

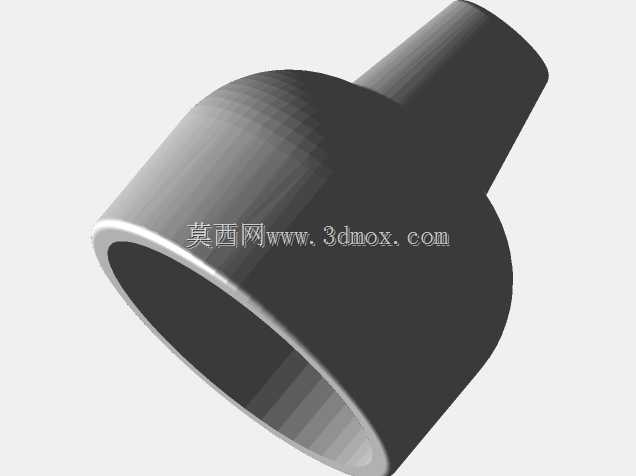

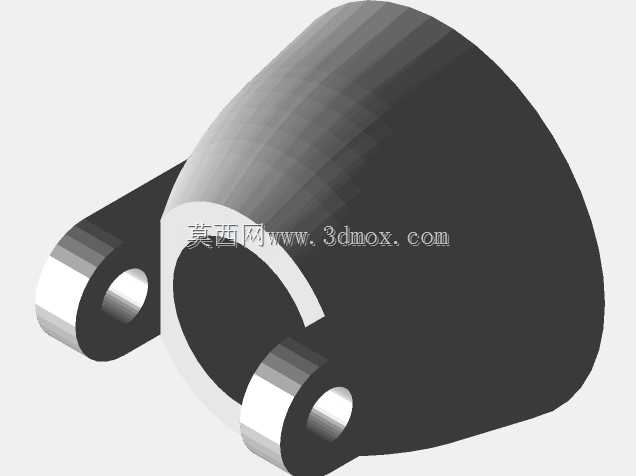

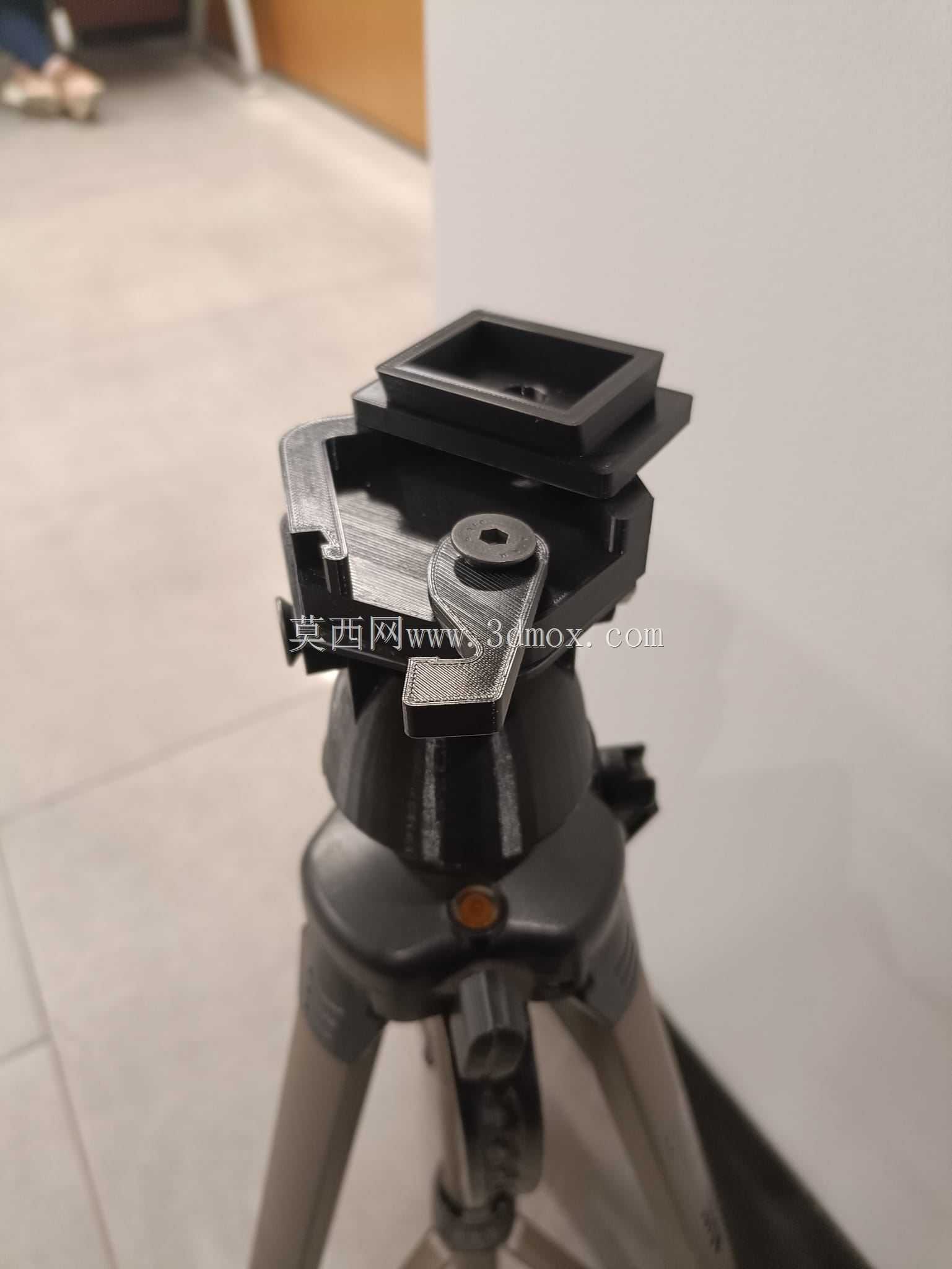

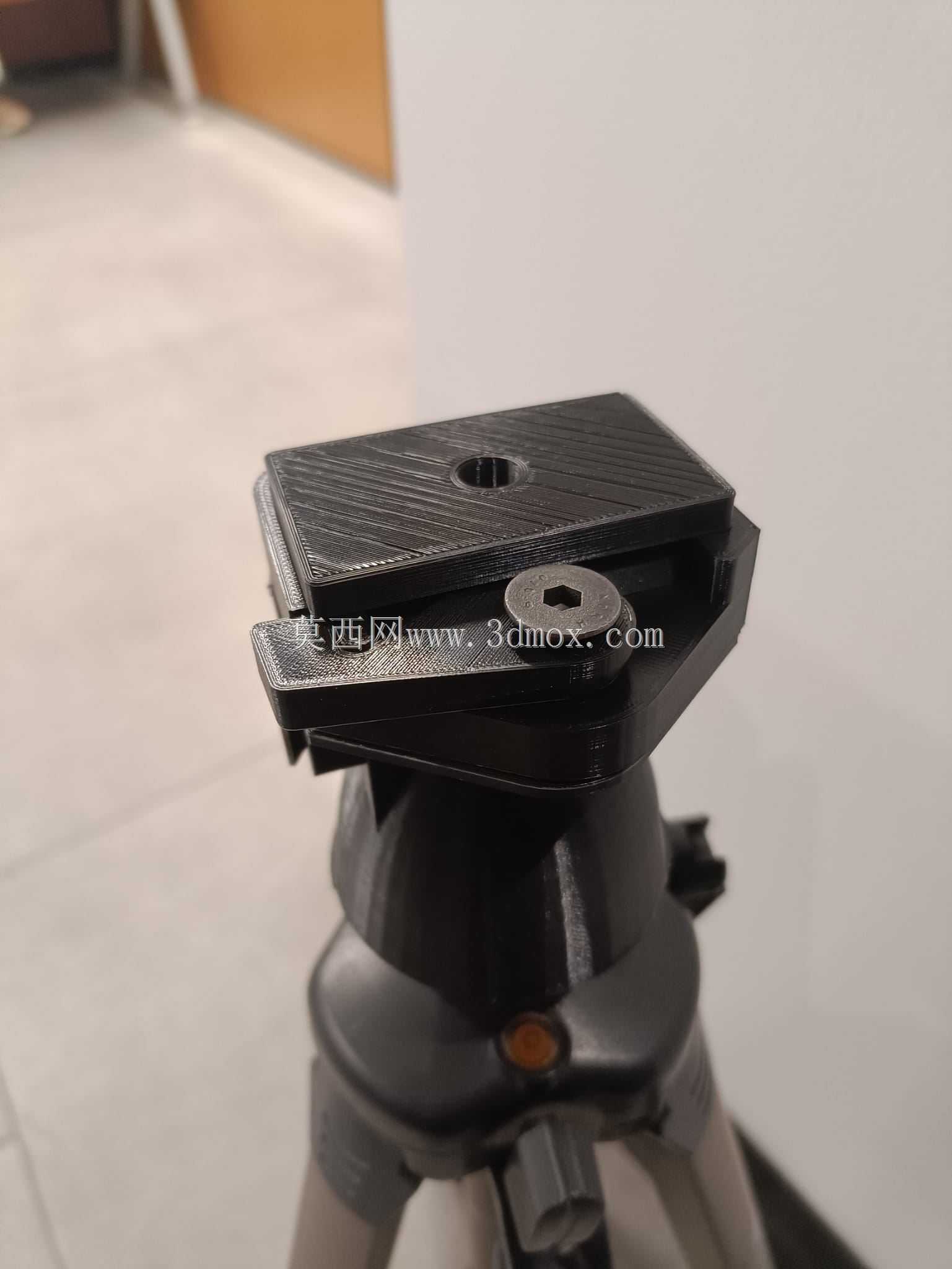

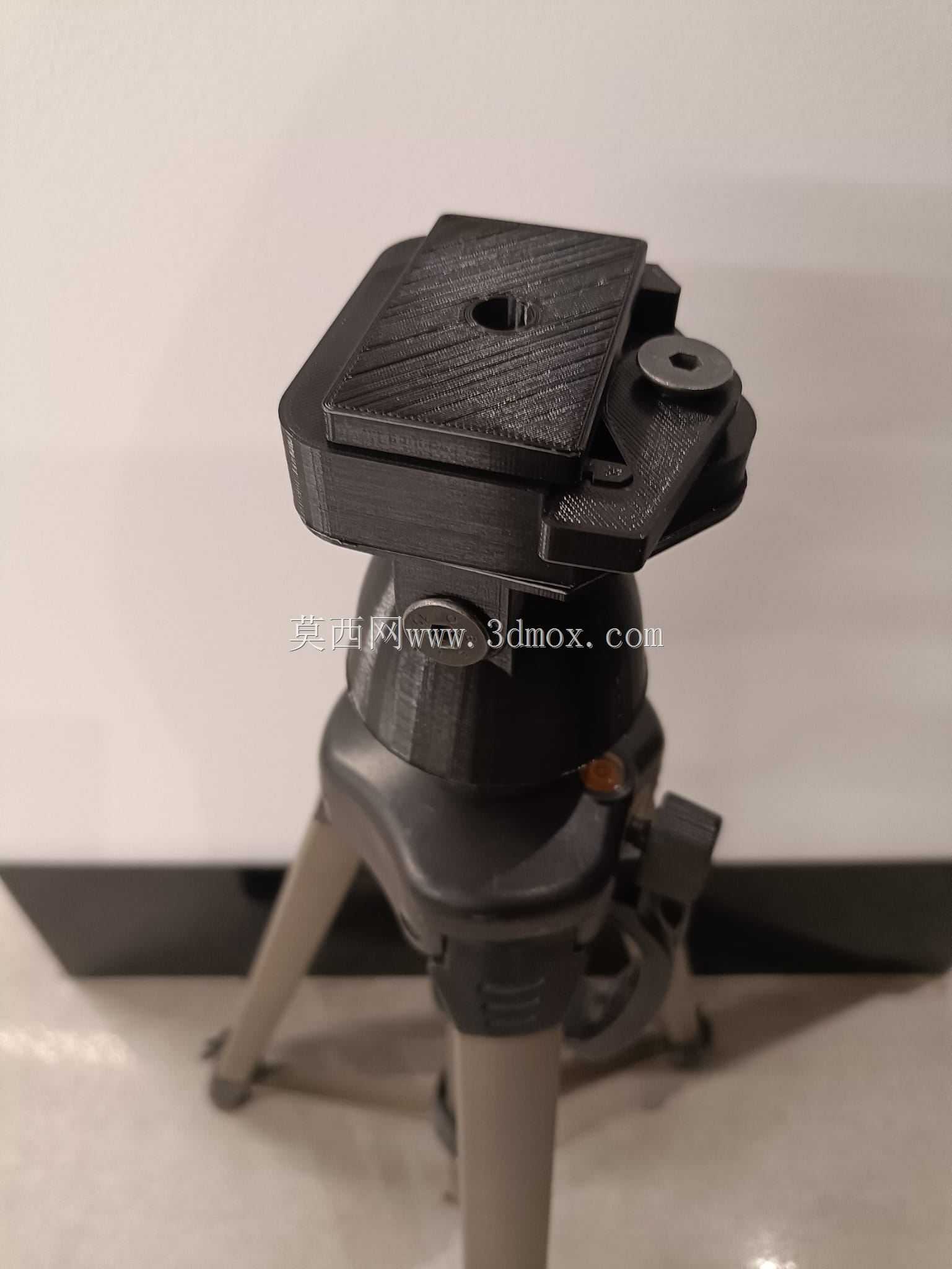

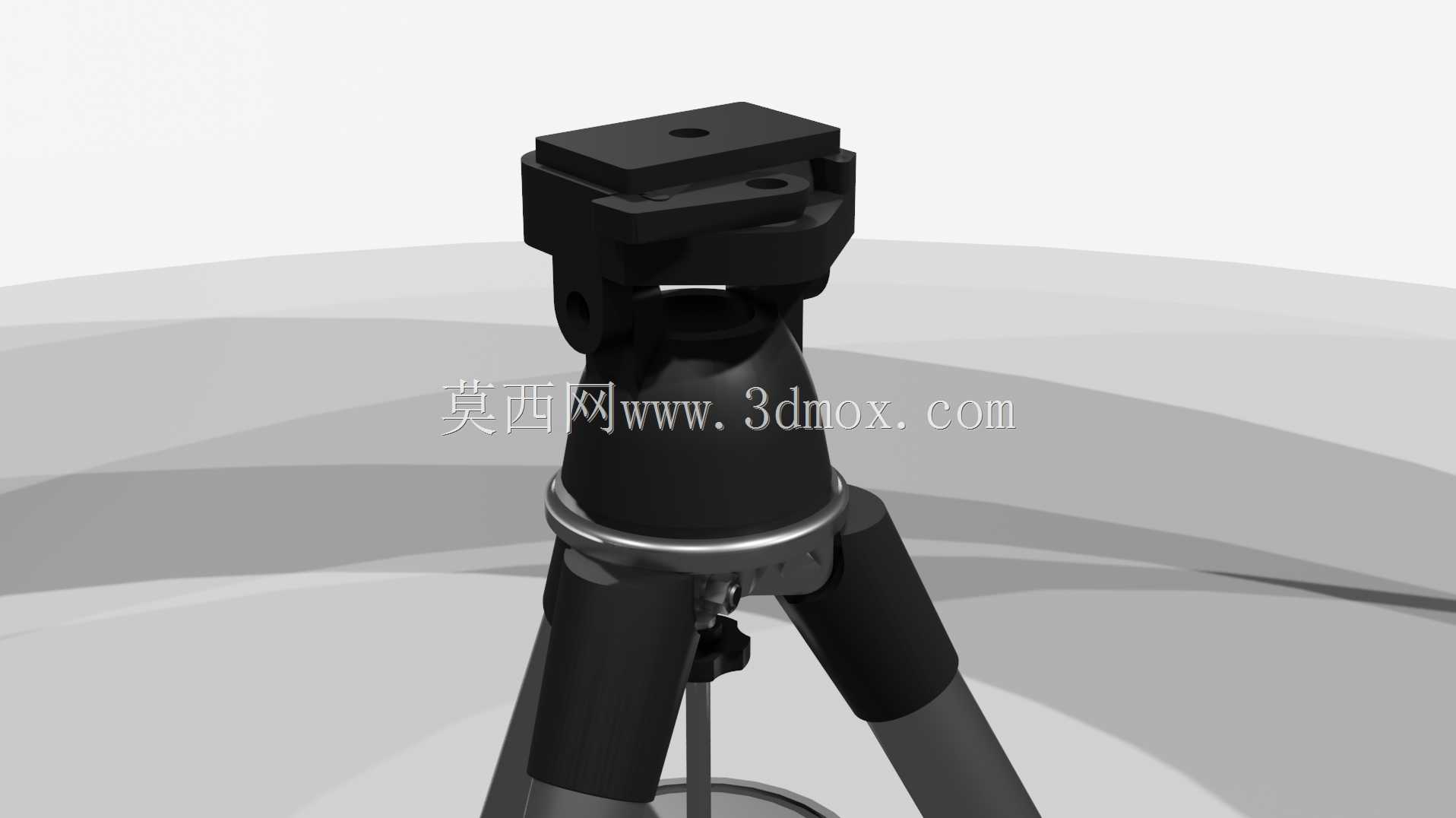

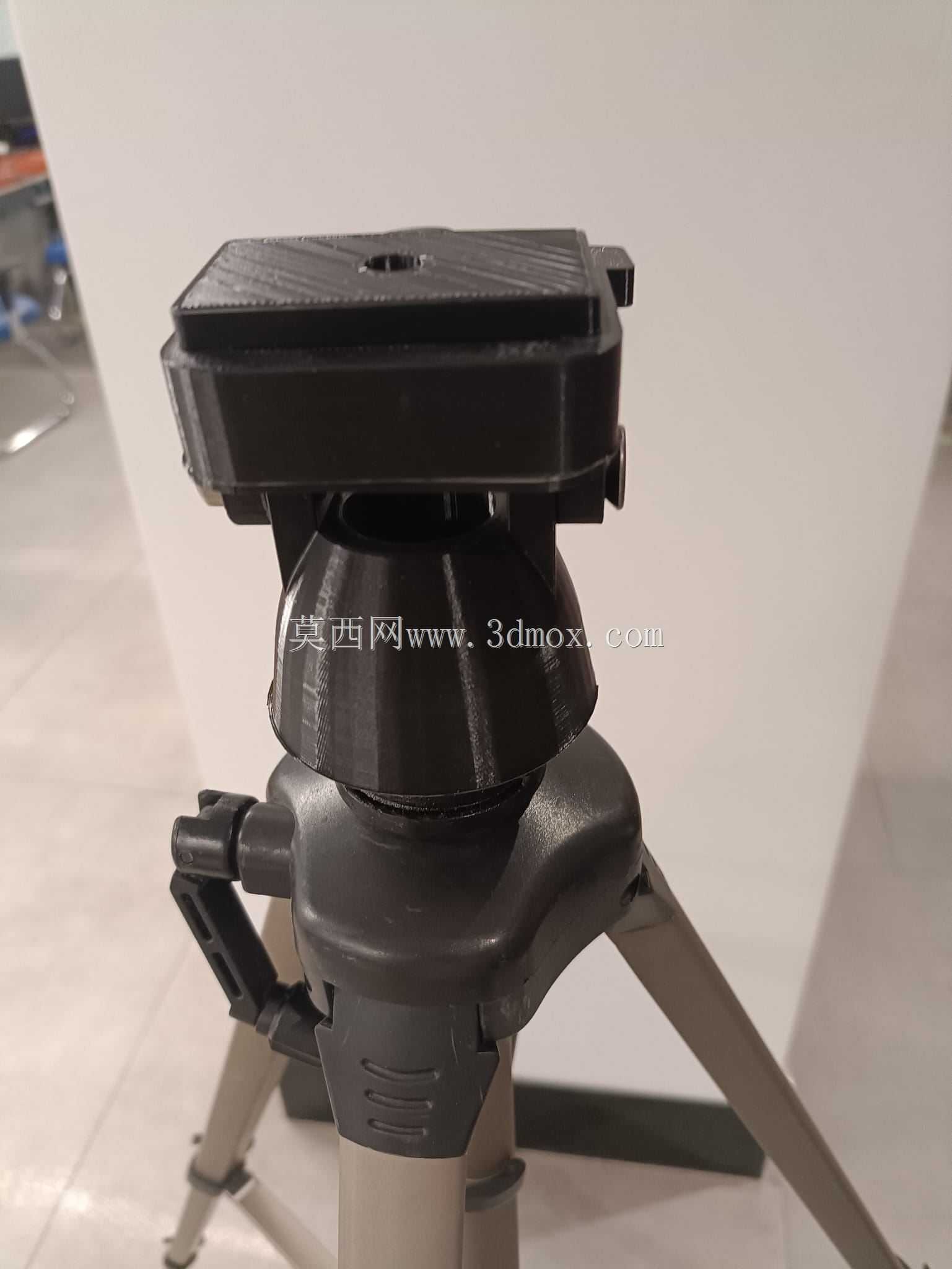

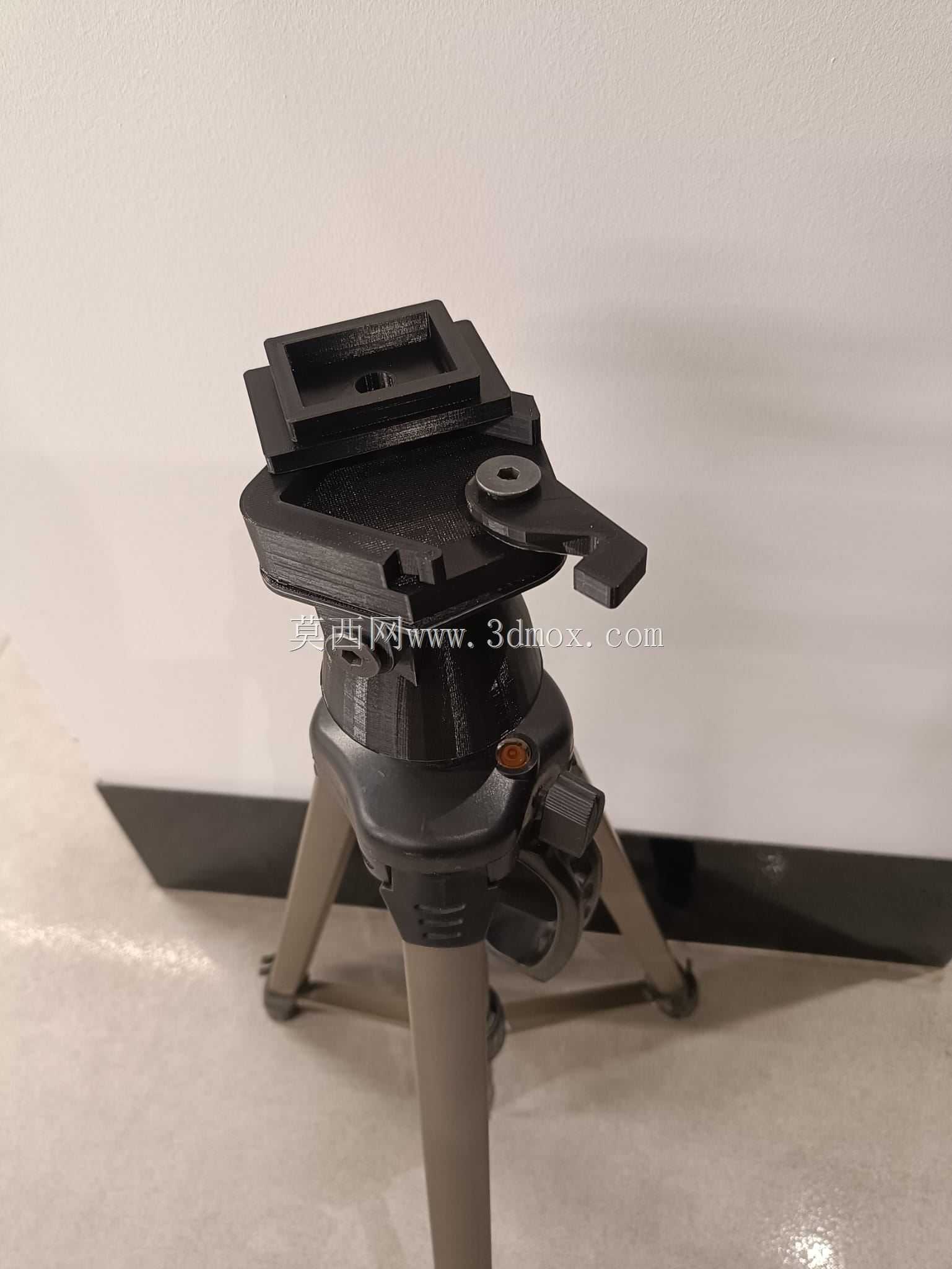

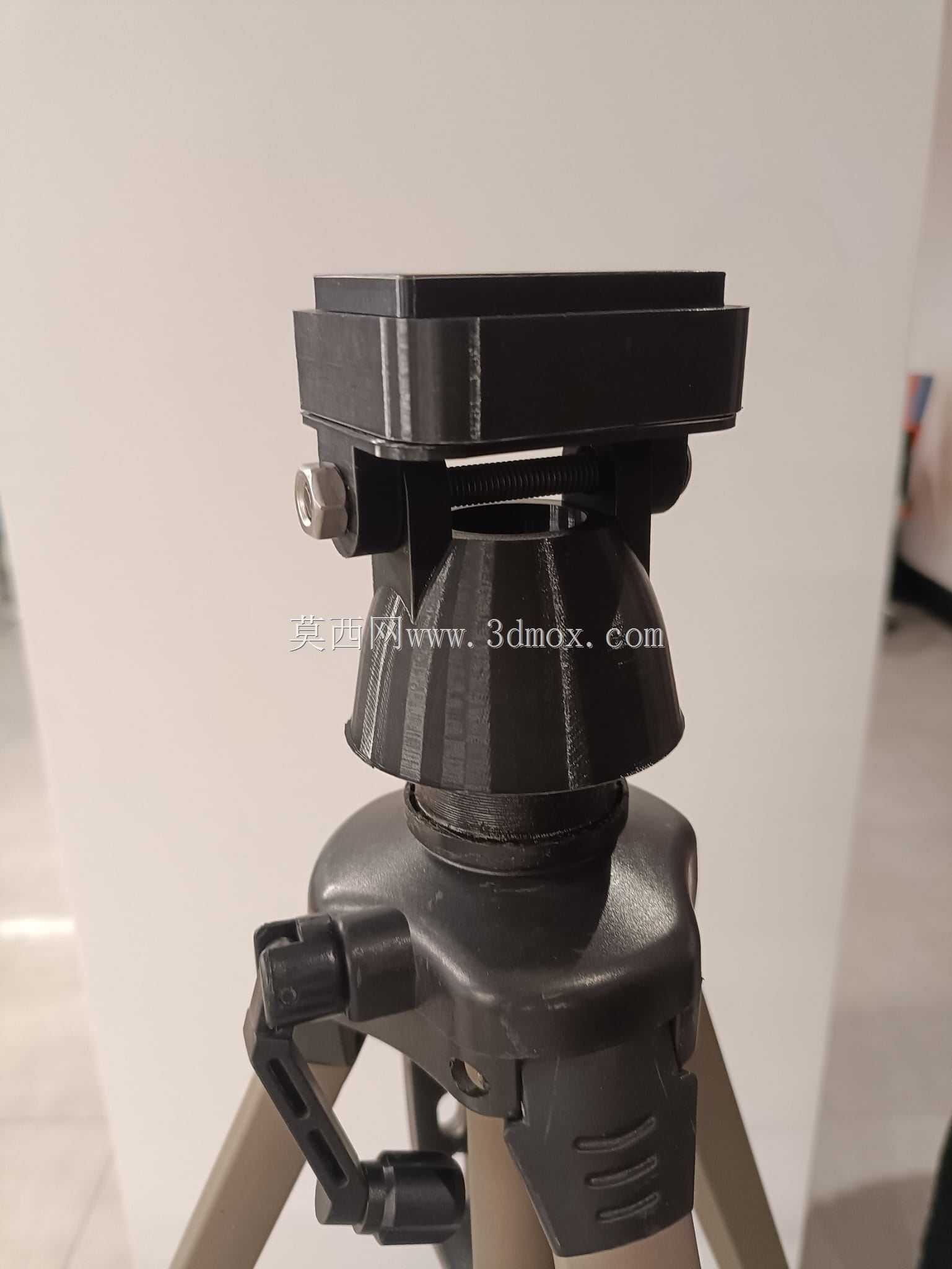

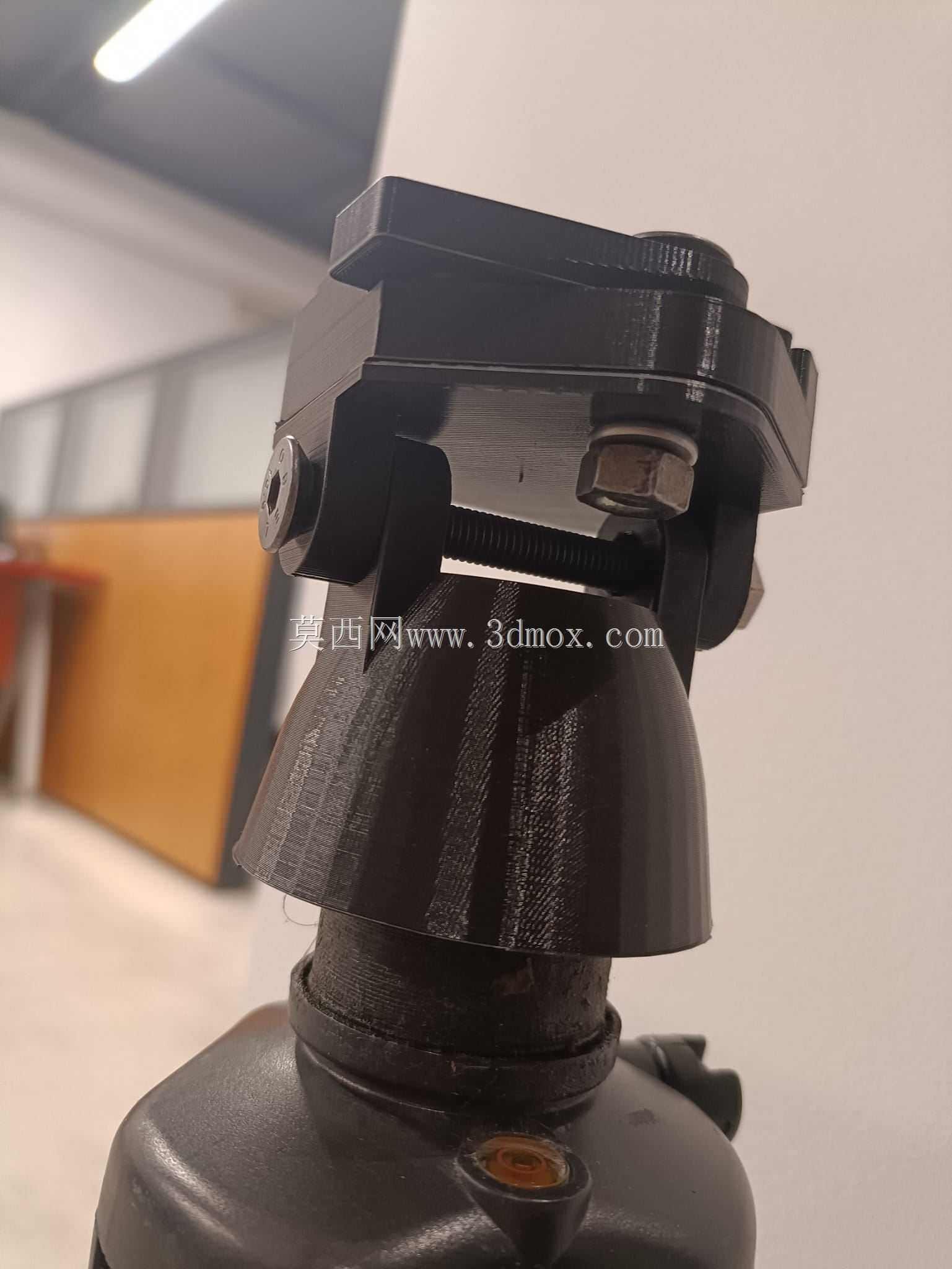

　　从结构布置看，上部为快装板连接座，预留有与标准快装板配合的安装面和锁紧位置，设备可通过快装板快速装入座体，减少现场反复拧装螺丝的操作。中部采用近似回转体的过渡壳体，内部容纳锁紧、压紧及转动配合相关结构；下部通过收窄颈段与三脚架中轴或顶座相连，使载荷能够沿中心轴线向下传递。该布置有利于控制偏心弯矩，尤其在设备伸出较长或侧向受风时，顶部连接区域不会因局部应力集中而产生松动。

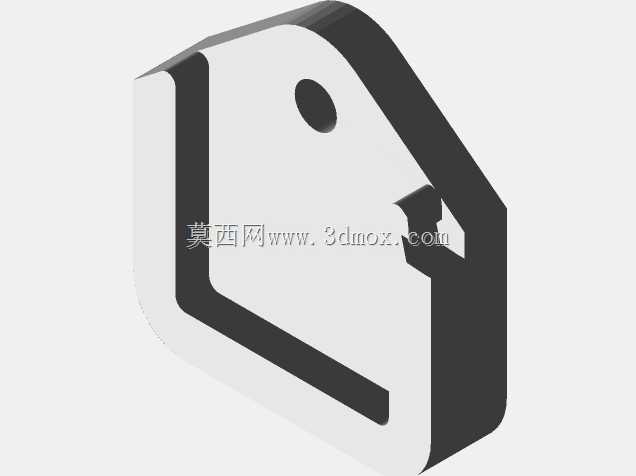

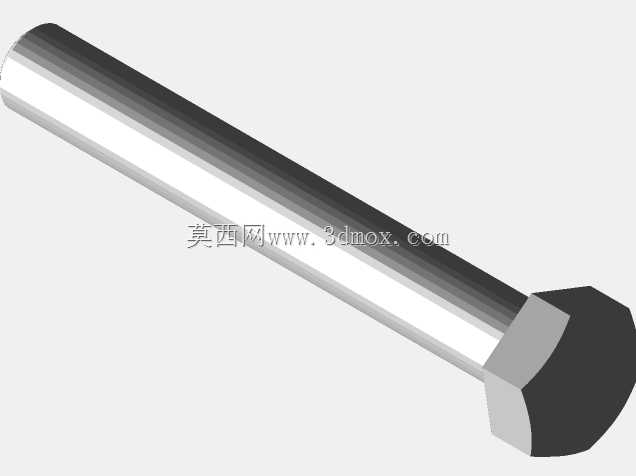

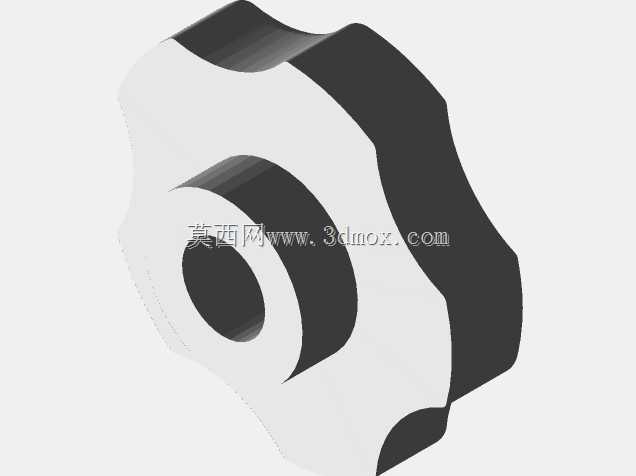

　　外形设计上，手柄区域兼顾握持与操作，轮廓由上部方形安装座逐步过渡到下部圆柱连接段，既保留快装机构所需的平直配合面，也为手部旋转、拧紧提供了连续曲面。侧面控制件位置靠近握持区域，操作者在架设设备时可单手完成初步对位，再通过锁紧动作固定角度。底部连接边界需要与三脚架顶端的螺纹或法兰接口匹配，建模时应重点控制同轴度、端面贴合度以及锁紧件行程，避免出现装配后晃动或转动干涉。

　　功能实现方面，该顶部手柄不仅是简单连接件，还承担姿态保持和载荷转换作用。快装座需要保证设备安装面平整，夹持边缘具有足够接触面积；回转部位应留有合理间隙，既能顺畅转动，又不能在承载后产生过量旷量；壳体壁厚在锁紧孔、转角和底部承托区需要适当加强，以承受频繁装夹带来的局部压力。

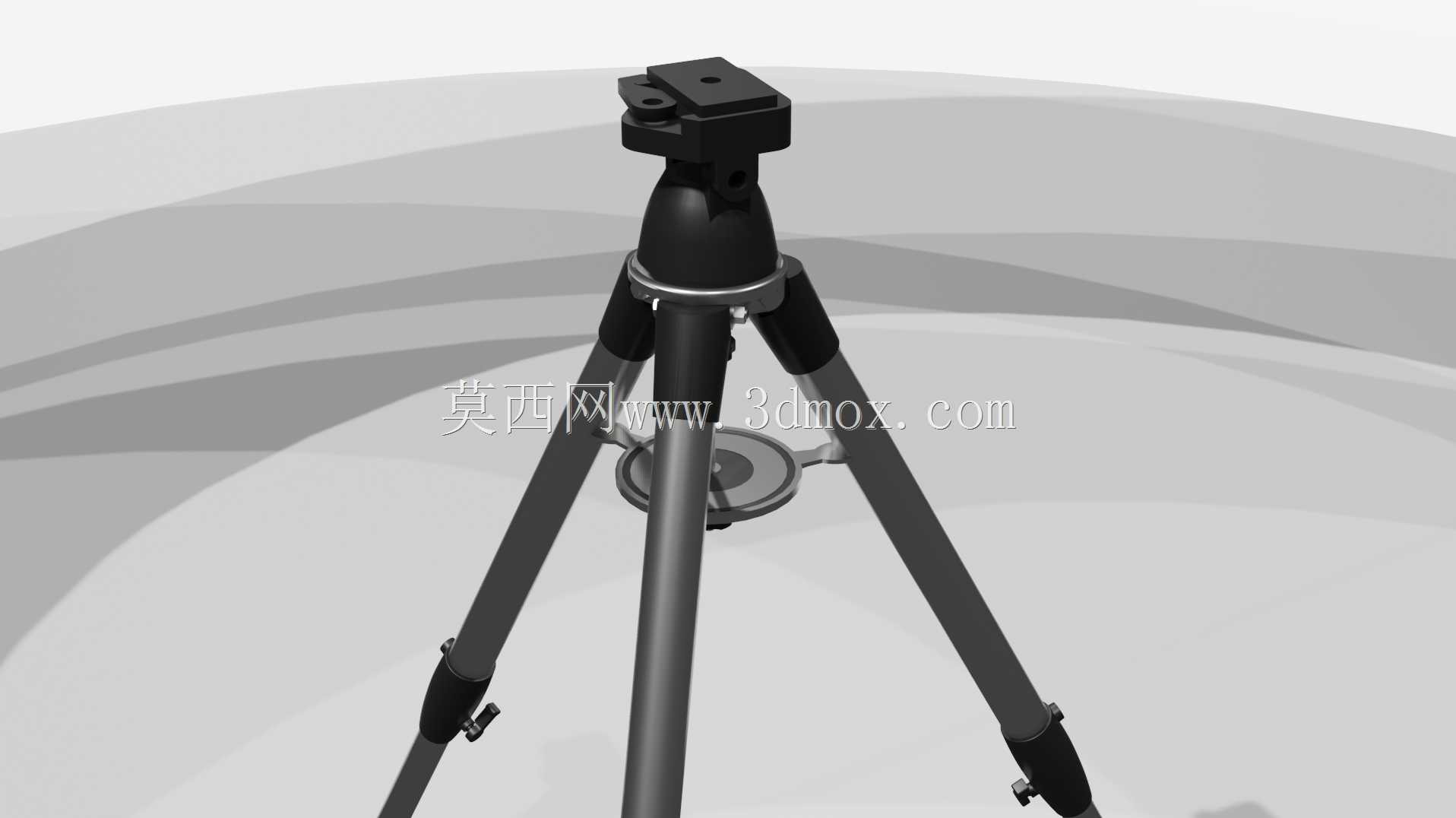

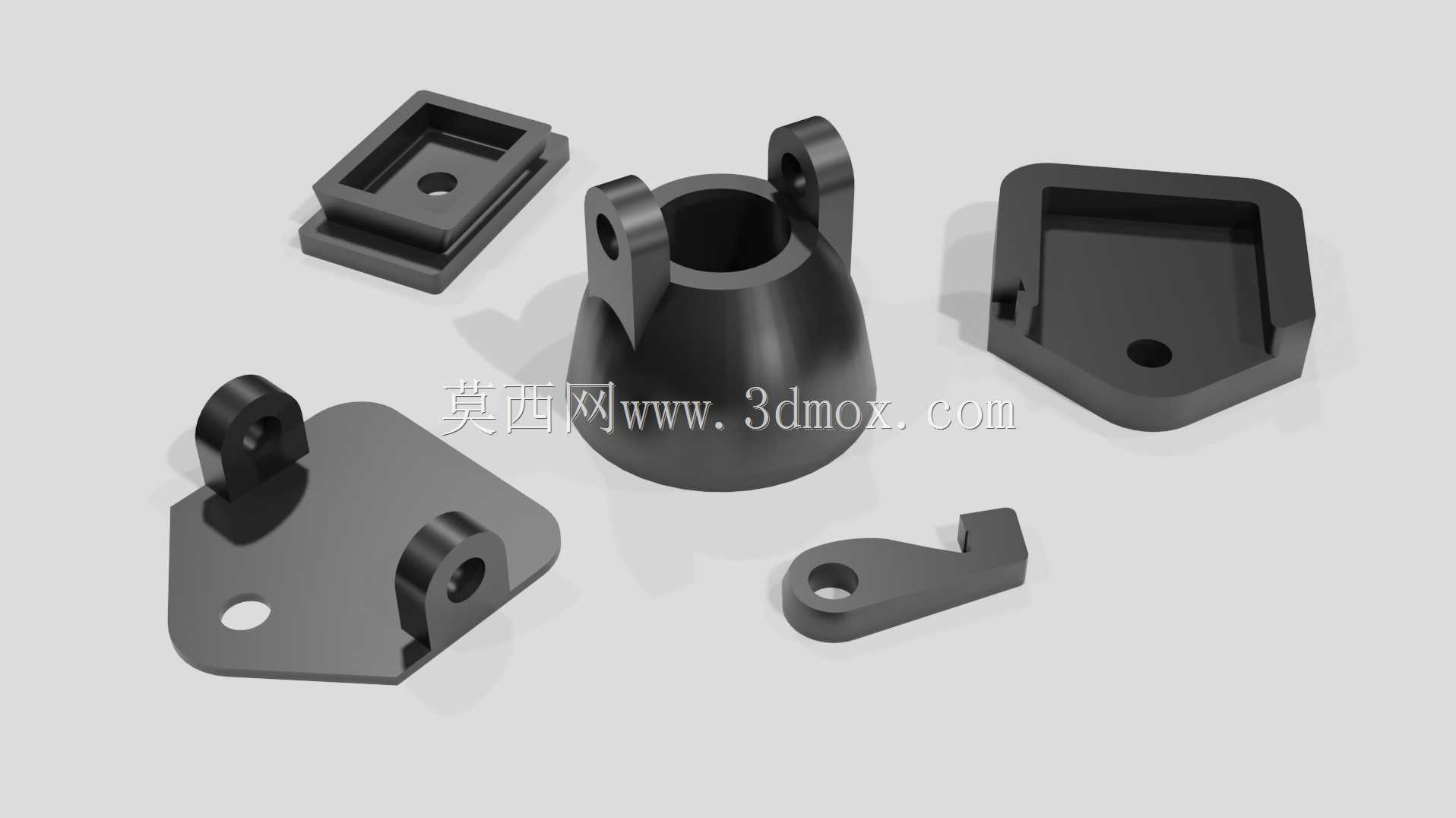

　　在三维建模过程中，可先按中心轴线建立回转主体，再叠加顶部快装座、侧向锁紧件和底部接口特征。装配检查时需关注手柄转动范围、快装板插入方向、锁紧旋钮与腿管之间的空间关系，以及设备安装后重心是否落在三脚架稳定支撑范围内。该类结构适用于户外摄影、现场测绘、轻型仪器架设等需要频繁移动和快速调平的工况。
