轮式古火炮总成结构三维数模

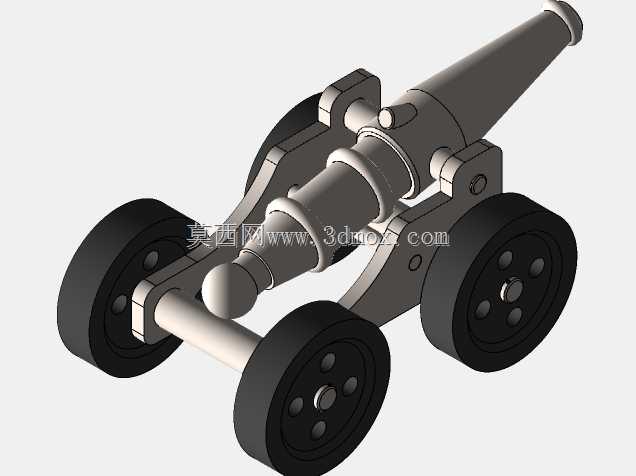

　　该轮式古火炮总成围绕身管、炮架与行走支撑三部分完成装配，整体保留早期铸铁火炮的典型构造逻辑，可用于战争器械复原展示、影视道具结构校核、科普装备拆解教学以及复古机械装置的结构参考。身管部分采用前装滑膛炮的长锥圆柱形态，炮口设置加厚环带，炮尾逐层收束并形成承压堵头，外壁分布多道加强箍，既对应老式铸炮为控制膛压而增加壁厚的工艺思路，也让身管在俯仰受力时拥有更连续的刚性过渡。身管通过中部耳轴与上架连接，耳轴轴线与炮膛中心线垂直，是炮身绕轴俯仰、调整射角的核心回转边界；建模时需保证两侧耳轴同轴，炮膛轴线与耳轴轴线在同一竖直平面内相交，避免后续装配出现炮身偏摆。上架承担承托与转向功能，两侧墙板夹住身管耳轴，下方通过回转结合面落在下架上，

　　使炮身能够随上架进行水平方向转动。下架为四轮牵引式框架，前后横梁与纵梁组成稳定底盘，轮轴安装位置靠近框架下部，四个大直径行走轮分别布置在底盘两侧；轮体采用厚幅板加中心轮毂结构，轮毂与轮轴之间保留转动间隙，轮缘宽度较大，可在草地、沙地、砖石路面等低承载场地分散接地压力。这种轮架设计并不追求高速机动，而是解决重型铸铁炮身短距离转移、阵地调整和展示搬运问题，牵引时可通过架体前端的连接部位挂接人力或畜力牵引件。结构设计上，炮身后部重量与炮口外伸长度形成配重关系，耳轴位置略偏向炮尾，使炮身俯仰操作时力矩变化平缓；下架重心控制在轮轴支撑区域内，火炮处于大仰角状态时，整体投影仍落在四轮接地点围成的支撑多边形中，降低后坐或展示倾覆风险。

　　外形边界方面，长身管沿前后方向伸出，炮口为整机最前端，轮架宽度由外侧两轮轮缘决定，顶部最高点为身管仰起后的炮尾或炮口区域，底部边界由轮缘最低点确定；安装与摆放时需在轮下预留转动空间，身管两侧留出耳轴拆装距离，炮架后方保留操炮和俯仰活动余量。各零件之间以同轴配合、端面贴合和螺栓轴向约束为主，轮轴、耳轴、架体铰接处的配合关系清晰，便于在三维环境中检查干涉、拆解装配顺序，也可进一步用于工程图绘制、运动姿态验证和比例缩放复刻。
